机加工用20mm圆柄成形刀夹持刀架结构

　　在数控铣削、普通车床批量加工的场景里，成形刀架是直接决定异形面加工一致性的核心夹持部件，不同于通用的方柄刀夹，这类适配20mm圆柄刀具的刀架，主要针对需要固定切削角度的成形加工工序，比如小尺寸通讯结构件的台阶面、圆弧槽一次成型加工，能避免每次换刀后重新对刀的时间损耗，也能减少人工装夹带来的角度偏差。

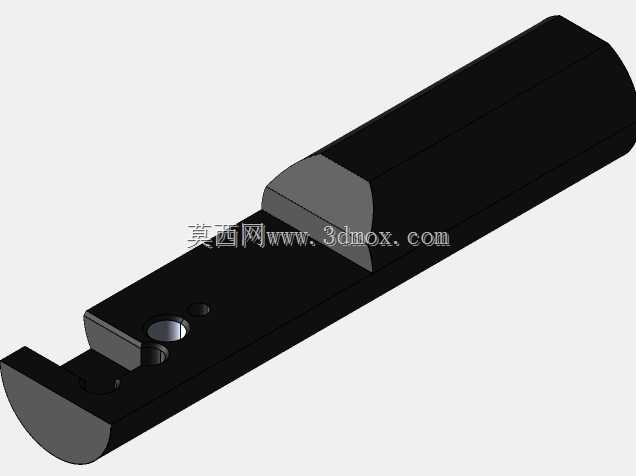

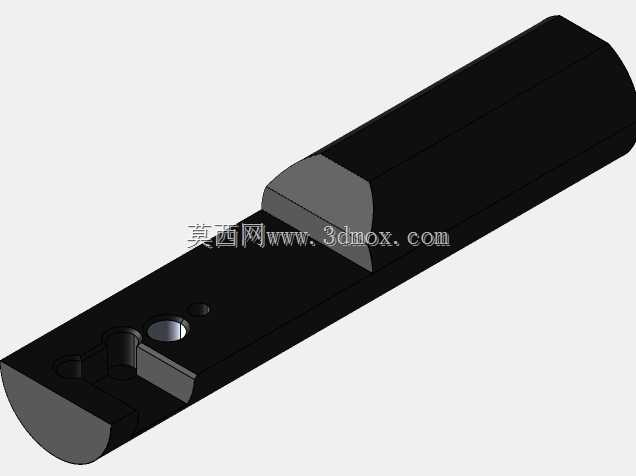

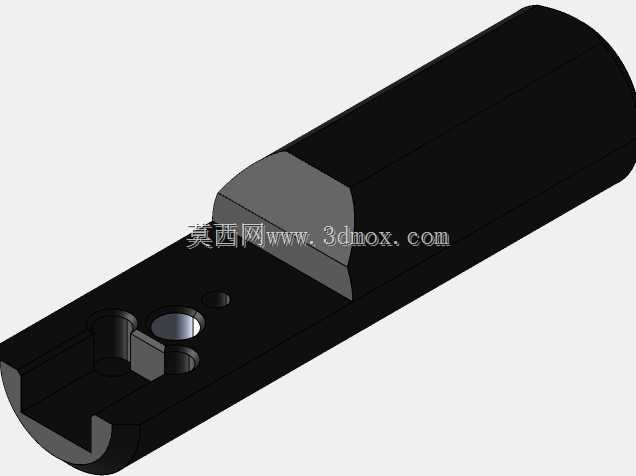

　　从实际使用的需求出发，这款刀架的本体采用整体式长条形结构，主体安装段为适配标准刀塔槽位的矩形截面，能直接嵌入常见的6寸、8寸液压刀塔的装夹槽，不需要额外加装过渡套，安装时靠侧面的锁紧螺钉顶紧即可完成固定，装夹后的悬伸长度控制在合理范围内，能有效降低切削过程中的振颤。刀具装夹端做了半圆式的容刀槽，刚好匹配20mm直径的圆柄成形刀，槽侧设计了紧定螺钉孔，装入刀具后从侧面拧紧紧定螺钉就能完成刀具锁死，同时本体上预留的定位销孔，能配合刀具柄部的平面实现周向定位，避免重切削时刀具出现转动移位。

　　设计过程中没有采用分体式的压块结构，而是选择整体铣削成型的本体，主要是考虑到成形加工时切削力虽然不大，但持续的交变载荷容易让分体连接位置出现间隙，整体式结构的刚性更好，长期使用也不会出现装夹松动的问题。本体上的圆弧过渡段不是单纯的造型设计，是为了避让加工过程中工件的抬升空间，避免刀架本体和已加工面出现刮擦，尤其是在加工带台阶的薄壁通讯类零件时，这个过渡段能让刀具走到行程终点时，本体不会碰到工件的侧壁。

　　尺寸边界上，刀架总长度适配常规排刀机和转塔刀架的装夹深度，安装段的宽度和高度严格匹配标准刀槽的尺寸公差，不需要二次修磨就能直接装夹使用，刀具装夹孔的中心高和标准刀塔的中心高保持一致，装刀后只需要微调Z向坐标就能直接开始加工，不需要反复校准中心高度。刀架表面做了发黑处理，能提升车间日常使用中的防锈能力，也能减少切削液长期腐蚀带来的尺寸变化。

　　实际投产使用中，这类刀架可以适配左切、右切以及中性切削的不同成形刀具，只需要更换对应刃口的刀头，不需要更换整个刀架，能减少车间的工装储备数量。针对小批量零件的加工，这种刀架的装夹效率比通用弹簧夹头刀座更高，因为不需要调整螺母的锁紧力矩，只需要拧动两个紧定螺钉就能完成换刀，对操作工人的技能要求也更低，只要对准定位销的位置就能保证刀具的安装角度一致，能有效降低批量加工时的尺寸超差率。在加工铝合金、工程塑料等软质材料的通讯结构件时，这种刚性足够的刀架能保证成形面的表面粗糙度稳定，不会因为装夹刚性不足出现振纹，也能延长成形刀具的使用寿命，避免因为刀架晃动导致刀具崩刃。
