车床配套手动顶紧尾座结构设计

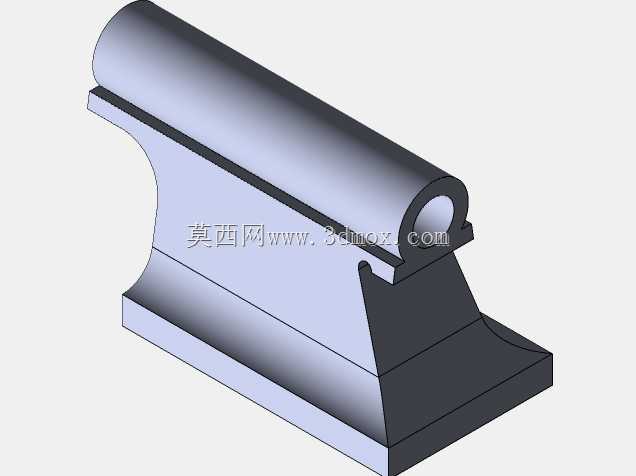

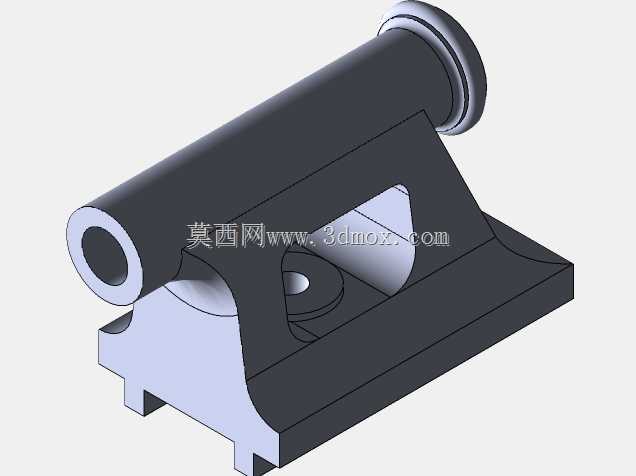

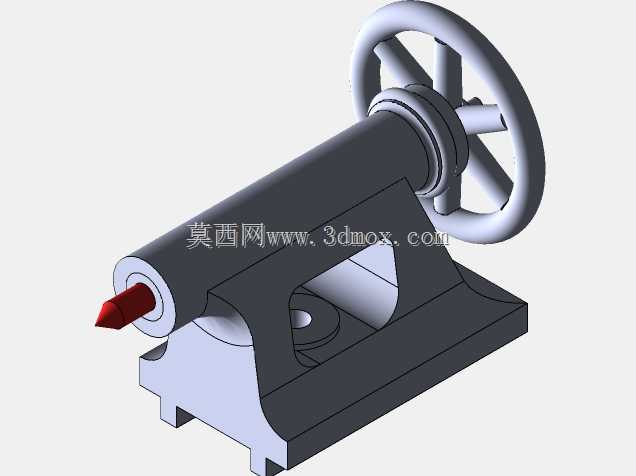

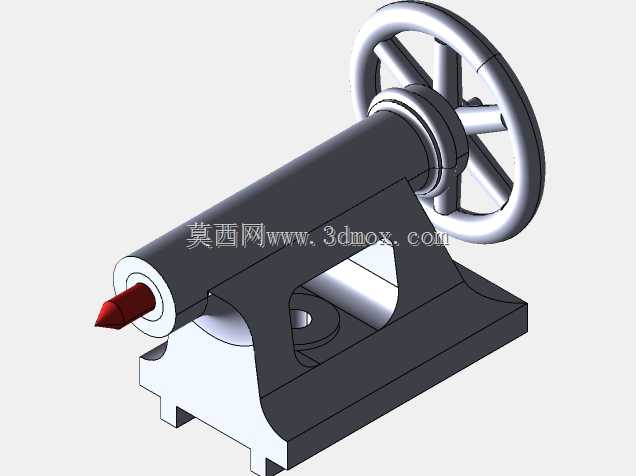

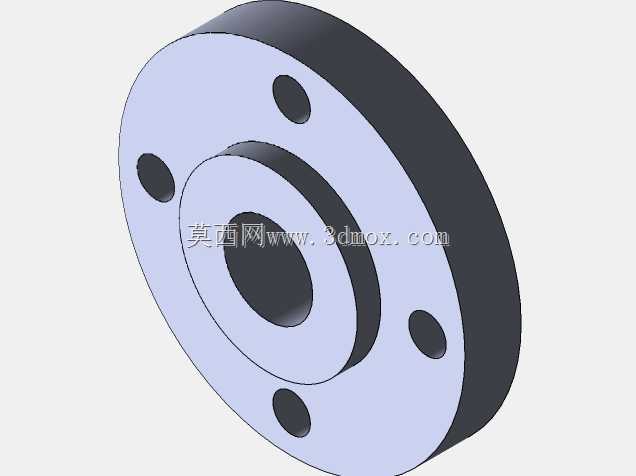

　　在普通卧式车床、小型外圆磨床的轴类零件加工场景中，尾座是不可或缺的核心配套部件，主要承担轴类工件装夹时的轴向顶紧、长轴类零件加工过程中的径向支撑作用，避免工件在高速切削时因悬臂过长产生振颤、弯曲变形，直接影响加工件的圆度、同轴度等形位公差精度。这款手动尾座采用经典的卧式布局，整体结构分为底座、滑鞍、套筒、顶尖、手轮传动机构五个核心部分，底座采用带定位卡槽的一体式铸铁结构设计，安装时可直接卡入机床床身的导轨槽内，通过底部的锁紧螺栓实现轴向位置固定，适配多数中小型普通车床的床身导轨安装间距，安装边界预留了足够的锁紧操作空间，无需额外改造机床床身即可完成装配。滑鞍部分与底座采用燕尾槽配合结构，配合面经过刮研处理，保证滑动过程的直线度精度，

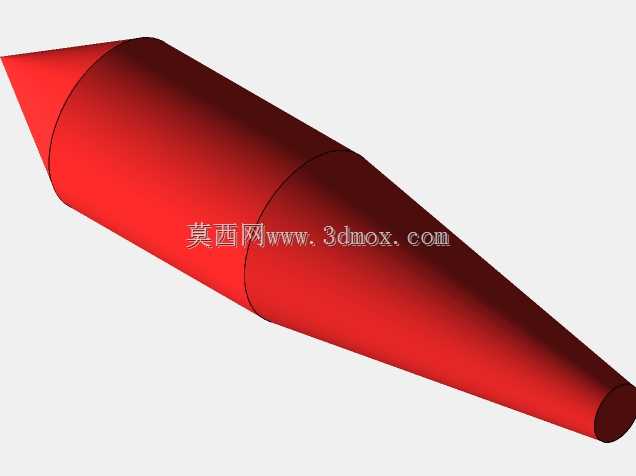

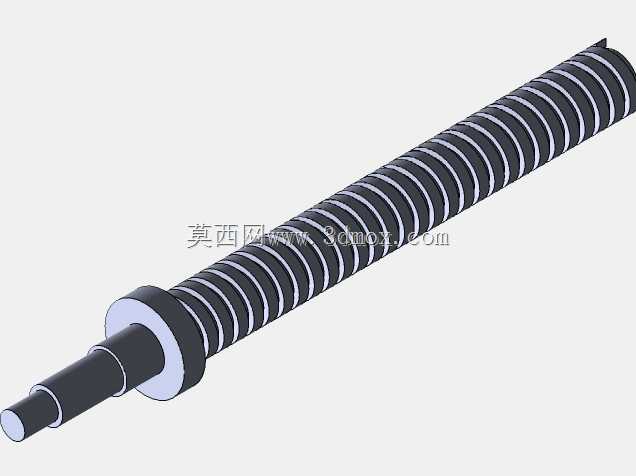

　　同时燕尾槽结构可承受较大的径向切削载荷，避免顶紧工件时出现翘头、偏移问题。套筒部分内置梯形螺纹传动副，与手轮连接的丝杠配合，转动手轮时可带动套筒沿轴向平稳伸缩，伸缩行程覆盖常规中小型轴类零件的顶紧调节范围，梯形螺纹具备自锁特性，顶紧工件后不会因切削振动出现套筒回缩、工件松脱的问题，无需额外加装锁紧机构即可满足常规切削工况的锁紧需求。前端的固定顶尖采用硬质合金镶尖结构，锥面与套筒内的莫氏锥孔配合，安装时靠锥面摩擦力实现扭矩传递与同轴定位，顶尖的锥角采用标准60度设计，可适配工件端面的标准中心孔，顶紧时接触应力分布均匀，不会顶伤工件中心孔，同时可根据加工需求更换不同类型的活动顶尖、钻头、铰刀等工装，拓展尾座的钻孔、铰孔加工功能。

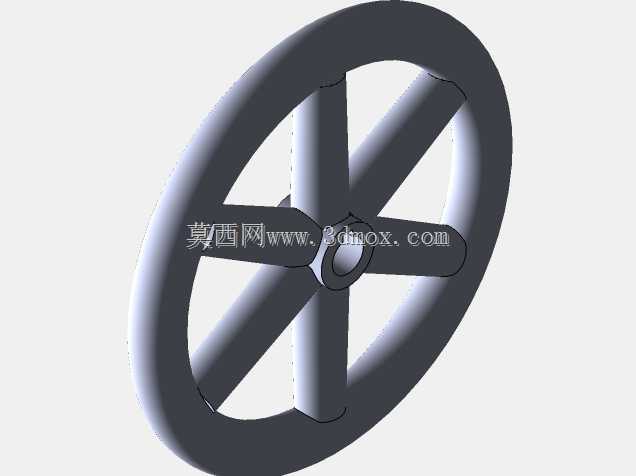

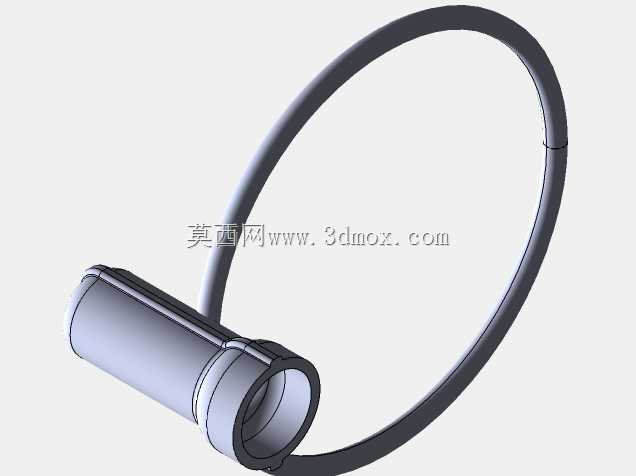

　　手轮部分采用轮辐式结构，外圈做滚花处理，手动操作时摩擦力充足，转动手感顺滑，轮辐的分布符合人体工程学设计，单人即可轻松完成顶紧力调节，针对不同直径、不同材质的工件，可通过手轮转动圈数灵活控制顶紧力大小，避免顶紧力过大导致工件弯曲变形、顶紧力过小导致工件松脱飞出的安全隐患。整体结构的外形尺寸经过优化，在保证足够结构刚性的前提下压缩了轴向占用空间，安装后不会与机床的刀架、溜板箱产生运动干涉，滑鞍的移动范围覆盖床身的常用加工区间，可适配不同长度的轴类工件装夹需求。在结构设计过程中，重点考虑了车间实际使用的维护便利性，所有配合面均设计了润滑油注油孔，日常维护时可直接通过注油孔加注润滑油，减少滑动面的磨损，延长部件使用寿命；

　　传动丝杠部分采用密封结构设计，可阻挡切削过程中产生的铁屑、切削液进入传动副内部，避免出现卡滞、磨损加快的问题。从实际加工场景来看，这款尾座不仅可用于常规金属轴类零件的车削加工顶紧，也可用于小型木工车床、教学实训车床的配套使用，针对小批量维修加工、实训教学场景的使用需求，结构简单可靠，故障率低，操作门槛低，新入职的操作人员经过简单讲解即可掌握顶紧调节方法。在建模过程中，所有配合尺寸均按照普通机床的通用公差标准设定，燕尾槽的配合公差、锥孔的锥度公差、丝杠的螺纹公差均符合机械加工行业的通用标准，加工时可直接按照三维模型导出的工程图纸进行生产，无需额外调整尺寸公差，铸件部分的壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷，机加工工序的装夹基准统一，可一次装夹完成多个关键面的加工，减少装夹误差对最终装配精度的影响。
