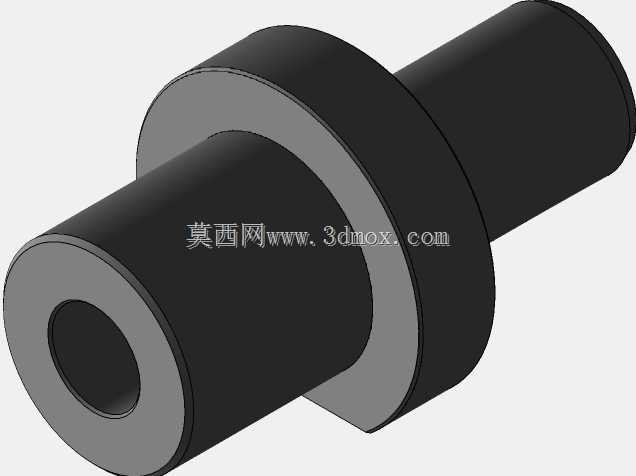

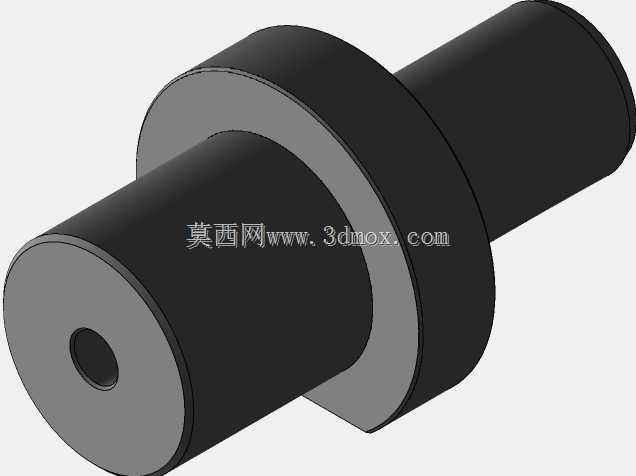

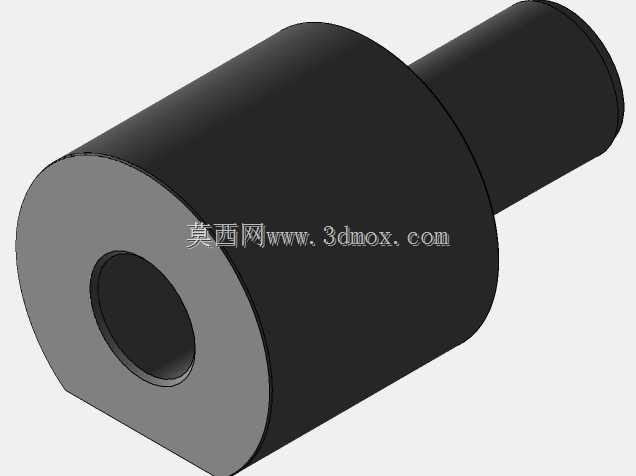

多规格40mm规格VDI机床刀架结构

　　在数控车床、车削复合加工中心的日常量产加工场景里，VDI标准刀架是承担刀具快换、装夹定位的核心功能部件，区别于传统螺栓压紧式刀架，VDI系列刀架依靠标准圆柱柄与刀塔安装孔的锥面/端面配合实现快速锁紧，能大幅减少换刀过程中的停机校准时间，在多工序连续加工的批量零件生产场景中应用极为广泛。本次梳理的这款40mm柄径VDI刀架，覆盖了多种常用安装尺寸规格，适配主流车削设备的40mm标准VDI刀塔接口，可装夹不同类型的车削、钻削、镗削刀具，满足外圆车削、端面加工、内孔镗削、侧向孔位加工等多类工序的装夹需求。从结构设计逻辑来看，这款刀架采用阶梯轴式整体结构，一端为标准40mm直径的VDI安装柄，柄部做了空心减重设计，

　　既保证了与刀塔安装孔配合的足够刚性，又能降低刀架自身重量，减少刀塔回转过程中的负载惯量，提升刀塔转位的响应速度与定位稳定性；中间的法兰盘端面为定位贴合面，加工时严格控制端面与安装柄轴线的垂直度，保证刀架装入刀塔后，刀具的安装位置不会出现角度偏斜，避免加工出的零件出现尺寸超差、形位公差不合格的问题。刀架的刀具装夹端根据不同使用场景做了差异化的尺寸适配，覆盖0.5英寸、1英寸、1.25英寸、20mm等多种常用刀具安装规格，可适配不同柄径的标准刀具，无需额外加装过渡套即可完成装夹，减少了装夹环节的累积误差。在实际安装使用过程中，需要重点核对刀架安装柄的插入深度与法兰盘的贴合间隙，保证安装柄完全插入刀塔定位孔后，

　　法兰端面与刀塔安装面完全贴合，锁紧机构的卡爪能准确卡入柄部的锁紧槽位，避免加工过程中因切削力过大出现刀架移位、打刀的问题。针对不同的加工工况，这款刀架的结构刚性经过实际切削验证，在常规碳钢件的半精、精加工场景下，能承受稳定切削状态下的径向与轴向切削力，不会出现明显的让刀现象，可保证加工尺寸的一致性；在进行重切削粗加工时，可配合端面定位销进一步强化连接刚性，满足大切深、高进给的加工需求。从建模还原的角度来看，这款刀架的结构尺寸参考了主流品牌同规格产品的实测参数，对安装配合面的关键尺寸做了公差适配，在三维装配环境中可直接完成与标准40mm VDI刀塔的虚拟装配，验证刀具装夹后的运动干涉情况，提前排查刀架与工件、卡盘、

　　机床防护之间的碰撞风险，为新设备的刀架选型、工艺编排中的刀具排布提供直观的三维参考。在日常设备维护中，这类VDI刀架需要定期清理安装柄与法兰贴合面的切屑、切削液残留，避免杂质进入配合面导致定位精度下降，每次换刀时检查锁紧机构的磨损情况，保证锁紧力足够维持加工过程中的稳定性。对于做非标自动化产线中车削单元集成的工程师来说，这类标准化的VDI刀架模型可直接导入产线的三维布局文件中，快速完成刀塔侧的刀具布局规划，核算不同长度刀具装夹后的加工行程范围，避免在现场调试阶段才发现刀具长度不足、刀架与周边机构干涉的问题，减少现场整改的时间成本。在刀具选型匹配阶段，可依托该模型的装夹孔位尺寸，提前筛选适配柄径的刀具型号，核对刀具装入后的悬伸长度，结合切削参数计算切削过程中的刚性是否满足加工要求，提前预判振刀风险，优化工艺参数的初始设置值。
