史丹利FatMax折叠美工刀修复结构

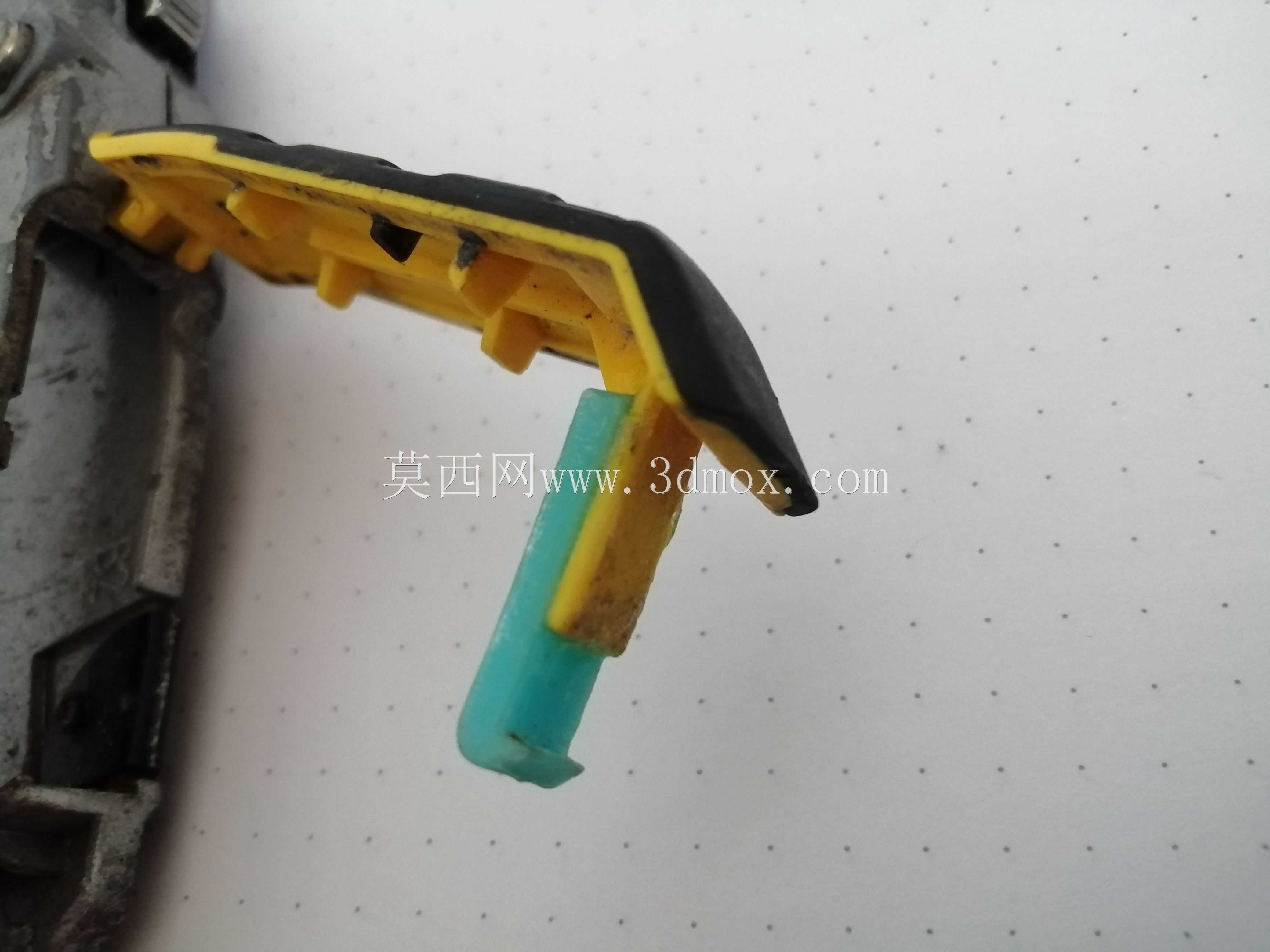

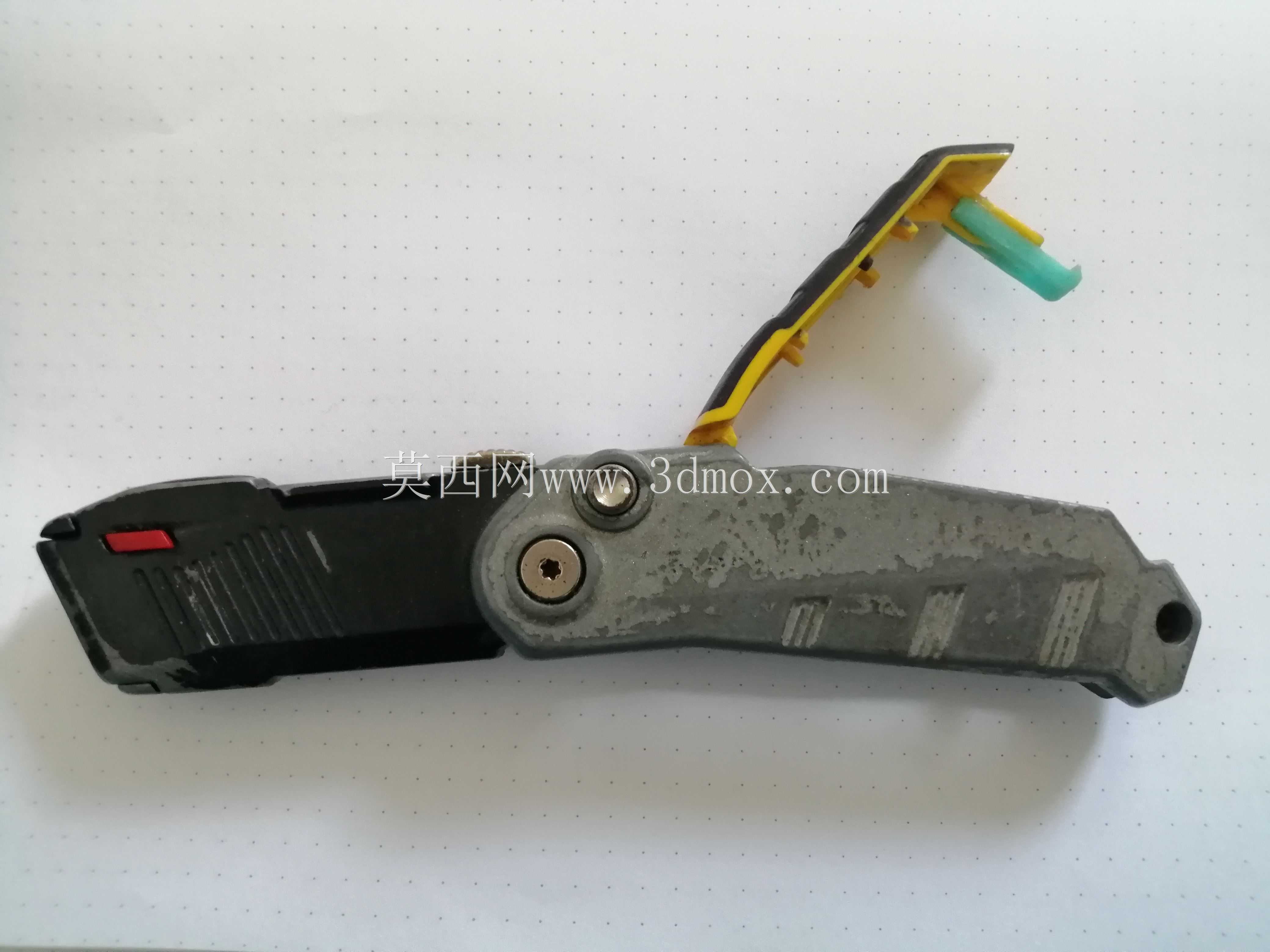

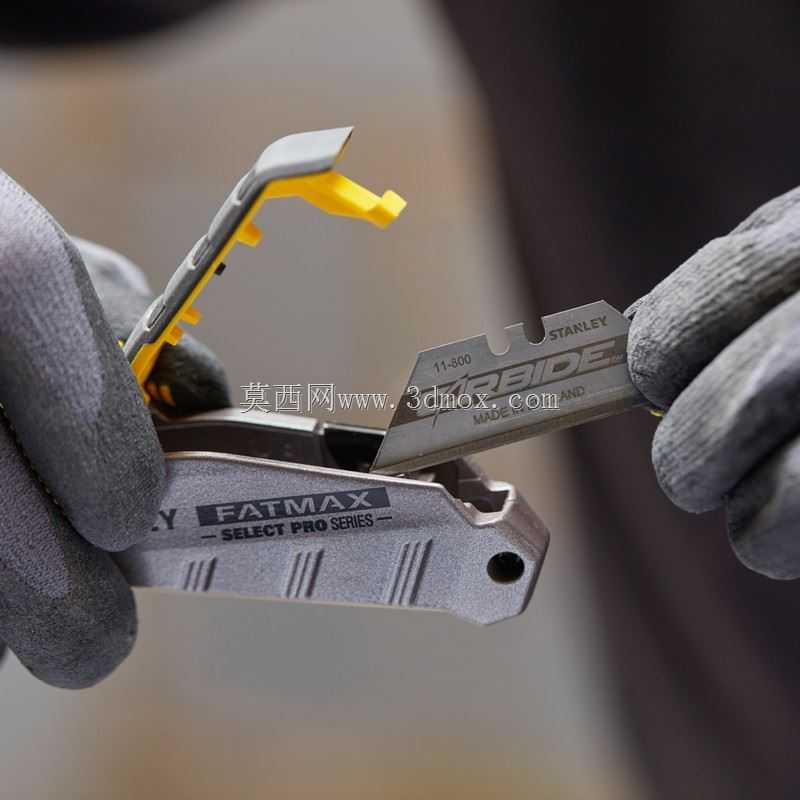

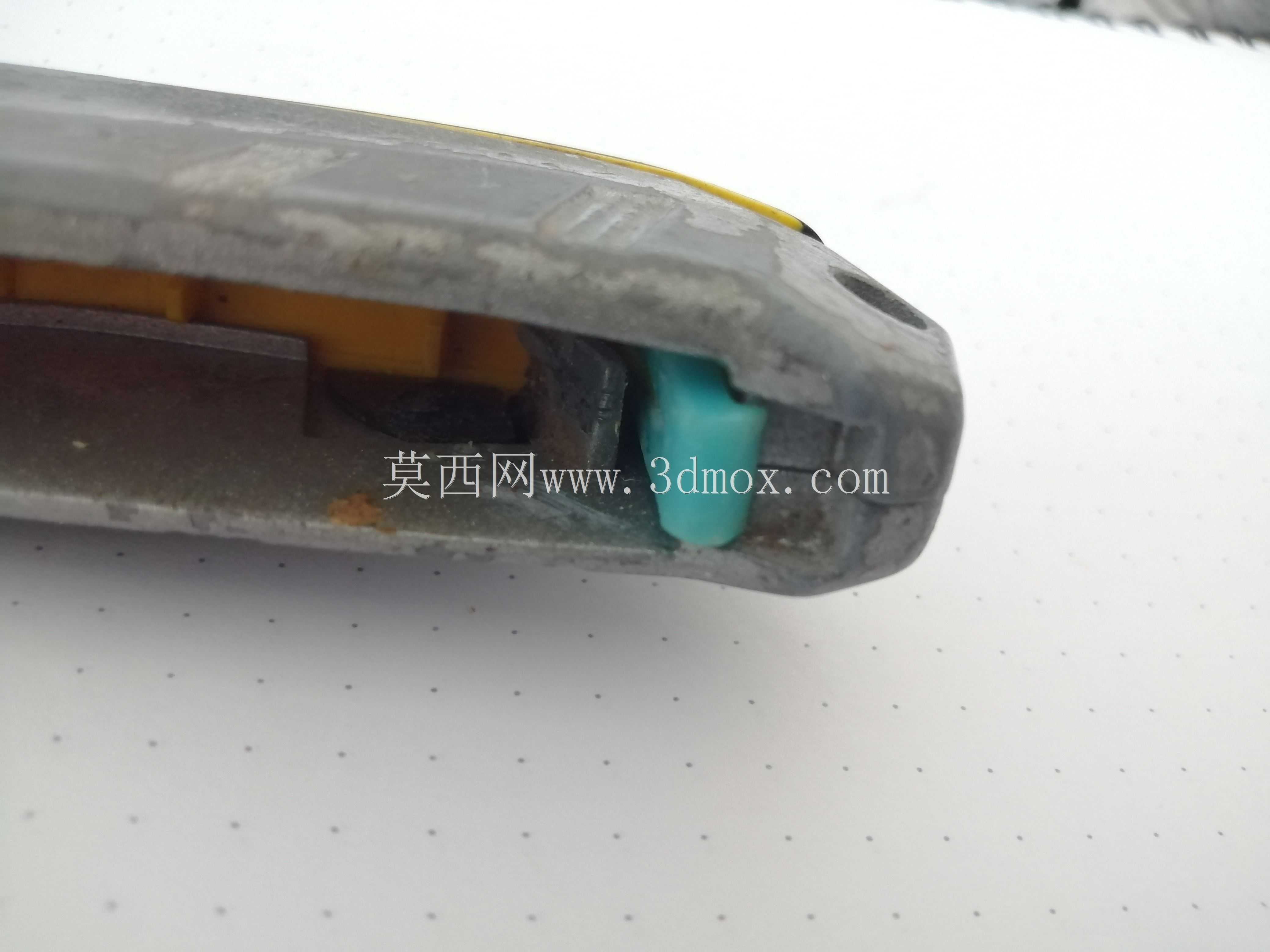

　　日常运维、现场施工、仓储分拣等场景里，折叠美工刀是一线作业人员随身配备的高频使用工具，史丹利FatMax系列重型折叠美工刀因为握持手感扎实、刀片锁定可靠，在装修裁切、线缆剥除、包装拆封、板材修边等作业中普及率很高，但这类工具在长期高频使用、意外跌落或者超负载裁切硬质材料时，很容易出现刀身转轴卡滞、锁定弹片失效、推钮脱位、刀柄外壳开裂的问题，很多时候核心刀片夹持结构没有损坏，只是内部的刀夹联动部件断裂，直接整刀报废会产生不必要的物料损耗，针对这类故障做修复结构的三维建模，能帮助一线维修人员快速加工替换件，延长工具的整体使用寿命。

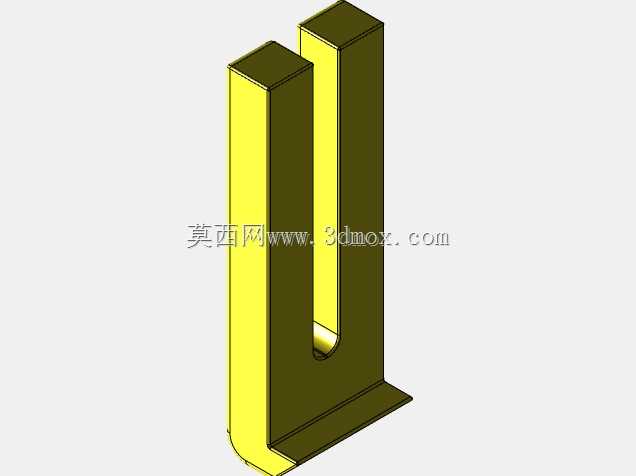

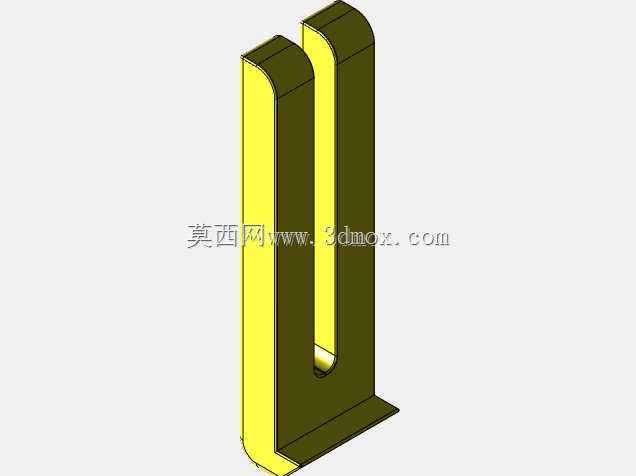

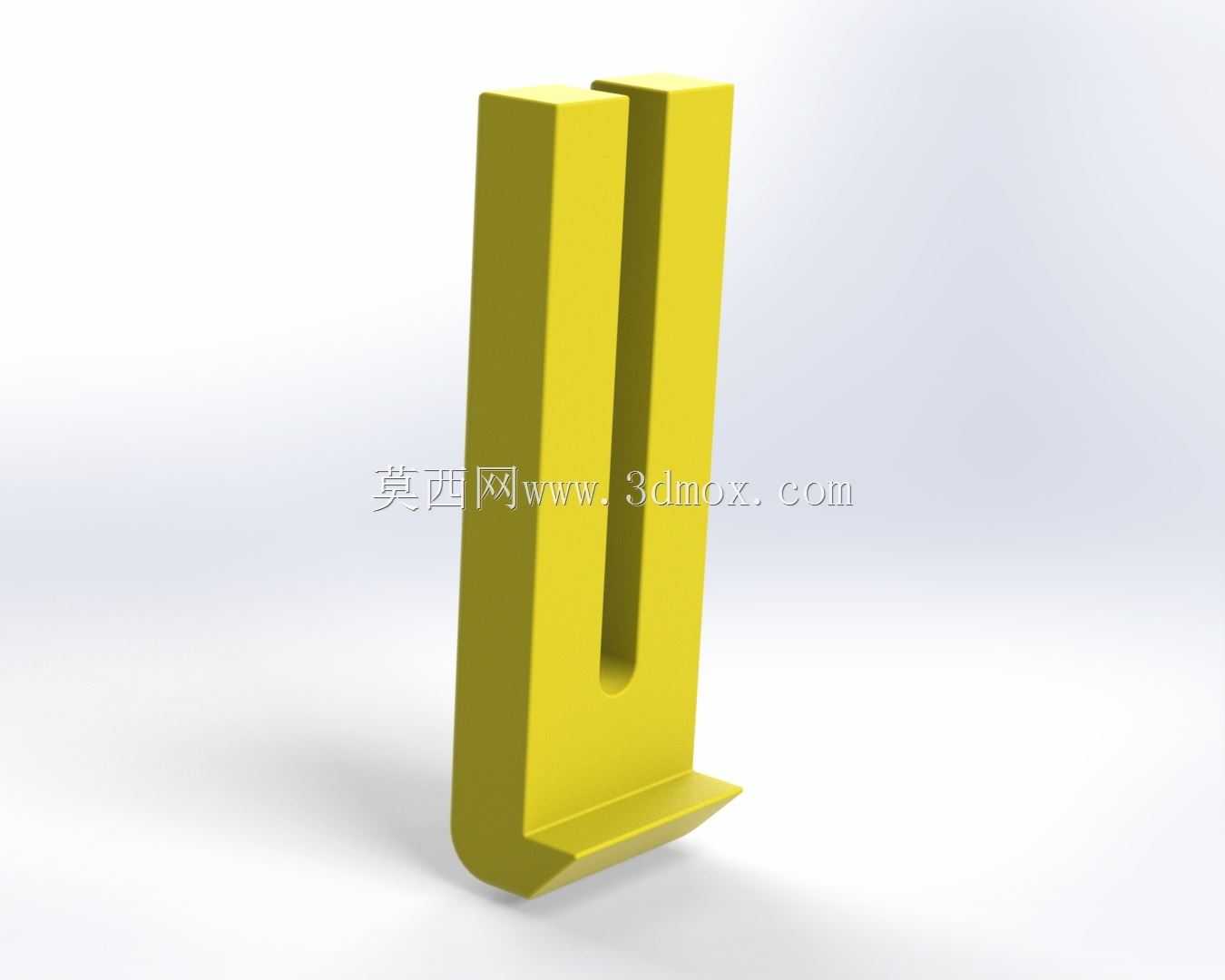

　　从实际使用的功能逻辑来看，这款刀夹是折叠美工刀展开状态下的核心锁定承载部件，一端衔接刀柄的转轴基座，另一端联动刀片推块与自动回弹结构，当刀具展开到工作角度时，刀夹上的定位凸台会卡入刀柄外壳的定位凹槽内，抵消裁切过程中刀片受到的反向弯折力矩，避免刀身意外折叠造成割伤风险；在折叠收纳状态下，刀夹会带动刀片回缩到刀柄内部的防护槽内，同时触发刀柄尾部的锁止结构，避免刀具在工具包、口袋内意外展开。建模过程中首先要还原刀夹的实际受力边界，日常裁切硬纸板、PVC管材、薄铝皮时，刀夹承受的横向力矩最大可达12N·m，所以结构上在转轴衔接位置做了加厚的圆弧过渡，避免应力集中导致的断裂，同时在和弹片接触的位置预留了0.2mm的活动间隙，保证锁定、解锁动作的顺畅性，不会因为加工公差出现卡滞。

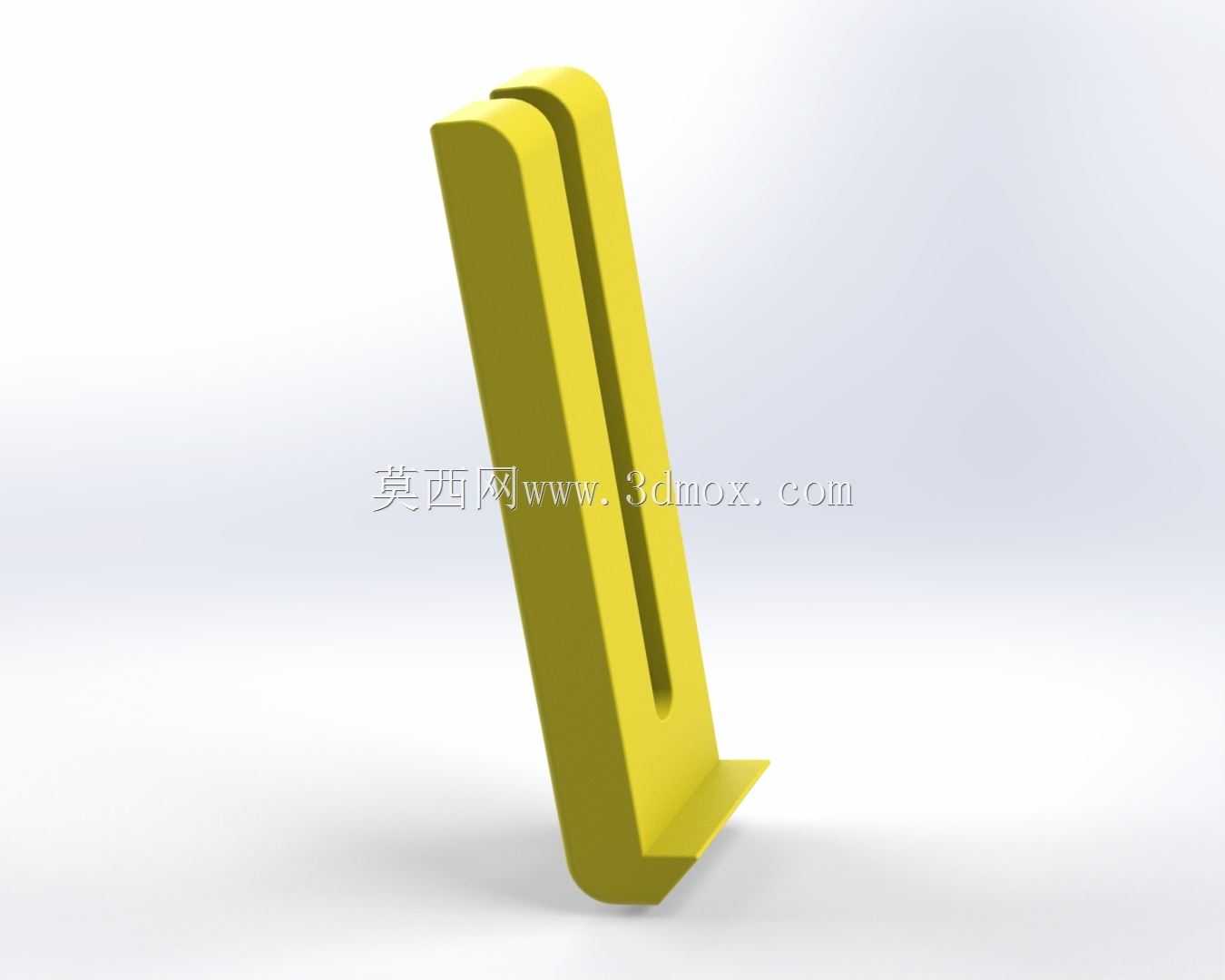

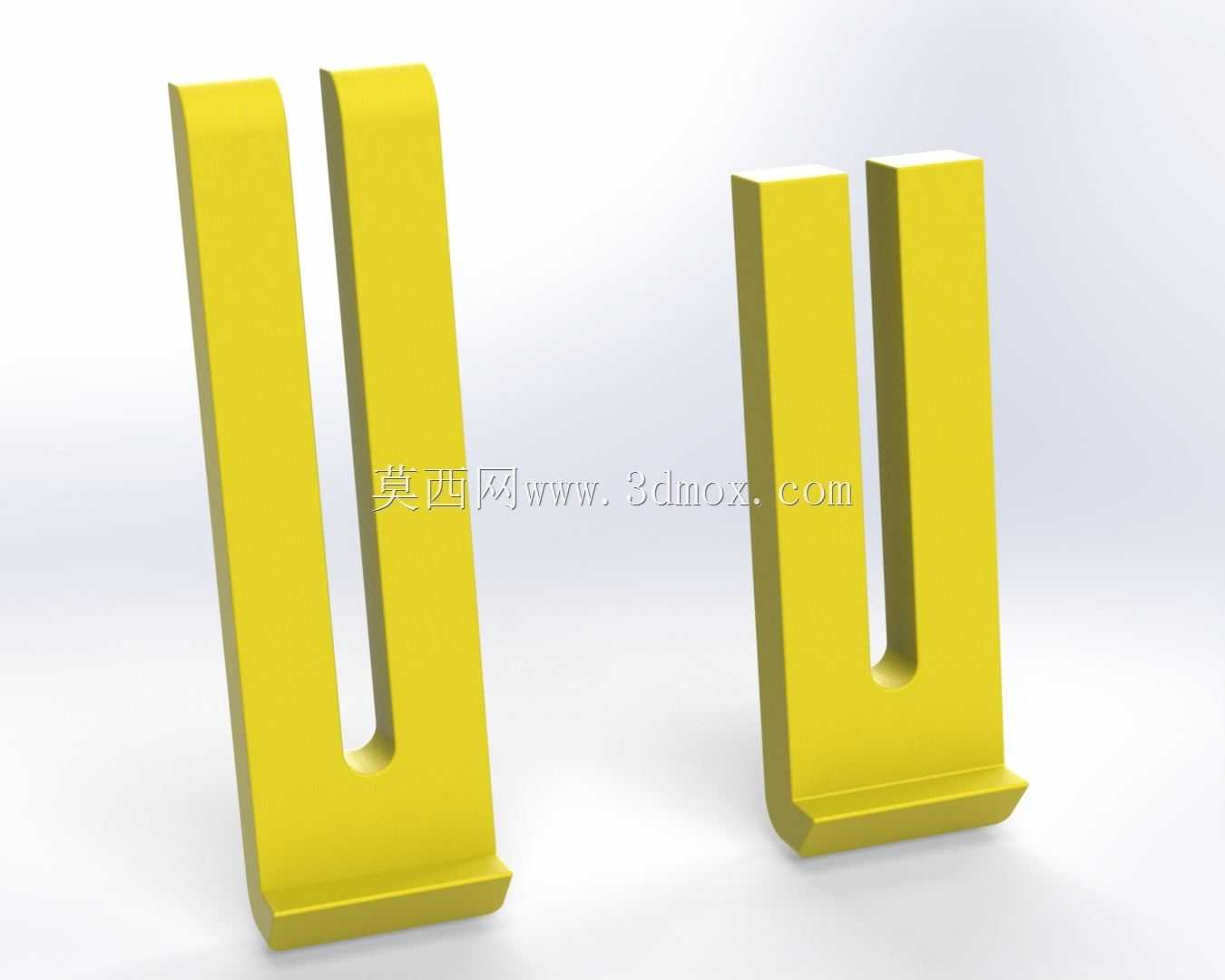

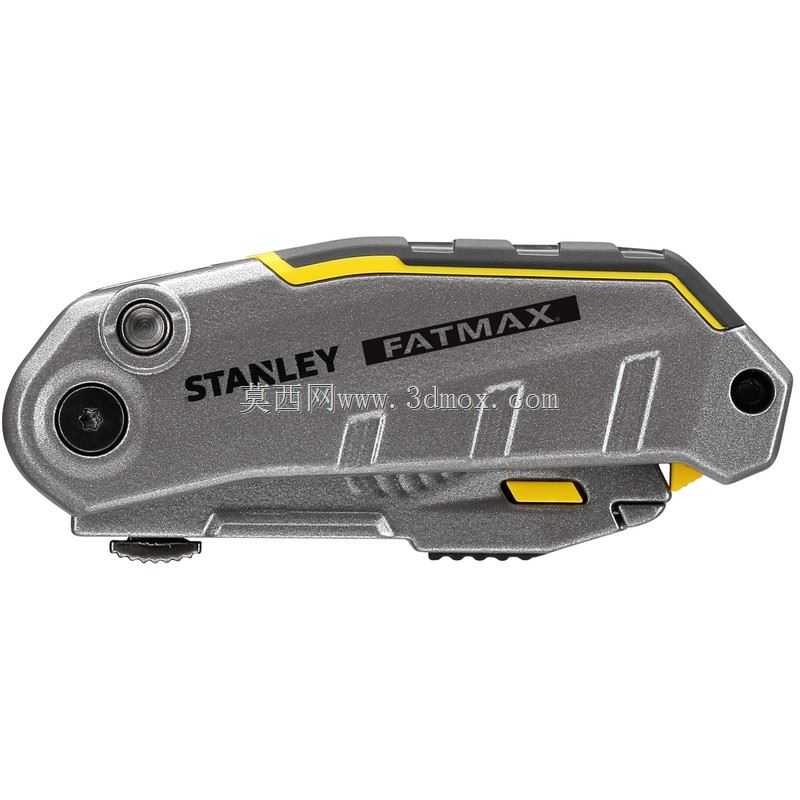

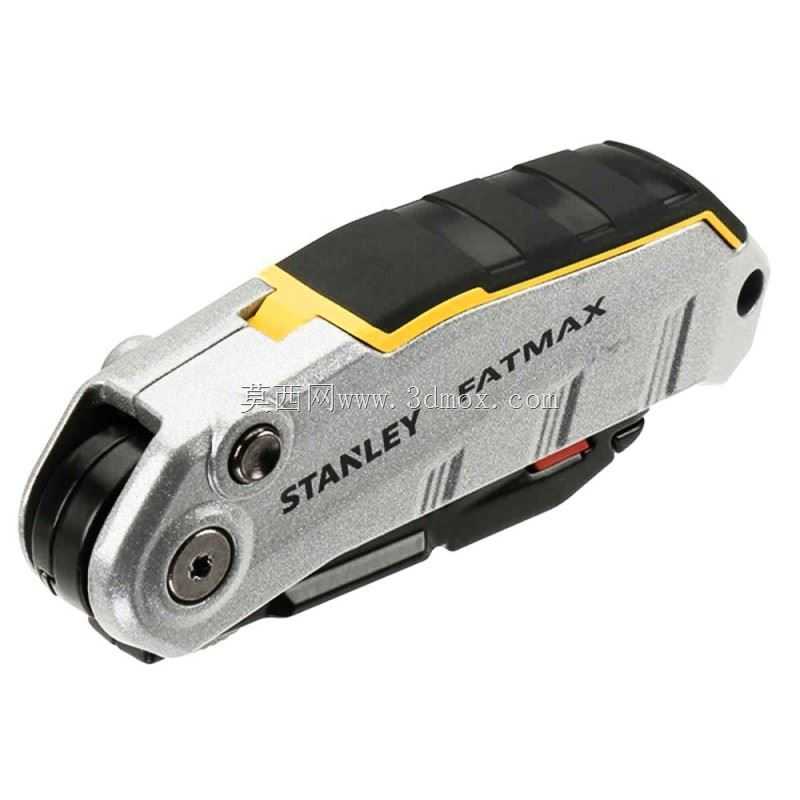

　　外形尺寸方面，这款刀夹整体适配FatMax系列25mm宽重型刀片的刀柄结构，整体长度在展开状态下为87mm，折叠收纳后整体厚度不超过18mm，完全适配原刀柄的内部安装腔，不需要对原刀柄做额外的打磨、扩孔修改；安装边界上，刀夹上的两个转轴孔分别对应刀柄的主固定转轴和推块联动转轴，孔位公差控制在H7级别，和标准M3、M4的不锈钢转轴配合时，既能保证转动灵活，又不会出现旷量；和刀柄外壳接触的滑动面做了15°的倒角处理，避免开合过程中刮蹭刀柄内壁的塑料结构，长期使用也不会产生多余的磨屑卡入联动缝隙。

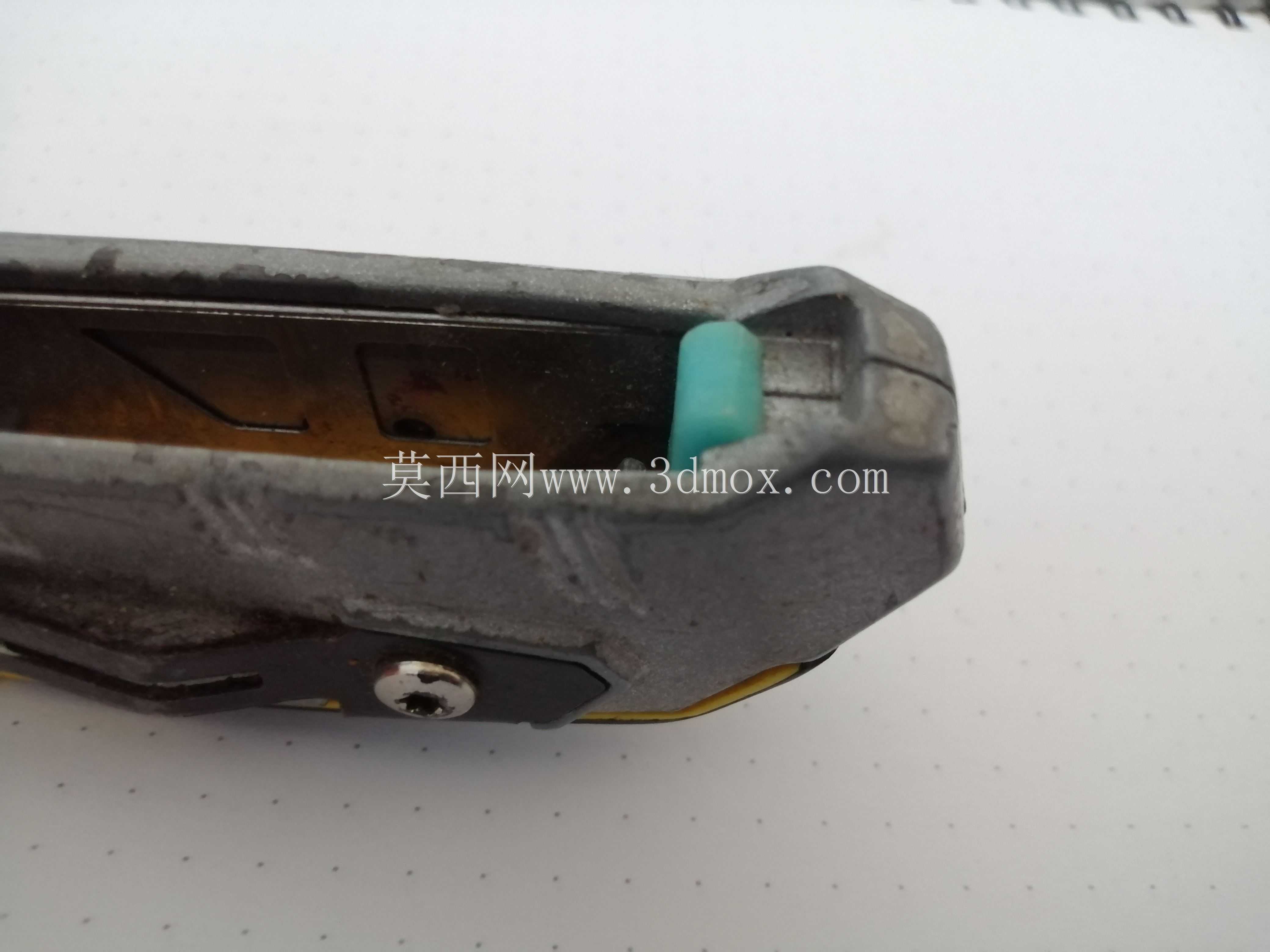

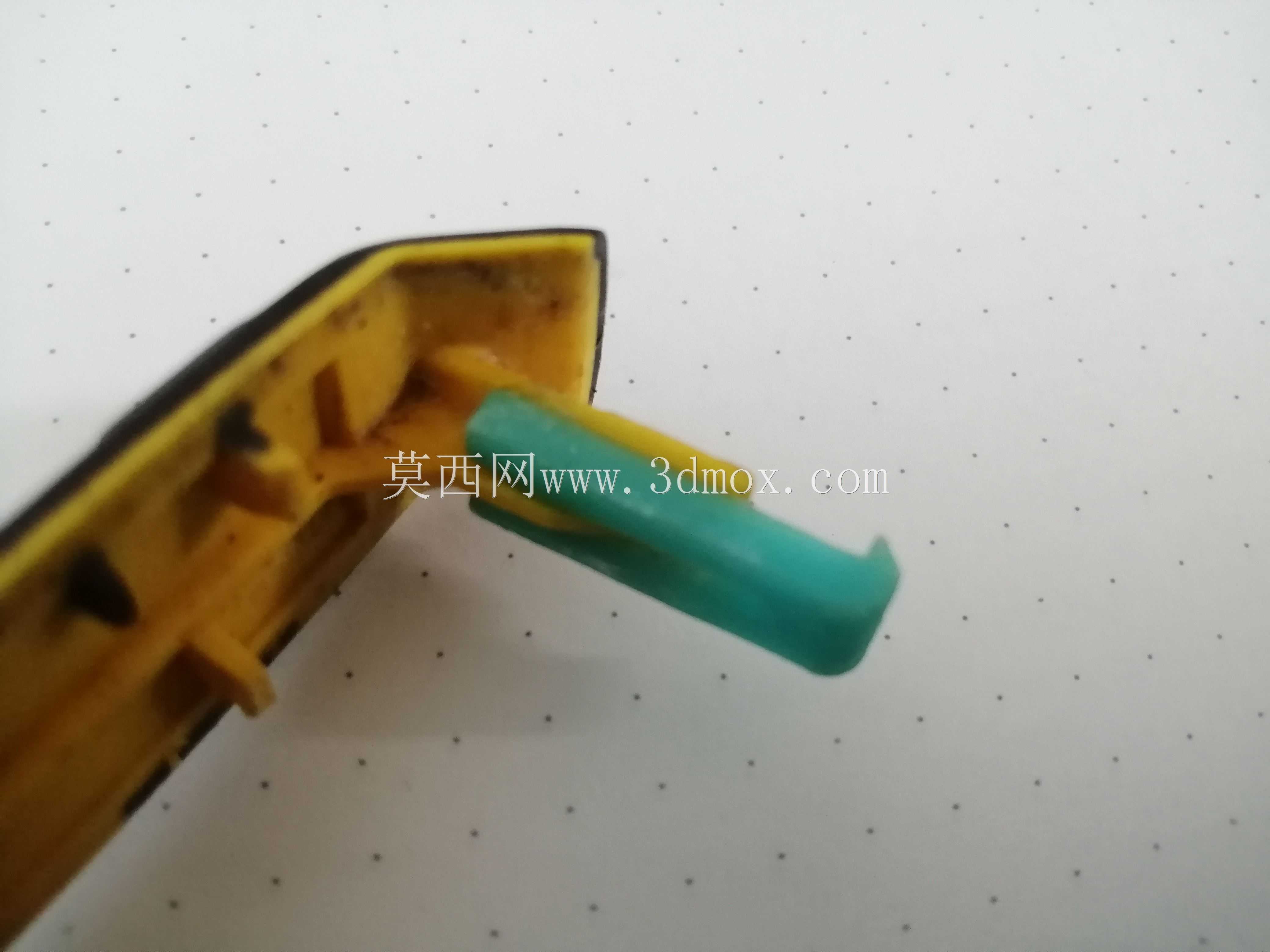

　　设计思路上完全遵循原工具的受力逻辑，没有额外改动原有的操作手感，替换安装时只需要拆开刀柄的两颗固定螺丝，取出断裂的旧刀夹，将复位弹簧卡入新刀夹的弹簧定位槽内，依次对齐两个转轴孔位，再装回刀柄外壳拧紧螺丝即可，不需要额外的专用工装，普通作业人员借助日常的十字螺丝刀就能完成更换。结构上针对原部件容易断裂的弹片衔接位置做了加强筋设计，筋位厚度1.5mm，既不会占用过多的内部安装空间，又能将该位置的结构强度提升40%以上，应对日常跌落、超负载裁切的冲击时不容易出现断裂失效。另外在刀夹和刀片推块的衔接位置，做了锯齿状的防滑咬合结构，避免长期使用后出现推块打滑、刀片无法稳定锁定伸出长度的问题，保证裁切过程中刀片不会出现回缩移位。

　　从实际维修替换的场景来看，这类小尺寸的结构件如果单独开模生产成本很高，借助三维建模输出的加工文件，可以通过3D打印或者小批量铣削的方式快速制作替换件，对于拥有大量这类手动工具的施工队、工厂运维班组来说，能大幅降低工具耗材的采购成本，也能减少因为工具故障导致的作业中断。建模过程中所有的配合尺寸都经过实物测量验证，安装后刀具的开合力度、锁定手感和原厂全新部件保持一致，不会出现解锁过松需要额外用力推压、或者锁定过紧难以单手收刀的问题，完全适配一线作业人员的操作习惯。
