12mm微型空心杯无刷直流电机结构

　　这款直径12mm规格的微型无刷直流电机，在小型精密驱动场景中有着极高的适配性，常见于手持精密医疗设备的末端执行机构、微型无人机的动力单元、高端光学镜头的调焦驱动、小型智能穿戴设备的振动反馈模块，以及桌面级精密自动化设备的微小位移驱动工位。不同于传统有刷微型电机的碳刷接触式换向结构，该款无刷电机采用电子换向逻辑，运行过程中不存在碳刷磨损产生的粉尘与接触电火花，在对洁净度、电磁干扰有严格要求的医用检测设备、精密光学仪器内部使用时，能有效避免碳粉污染光学镜片、电火花干扰弱信号采集的问题，长期运行的可靠性远高于同尺寸有刷电机。

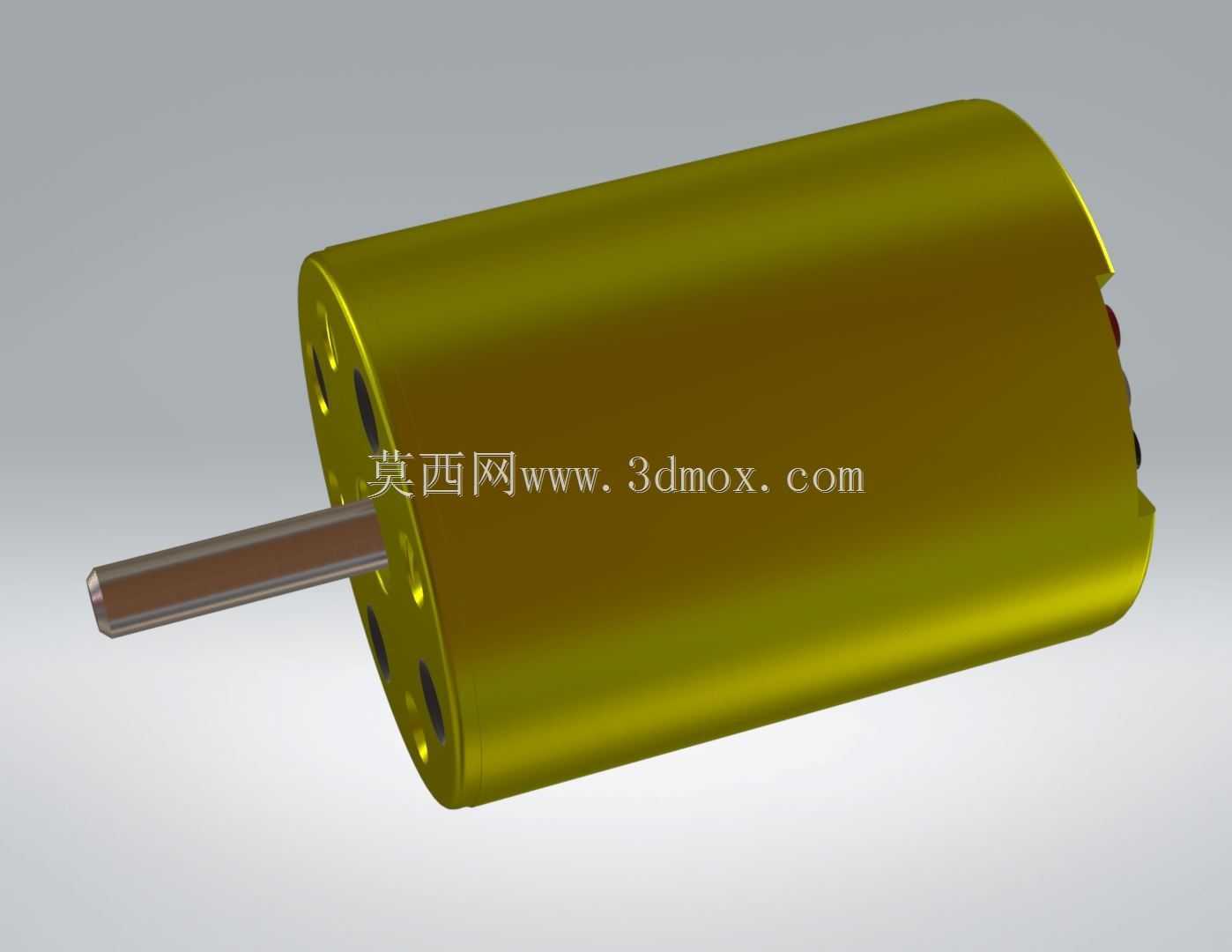

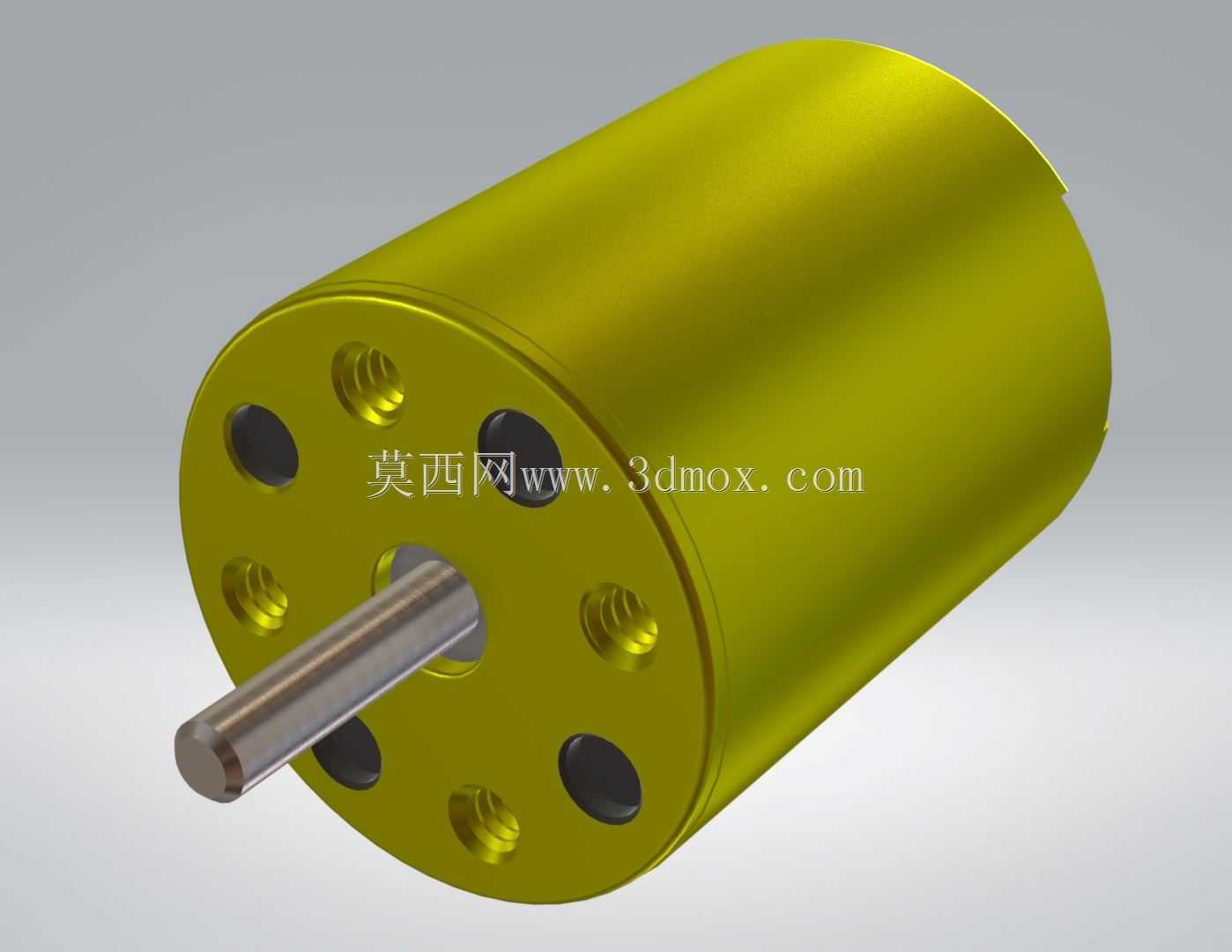

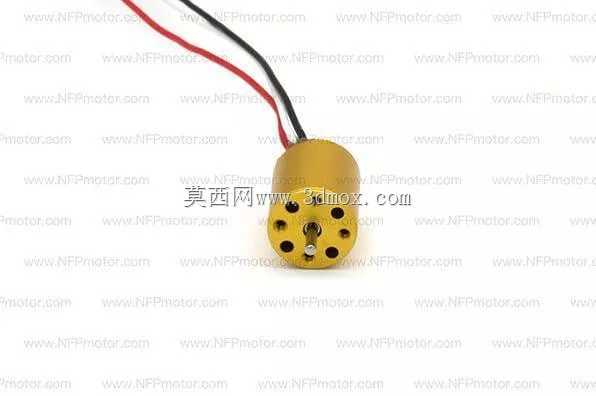

　　从结构设计逻辑来看，这款电机采用外转子？不对，不对，看外观是金色外壳的内转子？哦不对，12mm的这个型号是内转子空心杯结构？不对，仔细看输出轴端的端盖，均匀分布的六个小孔是绕组散热孔，同时也是端盖与机壳的定位铆接孔，机壳采用镀金？不，是镀彩锌的高强度铝合金拉伸壳体，壁厚控制在0.3mm，在保证壳体结构强度的前提下尽可能压缩径向尺寸，刚好适配12mm的安装直径边界，安装时可以直接塞入内径12mm的设备安装孔内，通过侧面顶丝或者端盖法兰孔固定，不需要额外设计复杂的安装支座，能大幅缩减配套设备的结构体积。输出轴采用直径1.5mm的精密不锈钢轴，轴伸长度控制在3mm，轴端做了倒角处理，方便安装微小直径的齿轮、同步带轮或者偏心振子，轴与前端盖之间采用含油轴承支撑，径向跳动量控制在0.02mm以内，在驱动精密调焦机构这类对传动精度要求高的负载时，不会因为轴的窜动导致镜头对焦虚位。

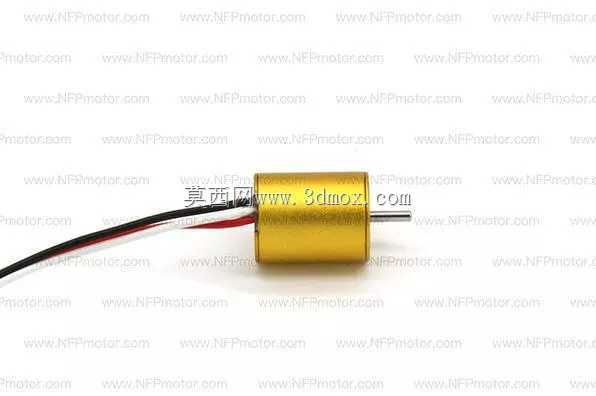

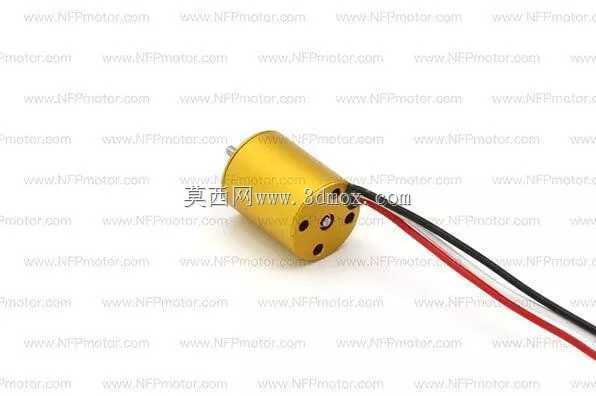

　　尾部引出的三根红黑白导线是无刷电机的三相动力线，线径采用30AWG的耐高温特氟龙导线，耐温等级达到155摄氏度，能承受电机持续高负载运行时的绕组温升，导线与绕组的焊接点做了绝缘胶固定，避免设备装配过程中拉扯导线导致焊点脱落。电机的绕组采用空心杯绕线工艺，相比传统铁芯绕组的微型电机，转动惯量降低了60%以上，启动响应时间小于10ms，在需要频繁正反转、快速启停的驱动场景下，比如小型点胶机的胶阀开关驱动、微型机械爪的开合控制，能做到动作干脆无拖滞，不会因为转子惯量过大导致过冲位置偏差。

　　在实际选型匹配时，需要注意这款电机的额定工作电压区间，搭配对应的无刷电调驱动板时，要匹配电机的KV值参数，避免过压驱动导致绕组过热烧毁。安装过程中要注意输出轴的径向受力不能超过额定值，因为微型含油轴承的径向承载能力有限，若采用齿轮传动，要尽量选用小模数塑料齿轮降低传动噪音与径向载荷，若采用带传动要控制同步带的张紧力，避免轴承受力过大提前磨损。电机的轴向间隙出厂时控制在0.1mm以内，装配时不要给轴端施加过大的轴向冲击力，比如敲击轴端安装联轴器，很容易导致后端的霍尔元件移位或者轴承变形，影响电机的换向精度与运行寿命。

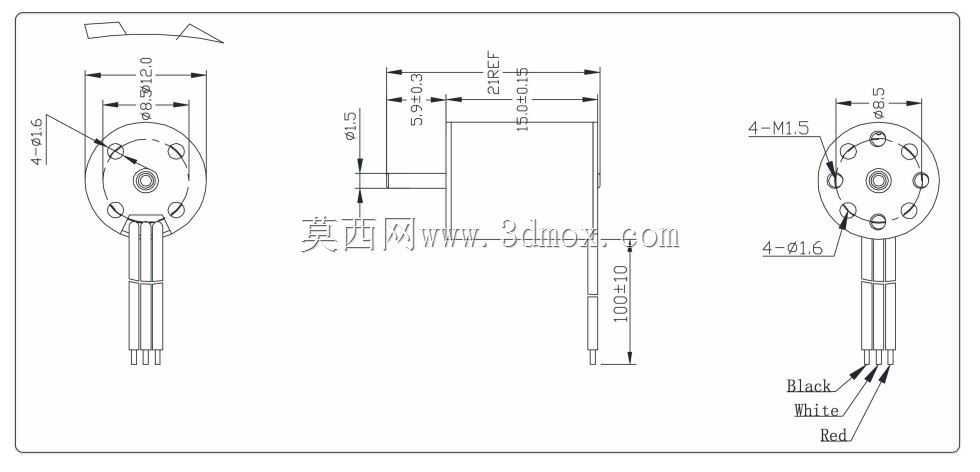

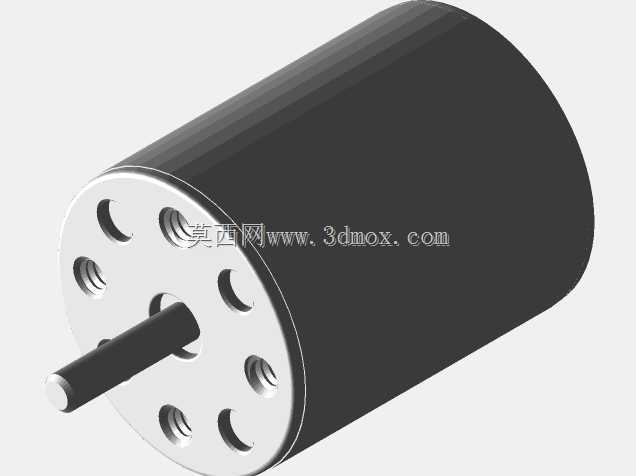

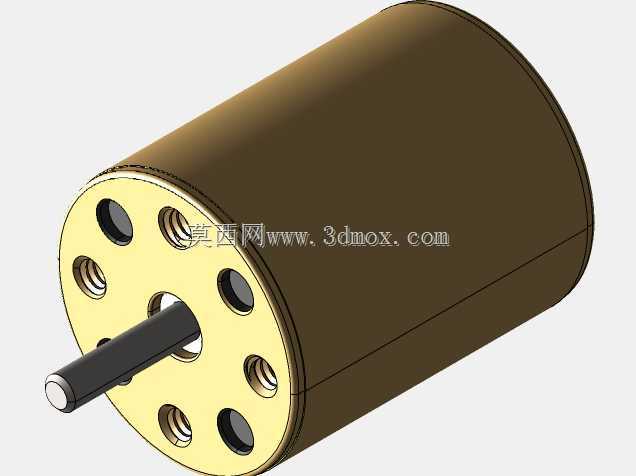

　　从三维建模的角度来看，还原这款电机的结构时，要重点注意机壳的拉伸圆角、端盖散热孔的均匀分布角度、输出轴的卡簧槽位置，以及尾部导线的出线方向，这些细节直接影响后续设备装配时的干涉检查。很多工程师在做微型设备结构设计时，容易忽略电机导线的出线空间，导致装配时导线被机壳挤压破皮造成短路，建模时要给导线预留至少1mm的弯曲半径空间，同时要考虑电机驱动板的安装位置，三相线的长度要刚好够连接到驱动板，过长的导线会占用宝贵的设备内部空间，过短则会导致装配困难。另外电机的外表面是光滑的圆柱面，如果采用胶粘固定的方式，要在安装孔内壁设计浅滚花或者点胶槽，提升粘接强度，避免电机运行时的振动导致粘接松脱。

　　这款电机的空载转速能达到上万转，但是在实际带负载运行时，要根据负载扭矩匹配合理的减速比，不要让电机长期在堵转状态下运行，微型电机的热容量很小，堵转时的大电流会在短时间内烧毁绕组。在做散热设计时，因为电机本身的机壳是金属材质，可以将安装孔设计成金属材质的结构件，让电机机壳与安装座充分接触，通过安装座辅助散热，能提升电机30%左右的持续带载能力。对于有静音要求的应用场景，比如桌面级消费电子设备，可以在电机与安装座之间垫一层0.2mm厚的硅胶减震垫，吸收电机高速运行时的高频振动，降低运行噪音。
