气压式袋装灌装设备三维结构设计

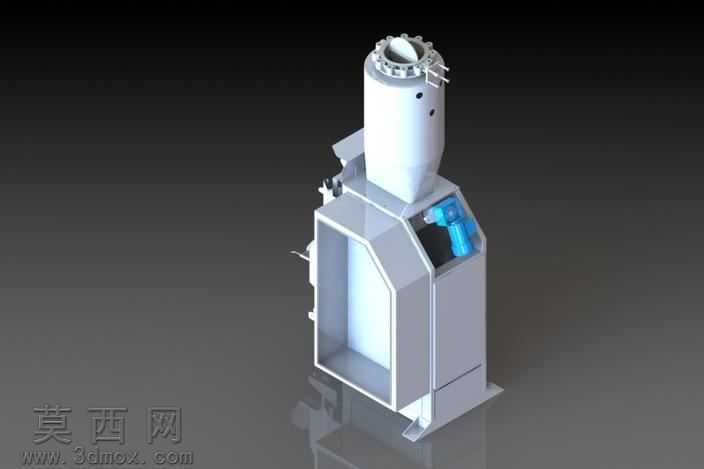

本作品为气压式袋装灌装设备的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整机功能模块的划分与布局规划，再逐一细化各零部件的结构细节，最终完成整机装配与干涉校验，确保各部件运动路径无冲突、装配公差符合机械设计规范。模型整体采用立式紧凑布局，上部为承压储料仓结构，仓体顶部设置快开式密封投料口，搭配快装卡箍结构实现密封锁紧，既保障压力灌装过程的气密性要求，又便于日常投料与仓内清洁维护；储料仓下部为锥斗式导料结构，可依靠物料自重顺畅导料至下部灌装工位，避免物料架桥、残留等问题。中部机架采用框架式钣金焊接结构设计，外覆哑光质感的钣金护罩，护罩做了斜切边角处理，既提升设备整体外观的精致度，又可避免尖锐边角带来的操作安全隐患；机架侧面集成气动控制组件，包含气动阀件、控制手柄等部件，布局紧凑便于操作人员快速调节灌装压力、启停灌装动作。下部为灌装执行与出料工位，搭配定位结构可适配袋装容器的灌装定位，依靠洁净压缩空气作为动力源，在储料仓内形成稳定可控的正压环境，将仓内物料平稳压送至出料口完成袋装充填，相比传统重力式灌装，可适配更多流动性一般的物料类型，灌装效率与计量稳定性更优。渲染阶段采用工业产品常用的冷灰金属材质搭配局部蓝色功能件配色，还原真实工业设备的材质质感，通过光影调整清晰展现设备各部分的结构层次与装配关系，所有零部件均做了合理的圆角、工艺倒角处理，符合实际钣金加工、机加工的工艺要求，可作为包装设备结构设计、气动灌装方案验证的参考三维模型。
