三维扫描用壁装小目标定位基准件

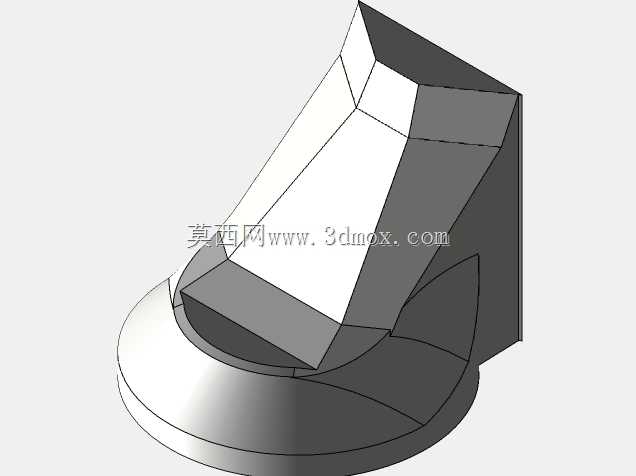

　　在工业三维扫描的现场作业环节，很多从业者都遇到过狭窄边角、壁架边缘这类区域的定位痛点——常规大尺寸靶标无法贴合安装，扫描时容易出现点云拼接错位、特征匹配偏差的问题，这款小目标面定位件就是针对这类场景开发的辅助工装。从结构设计来看，底部采用圆形法兰式安装基座，接触面做了微磨砂处理，既可以通过背胶直接粘贴在金属、塑料、混凝土等不同材质的壁面，也能适配M3规格的微型螺丝做永久性固定，基座直径控制在32mm，安装时不会占用过多作业面，哪怕是宽度仅40mm的设备支架边缘、管线架侧壁都能顺利布置。上部的目标反射面采用多切面棱台结构，不同于平面靶标仅能在单方向被扫描设备识别，多面倾斜的设计可以覆盖120度的水平识别角度、90度的垂直俯仰角度，

　　作业时不需要反复调整扫描头的入射角度，只要在设备有效测距范围内，就能稳定捕捉到目标面的特征点，大幅减少现场补扫的工作量。设计阶段特意做了安装边界的冗余考量，基座底部预留了1.2mm的高度凸台，就算安装面存在轻微的焊缝凸起、漆面不平整，也能保证上部目标面的角度不发生偏移，不会因为安装基面的误差影响整体扫描拼接精度。棱台的每个反射面都做了哑光漫反射处理，避免车间强光、设备补光灯在表面形成镜面反射，导致扫描设备出现过曝丢点的问题，哪怕是在户外露天的强光环境下作业，也能稳定识别特征。实际应用中，这类小目标件常被布置在大型工件的边角位置、装配工位的侧壁基准点、管线排布密集的狭窄舱段内部，作为全局点云拼接的公共基准点，相比传统的粘贴式标记点，

　　这种硬质结构的目标件不会因为现场剐蹭、灰尘附着出现识别失效的问题，重复安装的定位误差可以控制在0.02mm以内，完全满足工业级扫描的精度要求。针对壁架安装的场景，目标件的整体突出高度仅28mm，不会突出于安装面过多，避免现场作业人员走动、设备移位时剐蹭到目标件导致位置偏移，棱边全部做了R1.5的圆角处理，没有尖锐的倒角，安装和拆卸过程中也不会划伤操作人员。在多站点扫描拼接作业时，只要在相邻两个扫描站点的公共视野内布置1-2个这类小目标件，就能快速完成点云的粗配准，后续精配准的迭代次数能减少40%左右，整体扫描作业效率提升明显。结构建模时特意做了壁厚的均匀化处理，整体采用一体成型结构，没有拼接缝隙，长期在车间多尘、

　　温湿度波动的环境下使用也不会出现结构变形，反射面的平面度控制在0.01mm以内，不会因为长期使用出现面型凹陷导致识别精度下降。对于需要在狭窄空间做逆向建模、尺寸检测的作业场景，这类小尺寸目标件的适配性远高于常规大尺寸靶标，尤其是在做钣金壁架、小型设备外壳、管线支架这类构件的扫描时，不需要额外搭建安装支架，直接固定在构件本身的边缘位置就能完成基准布置，省去了现场搭建辅助支架的工序。
