40mm规格5V直流轴流散热通风冷却结构

　　做消费电子、小型工控板卡散热结构设计的工程师，对40mm见方的轴流风扇肯定不会陌生，这类小尺寸通风部件是紧凑型电子设备热管理方案里最常用的主动散热元件，这次拆解梳理的这款40mm规格5V供电的冷却通风结构，就是针对小空间散热场景做的标准化适配设计。先从实际应用场景说起，这类40mm边长的方形冷却风扇，覆盖的使用场景非常广，从台式机CPU辅助散热、ITX小机箱风道构建，到工控主板南桥、MOS管区域定点散热，再到3D打印机喷头周边散热、小型网络交换机、嵌入式开发板、车载电子模块的通风冷却，甚至部分小型投影仪、桌面储能电源的内部热交换回路，都会用到这个尺寸规格的通风部件，核心原因就是它的安装边界足够紧凑，不会占用过多设备内部的结构空间，

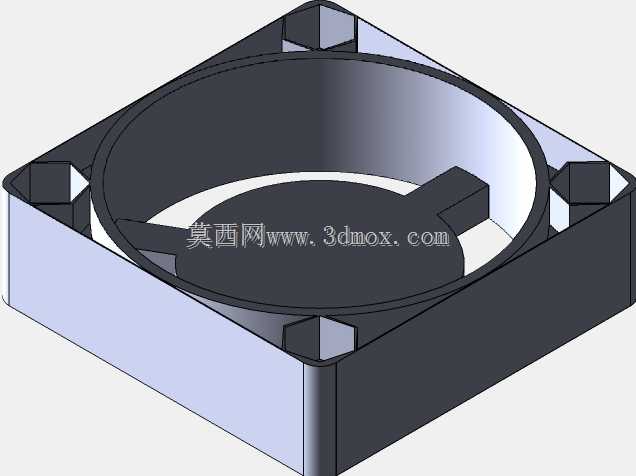

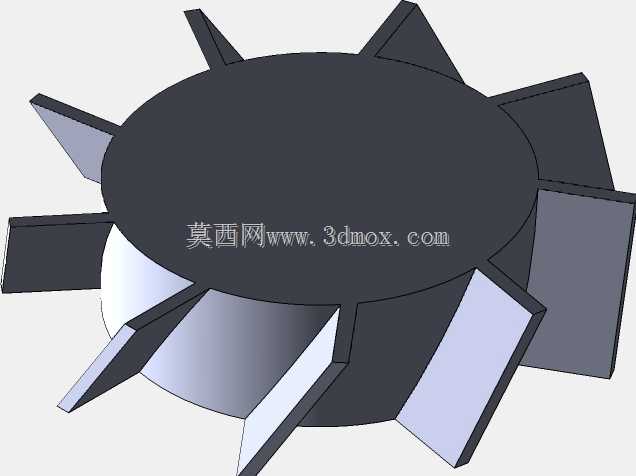

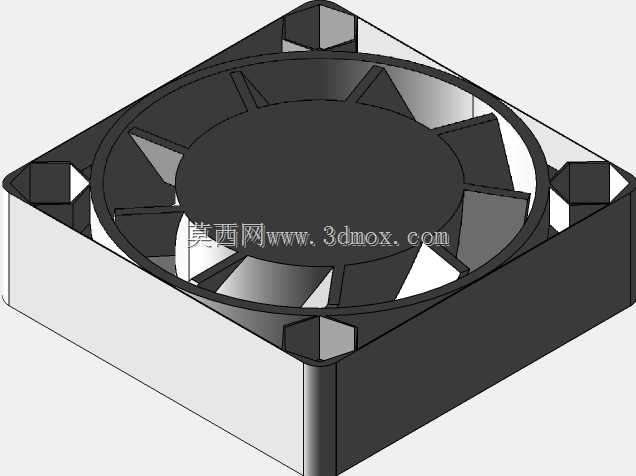

　　同时能提供满足小空间热交换需求的通风量。从产品功能特性来看，这款5V供电的轴流冷却结构，采用的是外框一体式注塑成型的常规轴流风扇架构，外框四个角预留了标准的安装固定位，匹配行业通用的40mm风扇安装孔距，不管是用自攻螺丝直接锁附在塑胶壳体上，还是用减震橡胶钉固定在钣金支架上，都能直接适配，不需要额外做安装位的改型。扇叶部分采用的是七叶大倾角曲面设计，和常见的五叶小风扇相比，同转速下能输出更平顺的气流，风噪表现更优，适合对运行噪音有要求的桌面类电子设备使用；外框的内圈做了圆弧导风过渡，能减少气流进出风框时的紊流损失，提升有效通风效率，进风侧的四个角做了加厚的支撑筋，既可以提升外框的结构强度，避免安装锁紧时外框变形蹭到扇叶，

　　也能在风扇贴装在散热鳍片表面时，留出足够的进风间隙，避免扇叶和鳍片直接接触产生摩擦。再说到设计思路，做这类小尺寸散热风扇的三维结构时，首先要卡死的就是安装边界尺寸，40mm的外廓边长是行业通用的互换标准，外框的厚度通常控制在10mm或者20mm两个常规规格，这款结构对应的是10mm厚度的薄型版本，专门适配内部空间极度紧张的紧凑型设备；设计时首先要确定扇叶的旋转外径，要和外框内壁保留0.5-1mm的安全间隙，避免注塑成型的收缩误差、装配公差导致扇叶刮蹭外框，同时间隙也不能过大，否则会产生气流回流，降低风扇的送风效率。供电部分采用的是标准5V直流供电，匹配USB接口、主板插针的常规供电电压，不需要额外做升压或者降压电路，设备端可以直接取电，降低整机的电路设计复杂度；出线位置做在框架侧边的凹槽内，避免线材突出外框平面，影响风扇的贴装平整度。从安装适配的细节来看，四个安装孔的中心距严格按照32mm的行业通用标准设计，孔位做了沉台设计，螺丝锁附后螺丝头不会突出外框表面，保证风扇安装后两个平面都能和贴合面紧密接触，减少缝隙漏风；外框的出风侧做了一圈0.3mm的凸筋，贴装散热鳍片或者防尘网的时候，这个凸筋可以起到定位作用，也能填充贴合面的平面度误差，减少气流从贴合缝隙泄漏。在实际选型使用的时候，这类40mm风扇通常会根据设备的热功耗匹配对应的转速版本，低转速版本适合噪音敏感的桌面消费电子，高转速版本适合密闭性好、热流密度高的工控类设备，

　　结构设计时预留的电机安装位，可以适配不同功率的直流无刷电机，不需要修改外框结构就能覆盖不同性能档位的产品需求。另外，这类方形轴流结构的风道设计是直吹式，气流沿着风扇轴向直线送出，适合直接对着发热元件或者散热鳍片吹风，和离心式鼓风机相比，结构更简单，厚度更薄，成本也更低，是小空间主动散热方案里性价比最高的结构形式。做三维建模的时候，这类结构要重点关注几个公差配合的位置：首先是扇叶和外框的同轴度，电机安装位的中心和外框内圆的同轴度要控制在0.1mm以内，否则装配后扇叶的圆周间隙不均匀，高速旋转时容易产生异音；其次是安装孔的位置度，四个孔的位置偏差不能超过0.15mm，否则批量装配时会出现孔位对不上的问题，影响产线装配效率；还有外框的平面度，整个安装面的平面度要控制在0.2mm以内，避免安装后出现缝隙漏风，或者扇叶旋转时和周边部件产生干涉。很多新手工程师在做这类散热结构适配的时候，容易忽略风扇的进出风空间预留，直接把风扇贴在壳体壁上，导致进风不畅，实际散热效果大打折扣，这款结构的外框进风侧支撑筋高度做了1.2mm，就算风扇直接贴在平面上，也能通过支撑筋留出的间隙保证进风量，降低了整机结构设计时的空间预留难度。
