10000mAh容量37Wh聚合物锂电池结构设计

　　这款软包聚合物锂电池的三维结构设计，首先要匹配便携电子设备、小型户外供电模组、手持检测仪器这类对安装空间有严苛要求的应用场景，在做结构排布的时候，首先要考虑电芯本体的安装避让边界，不能和设备内部的主板散热片、结构加强筋产生硬干涉。从实际使用的角度出发，这类容量的电芯常被用在便携通讯终端、小型储能备用电源、穿戴式工业检测设备里，所以设计的时候特意把极耳的位置做了偏置处理，两个引出极耳都布置在电芯短边的同一侧，这样在设备内部布线的时候，电源线的走线路径可以更短，不需要绕过电芯本体，既节省了内部走线空间，也能减少线损带来的供电压降问题。

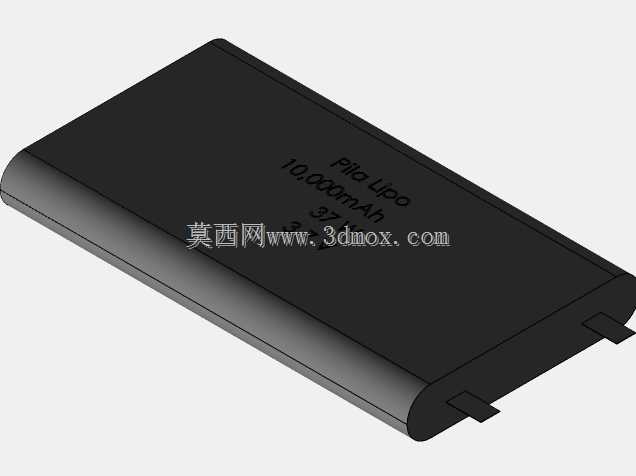

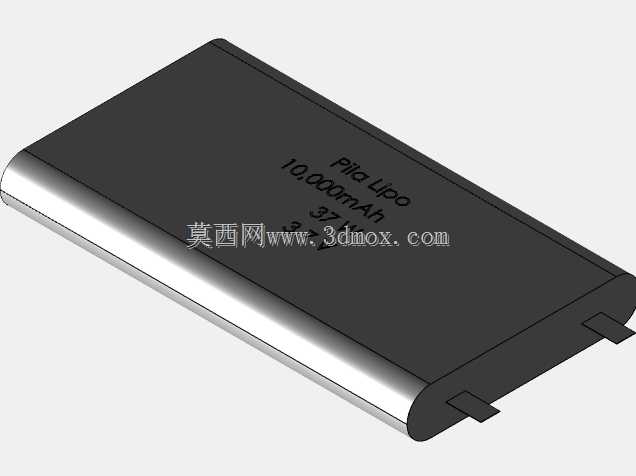

　　外形上采用了一侧圆弧过渡的壳体结构，不是传统的全直角方壳设计，这个圆弧边的曲率是匹配多数手持设备的握持侧边框曲率做的，当电芯贴装在设备外壳内侧的时候，圆弧面可以和壳体的内壁完全贴合，不需要额外预留缓冲间隙，能把设备内部的空间利用率提升近8%，这对于内部空间寸土寸金的便携通讯设备来说是很关键的设计点。电芯本体的主体厚度控制在常规便携设备的电池仓通用厚度区间，长度和宽度的尺寸边界也做了通用化适配，既可以单独作为单电芯供电单元使用，也可以多块并联组成更大容量的电池组，适配不同功耗等级的设备供电需求。

　　设计过程中首先确定的是极耳的引出强度，极耳的伸出长度做了冗余设计，既满足焊接工艺的操作空间要求，也不会因为伸出过长导致装配时被其他结构件压折造成短路风险，极耳的宽度是按照持续2A放电的载流要求做的核算，避免大电流放电时极耳过热带来的安全隐患。电芯表面的参数标识区域做了下沉式的平面设计，不是直接印刷在弧面上，这样后期丝印参数或者贴附规格标签的时候，标签不会因为曲面贴合产生翘边，标识信息可以长期保持清晰可读，也方便生产环节的质检人员快速核对电芯规格。

　　从安装适配的角度考虑，电芯的平直侧边都做了微小的倒角处理，没有锋利的直角边，在装入电池仓的时候不会刮蹭仓壁的绝缘层，也避免装配过程中边角磕碰导致电芯内部卷绕层错位。圆弧侧边的内部卷绕结构也做了对应适配，不会因为外形做圆弧处理就压缩内部的有效储能空间，容量密度保持在同规格电芯的主流水平。另外在结构设计的时候，预留了贴附绝缘缓冲泡棉的厚度空间，在电芯和设备壳体、主板之间可以加装常规厚度的缓冲绝缘层，不需要额外压缩其他部件的安装空间，装配的时候不需要做特殊的定制化治具，用常规的电池贴装工装就可以完成组装，适配现有便携电子产品的组装产线工艺要求，不需要额外调整产线的装配流程。

　　这类电芯在实际选型的时候，很多结构工程师容易忽略极耳位置和设备内部其他接口的干涉问题，这次的设计把极耳位置做了通用化的偏置，不管是设备充电接口在侧边还是在底部，都可以通过调整极耳的弯折方向完成接线，不需要重新开模调整电芯结构。同时电芯的外壳强度做了对应校核，日常使用中的轻微挤压、跌落都不会导致外壳变形漏液，满足便携类电子产品的可靠性测试要求，在做整机跌落仿真的时候，电芯的圆弧边还可以起到一定的缓冲作用，分散跌落时的冲击力，降低电芯受冲击损坏的概率。
