马自达13B发动机用点火线圈三维建模作品

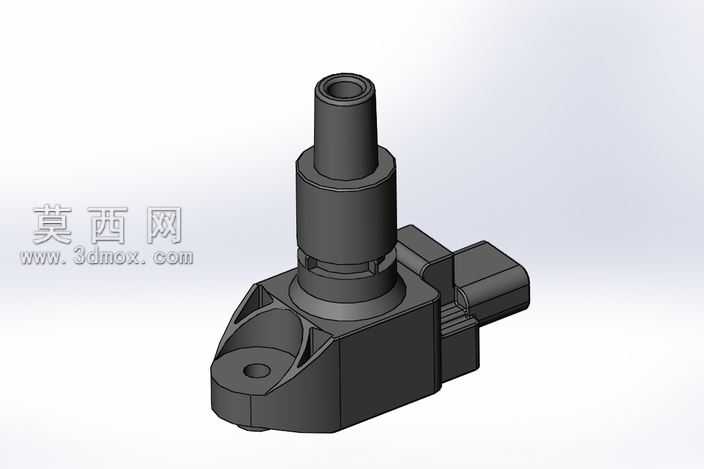

本作品为马自达13B转子发动机配套点火线圈的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了点火线圈的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的建模逻辑，首先构建高压输出端的柱状绝缘套筒结构，通过旋转凸台命令生成套筒的基础轮廓，再对套筒外壁的多级限位凸台进行拉伸切除处理，精准还原套筒与发动机缸盖安装位的配合结构，同时对套筒顶端的高压接线端口做倒角细化，避免应力集中的结构缺陷。主体基座部分采用多实体组合建模方式，先绘制基座的安装底座轮廓，通过拉伸命令生成底座基体，再对底座上的螺栓安装孔做沉头孔特征处理，还原安装固定的结构细节，同时对底座与高压套筒衔接的定位凸台做圆角过渡处理，匹配实物的注塑成型工艺特征。侧置的电气接插件部分，通过扫描命令生成接插件的壳体轮廓，再对接插件内部的插针安装槽做阵列切除处理，还原接插件与车辆线束对接的卡位结构，同时对壳体表面的脱模斜度做精准设置，符合汽车注塑零部件的生产工艺要求。渲染阶段采用哑光黑色工程塑料材质模拟线圈外壳的注塑质感，对金属接插端子部分赋予镀锌金属材质，调整材质的粗糙度与反光参数，还原金属端子的哑光金属光泽，场景采用柔和的漫反射光源，避免强反光造成的结构细节遮挡，多角度展示模型的装配结构与外形特征。设计过程中重点考量了点火线圈的安装适配性，所有安装孔位、对接端口的尺寸均与马自达13B发动机的原厂安装位匹配，模型可直接用于发动机点火系统的装配干涉检查、维修教学演示以及改装配件的开发参考，完整还原了笔式点火线圈集成化、小型化的结构特点，清晰展现了高压线圈本体、安装基座、电气接插件三大核心部分的装配关系，无多余的冗余特征，模型结构规整，特征树逻辑清晰，可支持后续的工程图导出、结构仿真分析等二次开发应用。
