矿用液压支架多通路集成阀盖结构

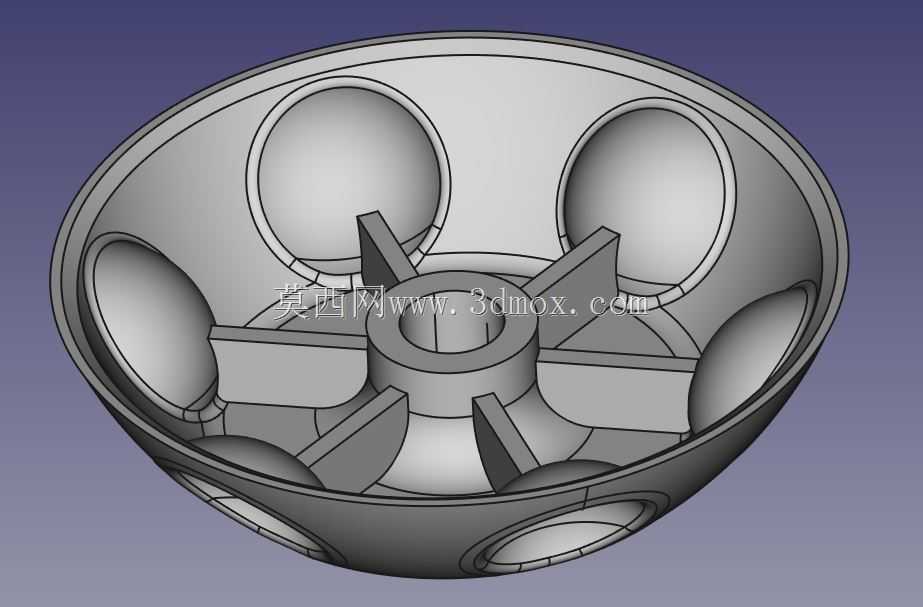

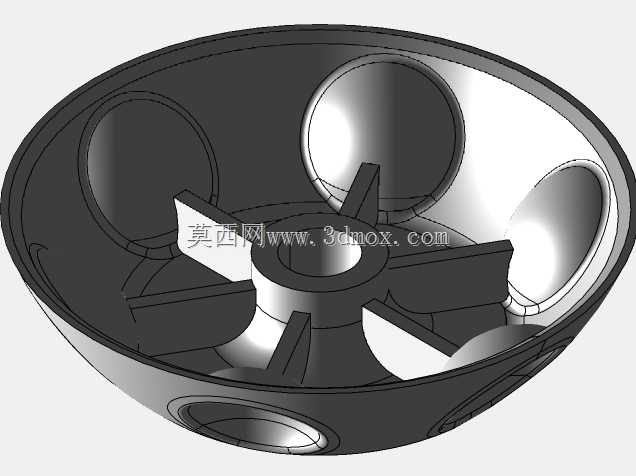

　　井下综采工作面的液压支架承担着顶板支护、姿态调整、推移刮板机的核心作用，整套系统的压力油通路分配、保压密封性能，直接决定工作面的作业安全与推进效率，阀盖作为支架液压控制阀组的核心承压封装零件，并非普通的端盖封堵件，而是集成了多组流体通路、内部流道导向、安装定位的复合结构件。这款阀盖采用碗状主体构型，区别于常规平板式阀盖的平面密封设计，弧形的外壁结构能够更好地分散高压乳化液带来的周向应力，在井下31.5MPa的额定系统压力下，弧形壳体的应力集中系数比同壁厚平板结构低40%左右，可有效降低长期承压下的疲劳开裂风险。内部沿周向均匀分布的六个球形凹腔，是对应六组独立控制回路的流道对接腔，每个凹腔的球面精度直接决定了与阀芯钢球的密封贴合度，

　　加工时需要保证凹腔与对应外接油口的同轴度误差不超过0.02mm，避免高压工况下出现内泄，导致支架立柱掉压、护帮板误动作等故障。中心位置的凸台结构是阀组阀芯的安装定位基准，中心通孔为阀芯的往复运动提供导向，凸台上周向均匀分布的六组径向肋板，一方面连接中心凸台与外壁壳体，提升整个阀盖的结构刚性，避免安装紧固时壳体变形挤压内部流道，另一方面肋板的分隔作用可以将六个独立控制回路的进回油腔完全隔开，防止不同回路之间的压力串腔，保证每个执行元件的动作独立性。肋板的厚度经过受力校核，在满足结构强度的前提下尽可能做薄，能够减少阀盖内部的流道阻力，让乳化液在通路内的流动更顺畅，降低系统的压力损失，减少泵站的无功功耗。阀盖外壁上分布的外接油口，

　　采用标准的矿用液压接头安装尺寸，每个油口的端面都设计有密封槽，可适配O型圈进行端面密封，相比螺纹密封的形式，端面密封在井下高粉尘、高湿度的环境下可靠性更高，反复拆装也不会出现密封面损伤导致的外泄问题。安装边界上，阀盖的端面法兰均匀分布有螺栓过孔，孔位与阀组本体的螺纹孔完全对应，安装时螺栓的预紧力需要按照对角顺序逐步加载，避免单侧受力导致阀盖倾斜，影响中心阀芯的运动同轴度，造成阀芯卡滞。在实际工作面应用中，这类集成式阀盖相比传统分体式阀组的端盖结构，能够减少30%左右的外接管路数量，降低管路接头的泄漏点，同时缩短阀组的整体轴向尺寸，让支架的阀组安装空间更紧凑，适配薄煤层工作面的狭小安装空间。设计过程中需要重点考虑流道的转角过渡，

　　所有内部流道的转角处都采用圆弧过渡，避免直角结构造成的流道紊流，同时减少乳化液内杂质在转角处的沉积，防止长期使用后杂质堆积堵塞流道，影响支架的动作响应速度。另外，碗状结构的内部空间预留了足够的阀芯运动行程，能够满足大流量阀组的阀芯开度需求，在支架快速降柱、移架的大流量供液工况下，不会因为阀盖内部空间不足造成通流面积受限，导致支架动作速度变慢，影响工作面的推进效率。材质选用上适配矿用液压元件的高强度铸钢材质，铸造后需要进行时效处理消除内应力，避免加工后出现变形，所有承压面在精加工后都需要进行耐压测试，在1.5倍额定压力下保压5分钟无渗漏、无变形才能投入使用，完全满足井下综采工作面的严苛工况使用要求。
