集成止回功能的管式气体流量指示装置

　　在工业气体输送管网、实验室气路系统、小型气动设备供气支路这类场景里，管路内的气体流向管控与实时流量状态观察，往往是运维人员日常巡检、故障排查的核心关注点，很多现场工况不需要高精度的电子流量传感设备，仅需要直观的可视化流量指示搭配单向止回功能，就能满足基础的运行状态判断与防介质回流需求，这款集成式的管路装置就是针对这类轻量化需求设计的。从结构设计逻辑来看，装置采用了透明测量管搭配拉杆紧固的经典管式结构，上下两端的金属端盖通过四根周向均匀分布的长拉杆配合六角螺母实现压紧密封，这种结构的优势在于装配逻辑简单，现场维护时不需要复杂的专用工装，松开螺母即可更换内部的密封件、浮子或者止回组件，端盖的接口采用标准管螺纹设计，

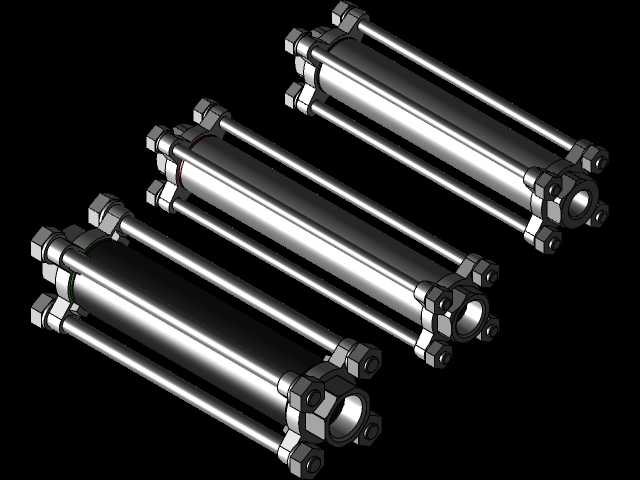

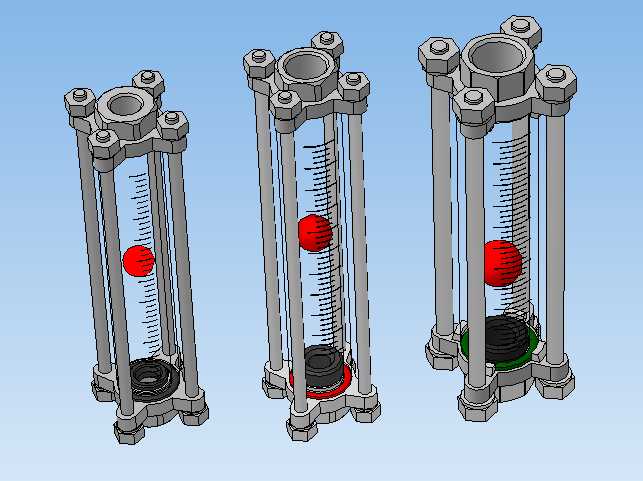

　　能够直接对接同通径的气体管路，不需要额外加工过渡接头，降低了现场安装的适配成本。装置核心的功能分为两部分，上部的流量指示段依靠透明管内的红色浮子实现流量可视化，透明管内壁刻有均匀的流量刻度线，当气体自下而上流经测量管时，浮子在气流托举力作用下上升，浮子停留位置对应的刻度值就是当前管路内的气体瞬时流量，浮子采用醒目的红色硬质材质，即使在光线一般的车间环境里，巡检人员隔着一定距离也能快速判断浮子位置，确认管路内是否有气体流动、流量是否在正常区间，不需要额外接电或者外接显示设备，完全依靠机械结构实现无源指示，可靠性远高于电子类监测元件，适合在有防爆要求、供电不便的气路场景使用。下部集成的止回结构采用软密封搭配弹性复位的设计，

　　正常正向通气时，气流压力会顶开止回密封件，压缩复位弹簧让气路保持通畅，当上游供气压力下降或者出现反向压力差时，弹簧会快速推动密封件压在下端盖的密封面上，切断气路，避免下游管路内的气体或者杂质倒流回上游供气端，保护上游的气源设备、过滤组件不受反向介质的冲击，止回密封件根据不同的输送气体类型，可以适配丁腈橡胶、氟橡胶等不同材质，满足普通压缩空气、惰性气体甚至轻度腐蚀性气体的使用需求。从安装边界来看，该系列装置覆盖1-4英寸到3-4英寸的常用管路通径，整体外形为细长圆柱结构，安装时只需要保证管路两端的同轴度，预留出足够的扳手操作空间用于紧固两端的管路接头即可，不需要额外的安装支架，依靠管路自身的连接强度就能完成固定，

　　装置的整体流阻经过结构优化，浮子导向结构与止回组件的过流面都做了圆弧过渡处理，尽可能降低气体流经时的压力损失，避免因为加装装置导致上游供气压力不足，影响下游用气设备的正常运行。在实际选型过程中，需要根据管路的额定工作压力、气体介质类型、日常工作流量区间选择对应通径的型号，要保证管路正常工作时的流量范围落在浮子刻度的中间区间，避免流量过小浮子无法抬升、流量过大浮子顶到上端盖无法准确指示的问题，同时要注意安装方向必须保持垂直，因为浮子的抬升依靠气流托举与自身重力的平衡，如果安装倾斜会导致浮子与管壁摩擦，出现指示偏差甚至卡滞的问题。结构建模过程中，对所有的密封槽尺寸、拉杆的受力强度、浮子的导向间隙都做了参数化处理，不同通径的型号可以通过调整参数直接生成对应结构，不需要重复绘制基础特征，端盖的密封面做了粗糙度与平面度的公差标注，保证装配后不会出现气体泄漏的问题，六角螺母的对边尺寸、拉杆的螺纹规格都采用了标准件参数，方便加工时直接选用标准紧固件，降低生产加工的成本。
