三菱款带热继保护的可逆换向接触器组件

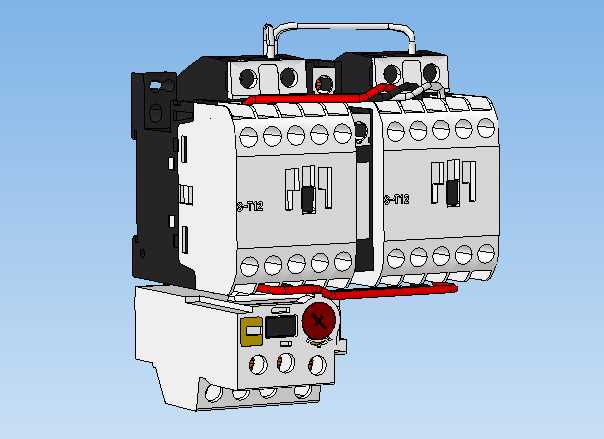

　　这套组合式低压电控元件，主要面向工业现场中小功率三相异步电机的正反转控制与过载保护场景，常见于输送线、小型机床辅机、包装设备的执行端动力回路，替代传统分立元件的零散接线方案，能大幅缩减柜内安装空间与现场接线工作量。从结构布局来看，整套组件采用上下叠装加侧部并排的组合形式，两台同规格S-T12交流接触器横向并排布置作为换向执行单元，下方挂载TH-T18热继电器作为过载检测保护单元，元件间通过预制的带绝缘护套连接铜排完成主回路跨接，无需现场人工裁线压接端子，既降低了接线错误概率，也减少了柜内裸露带电点的数量，提升了回路运行的安全冗余。

　　在功能设计上，两台接触器的主触点采用相序换接逻辑，通过电气互锁与机械联锁的双重设计，避免正反转切换过程中出现相间短路故障，接触器本体的触点采用银基合金材质，满足AC-3使用类别下12A额定工作电流的分断需求，适配最高5.5kW的三相380V电机负载。下方挂载的热继电器采用双金属片式热脱扣结构，电流整定范围覆盖TH-T18对应的常规整定区间，可通过本体上的整定旋钮匹配实际电机额定电流，自带的常开常闭辅助触点可分别接入故障报警回路与接触器控制回路，当电机出现过载、断相、长时间过流运行时，热继电器双金属片受热弯曲触发脱扣机构，直接切断接触器线圈供电回路，切断电机主电源，避免电机绕组因过热烧毁。

　　从安装边界与尺寸配合来看，整套组件采用标准35mmDIN导轨安装结构，接触器本体的安装卡扣与热继的挂装接口完全匹配原厂元件的配合公差，并排布置的两台接触器预留了足够的散热间隙，不会因紧密排布导致线圈温升超标，主回路接线端子排布在元件上下两侧，采用带指触防护的端子罩结构，接线时导线从端子正面接入，拧紧力矩符合低压电器接线规范要求，控制回路的辅助触点布置在接触器侧部，可根据实际控制需求扩展辅助触点模块。元件间的连接铜排做了折弯避让设计，避开接触器动作时的运动部件，不会因接触器吸合分断的振动导致铜排移位或绝缘层磨损，热继电器本体上设置了红色停止测试按钮与蓝色复位按钮，可在现场调试时手动模拟过载脱扣，故障排除后可手动或自动复位恢复回路供电。

　　在实际选型应用中，这套组合元件无需额外设计转接板与连接排，三维建模时完整还原了元件的所有外部特征，包括端子位置、安装卡扣尺寸、操作按钮位置、标签刻印区域的细节，可直接导入电气柜三维布局设计中，用于校验柜内安装空间、走线间隙、与周边断路器、端子排等元件的干涉情况，避免现场安装时出现元件碰撞、接线空间不足的问题。建模过程中对元件的分模线、表面纹理、接线端子的螺纹深度、导轨安装槽的尺寸都做了1:1还原，没有做简化处理，能满足电气设计中开孔图绘制、安装位置标注、布线路径规划的精度要求，相比通用的简化模型，能大幅减少设计阶段的尺寸校验误差，避免后期生产装配时出现返工。
