50/125摩托车化油器阻风门操纵杆结构

　　在小排量骑式摩托车、弯梁车的化油器供油系统中，阻风门操纵杆是冷启动工况下的核心手动操纵部件，直接关联低温环境下发动机的启动成功率与暖机稳定性，尤其适配50cc、125cc排量级别的跨骑、弯梁民用摩托，这类车型普遍采用柱塞式化油器结构，没有电子加浓装置，完全依靠手动操纵阻风门实现启动工况的混合气加浓。从实际装车场景来看，该操纵杆安装在化油器本体的阻风门轴端，位于化油器左侧靠近车架走线的位置，骑士在驾驶位无需大幅俯身，仅用左手即可触碰到操纵杆的扳动端，完成冷启动时的风门关闭、暖机后的风门复位操作，操作行程的设计完全贴合手部扳动的舒适角度，不会出现卡滞或者行程过长导致的操作费力问题。

　　从功能实现逻辑来看，该操纵杆的核心作用是将手部的扳动扭矩传递给阻风门轴，带动阻风门板在化油器进气道内转动，冷启动时扳动操纵杆关闭阻风门，大幅减少进气道的空气流通面积，让化油器喉管处形成更高的真空度，吸出更多燃油形成浓混合气，满足低温下发动机点火的混合气浓度要求；发动机启动后随着缸体温度上升，逐步推回操纵杆打开阻风门，恢复正常进气比例，避免混合气过浓导致的淹火花塞、怠速不稳、排气冒黑烟问题。该零件的结构设计完全围绕扭矩传递、安装定位、操作手感三个核心维度展开，主体采用一体压铸成型的锌合金材质，兼顾结构强度与成型精度，扳动手柄部分做了符合人体工学的弧形过渡，没有尖锐棱角，冬季戴手套操作也不会出现打滑或者硌手的问题。

　　从安装边界与配合尺寸来看，操纵杆与阻风门轴配合的安装孔采用D型截面设计，与阻风门轴端的铣扁结构完全匹配，装配时无需额外做周向定位，拧紧侧面的紧定螺钉即可完成固定，不会出现使用过程中操纵杆与轴相对转动导致的风门开度不准问题；安装孔的同轴度公差控制在0.05mm以内，保证扳动过程中阻风门轴转动顺畅，不会出现卡滞、偏磨的问题。操纵杆的转动行程做了机械限位设计，扳到底时刚好对应阻风门全关位置，推回原位时刚好对应阻风门全开位置，两个极限位置都有贴合化油器本体的限位面，避免过度扳动导致阻风门板变形或者轴端断裂。手柄部分的长度经过多轮实车测试，既保证扳动时的力臂足够长，操作力度控制在5N以内，普通用户无需费力即可操作，又不会因为长度过长突出化油器太多，在车辆倾倒、拆装维护时被磕碰断裂。

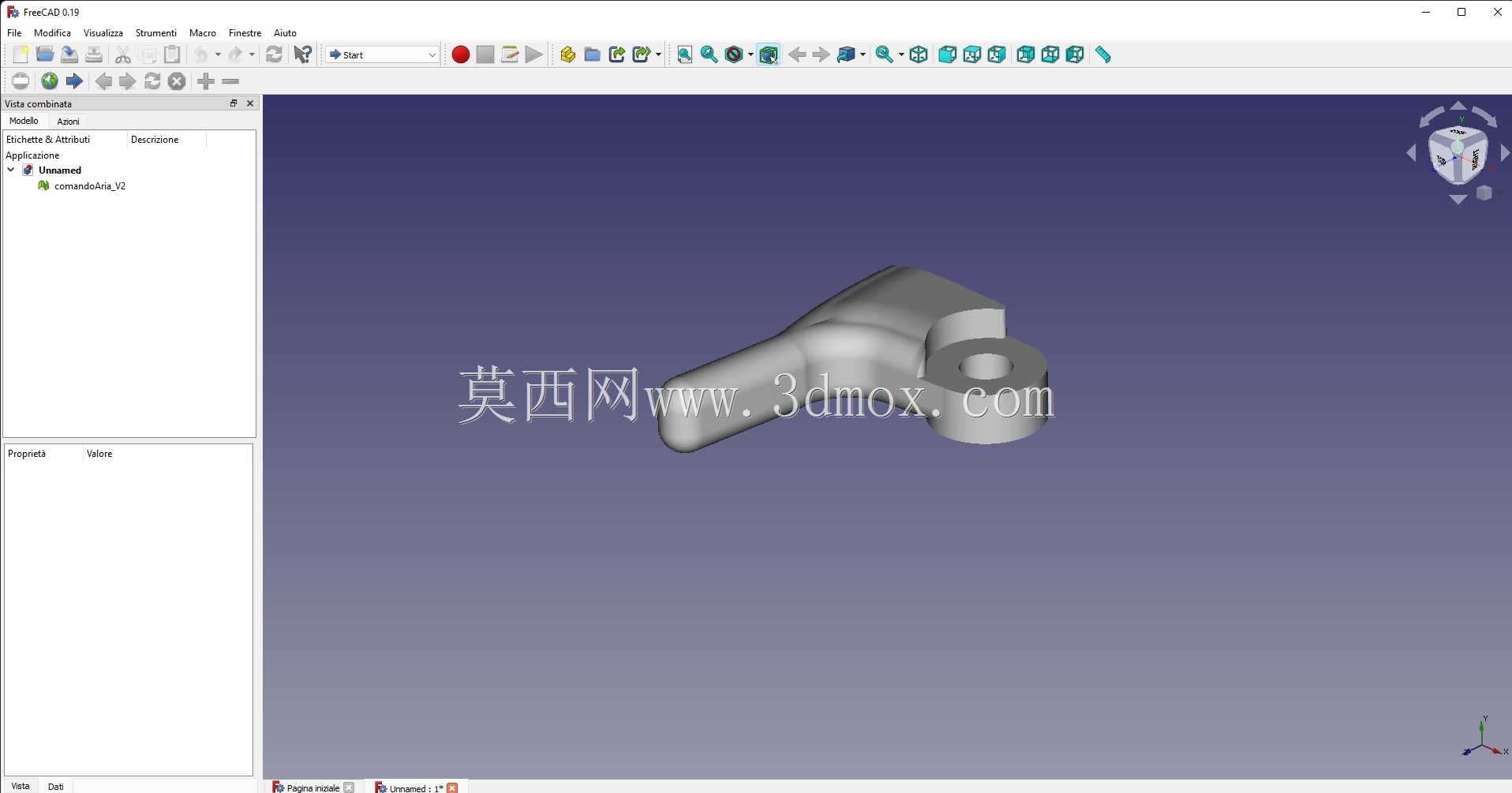

　　从结构可靠性设计来看，该操纵杆的壁厚从安装孔位置到手柄末端做了渐变处理，安装孔位置因为要承受扭矩传递与紧定螺钉的压紧力，壁厚设计为3.5mm，避免长期使用出现孔位开裂、螺钉滑牙问题；手柄末端壁厚逐步过渡到2mm，在保证结构强度的前提下尽可能减轻零件重量，降低化油器整体的负重。零件表面做了喷塑防锈处理，能够适应摩托车日常使用中的泥水飞溅、油污侵蚀、高低温交变环境，不会出现短时间内生锈、涂层脱落的问题。在实际维修场景中，该操纵杆属于易损替换件，很多老款车型使用多年后会出现操纵杆断裂、孔位磨损打滑的问题，直接替换同规格的操纵杆即可恢复阻风门的正常操纵功能，不需要更换整个化油器总成，大幅降低用户的维修成本。建模过程中完全还原了零件的所有配合特征，包括D型安装孔的尺寸、紧定螺钉的沉孔位置、手柄的弧形曲面、限位面的角度，所有特征的公差都按照实际装车的配合要求设置，既可以用于维修替换件的加工生产参考，也可以作为摩托车教学、化油器结构拆解演示的三维素材，帮助维修人员、设计新手快速理解阻风门操纵机构的工作逻辑与配合关系。
