适配呼吸防护装备的滤毒连接接头结构

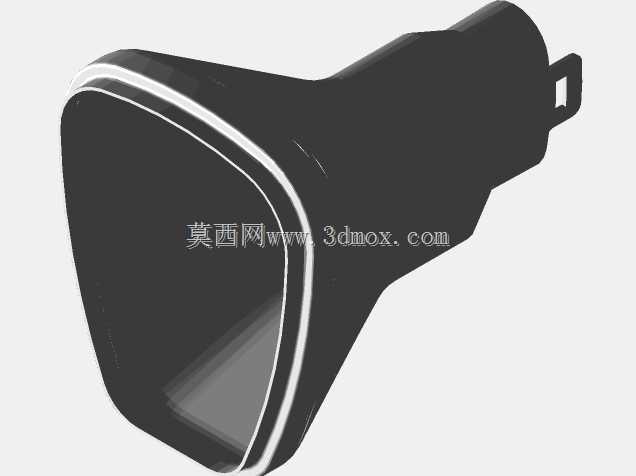

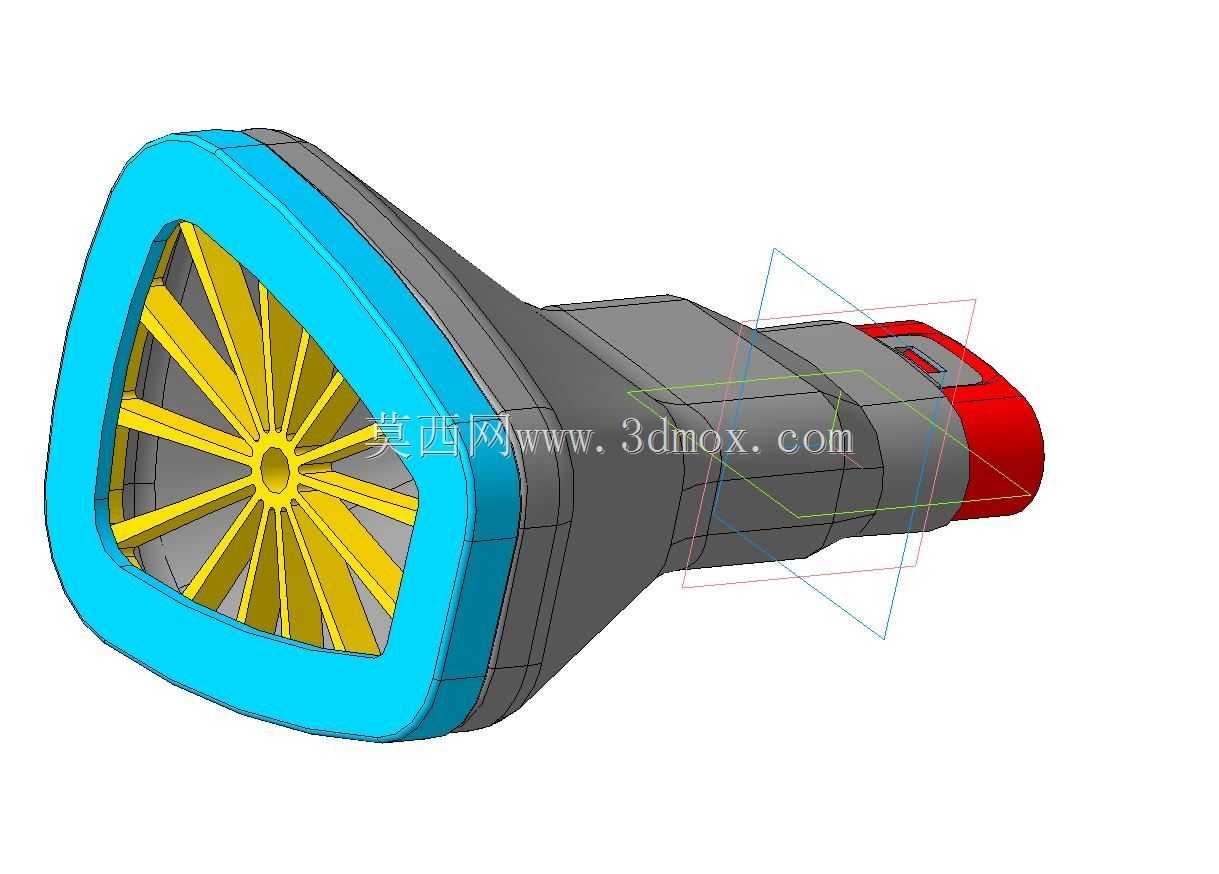

　　这款滤毒连接结构主要适配个人呼吸防护类装备，在存在有害气溶胶、粉尘、低浓度有毒蒸气的作业场景中，承担面罩与过滤元件之间的气流导通、密封衔接作用，常见于化工巡检、消杀作业、粉尘加工车间等需要佩戴呼吸防护装备的工况，是可更换式过滤呼吸器的核心衔接部件。从结构设计逻辑来看，整体采用锥台过渡的外形，大端为与面罩面罩贴合的密封连接面，边缘做了整圈凸起的密封棱结构，安装时依靠橡胶密封圈的压缩形变填充配合间隙，避免未经过滤的污染空气从衔接缝隙进入面罩内部，密封棱的高度控制在1.2mm，既保证足够的压缩量实现密封，又不会因为凸起过高导致安装时密封圈移位、卡滞。锥台段的锥度设置为1:8，这个锥度参考了通用呼吸防护装备的接口标准，

　　既能够保证插接时的导向顺滑，不需要刻意对准即可快速完成装配，又能在佩戴过程中依靠气流压力和卡接结构实现自锁，不会因为头部晃动、肢体触碰导致接头脱落。小端设置的带挂孔凸耳，是专门为日常收纳设计的结构，当过滤元件拆卸后，可以通过挂孔将接头挂在装备收纳架上，避免接触面被灰尘、杂物污染，同时凸耳的厚度做了加厚处理，反复插拔挂取也不会出现断裂问题。气流通道的内壁做了光滑圆弧过渡，没有直角台阶结构，能够降低呼吸时的气流阻力，避免长时间佩戴出现呼吸憋闷的问题，通道内径经过测算，在30L/min的常规呼吸流量下，气流阻力控制在35Pa以内，符合呼吸防护装备的人机工程要求。安装边界方面，大端配合面的外径为62mm，适配主流的全面罩、半面罩呼吸接口，

　　小端过滤元件连接口的外径为42mm，匹配标准规格的滤毒盒、滤棉承接座，整体轴向长度为78mm，安装后不会因为长度过大遮挡下方视线，也不会在低头作业时与胸口位置的装备产生干涉。结构壁厚设置为2.5mm，采用硬质耐磨材质制作时，既能够承受日常使用中的磕碰、挤压，不会出现壳体开裂导致的密封失效，又能控制整体重量，整套接头重量不超过28g，长时间佩戴不会增加面部负重感。在细节设计上，外表面做了细微的磨砂防滑纹理，佩戴沾有防护手套、手上沾有水渍或者消杀药剂的情况下，也能够顺利完成接头的插拔操作，不会出现打滑脱手的问题。接头与过滤元件的配合位置设置了一圈定位卡槽，安装时滤毒盒旋转到位后会发出清晰的卡合反馈，

　　操作人员不需要目视检查即可确认装配到位，避免因为安装不到位导致的防护失效问题。密封槽的深度设置为1.5mm，装配标准截面直径2mm的O型密封圈时，密封圈的压缩率保持在25%左右，这个压缩率区间既能够保证在-20℃到50℃的使用温度区间内都有可靠的密封性能，又不会因为压缩量过大导致密封圈过早老化、失去弹性。挂孔的内径为6mm，既可以穿过常规的挂绳、S型挂钩，也不会因为开孔过大削弱凸耳位置的结构强度，凸耳与主体的连接位置做了R3的圆角过渡，避免应力集中导致的断裂问题，经过跌落测试验证，从1.5m高度自由跌落到水泥地面，连接位置也不会出现开裂、变形。
