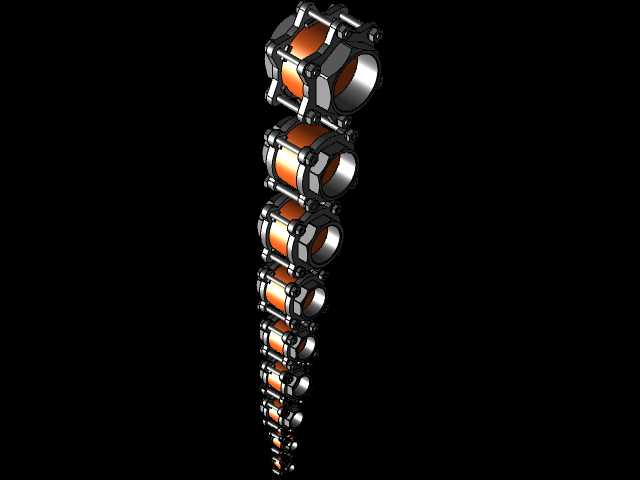

适配多管径管道的分散式水过滤装置结构

　　在民用供水、工业循环水、农业灌溉等涉及流体输送的场景中，管路过滤环节的适配性一直是工程选型的核心痛点之一，常规单规格过滤器往往只能对应固定管径的管路，遇到同一条管线上存在变径需求、或者多支路不同管径并行排布的工况时，往往需要采购多种规格的过滤单元分别安装，不仅增加了管路排布的空间占用，也提升了后期运维的备件储备成本。这款分散式水过滤装置的设计，正是瞄准了1/2英寸到4英寸区间的多管径适配需求，采用串联式模块化的结构思路，将不同通径的过滤单元整合为一体化的集成组件，可直接对应同一条输送线路上从细径支路到粗径主路的全段过滤需求，无需在变径节点额外加装转接法兰与独立过滤装置。从结构设计逻辑来看，装置整体采用沿流体流向逐级扩径的排布方式，

　　每个过滤单元对应一个标准管径的接口，单元之间采用螺栓紧固的法兰式连接结构，密封面内嵌耐水橡胶垫圈，可承受常规供水管路的工作压力，避免渗漏风险。每个独立过滤腔内部都设置了折流式流道，流体进入腔体后不会直接冲击滤网表面，而是沿腔体内壁形成旋流，大颗粒杂质会在离心力作用下先沉降到腔体底部的沉渣区，再经过滤网完成精细过滤，这种结构能有效降低滤网的堵塞概率，延长反冲洗的间隔周期，相比直通式过滤器更适合杂质含量波动较大的供水场景。安装边界方面，装置整体为长条形串接结构，所有接口的中心轴线保持在同一直线上，安装时可直接沿管路走向串接在管线中，不需要额外预留侧向的操作空间，每个过滤单元的侧面都预留了统一规格的排污口接口，

　　可根据现场运维需求选择统一接入排污总管，或者单独安装排污阀，适配不同安装空间的运维操作需求。滤网的固定采用压圈嵌入式结构，不需要额外的专用工具即可完成拆卸，运维人员可根据不同管路段的过滤精度需求，更换不同目数的滤网，比如前端4英寸主路可选择低目数的大流量滤网拦截大颗粒杂质，后端1/2英寸支路可选择高目数滤网保障终端出水水质，实现同一装置上的分级过滤效果。在实际工况适配中，这种集成式结构尤其适合老旧供水管线的升级改造项目，这类项目往往存在管线管径不统一、安装空间局促的问题，采用该装置可一次性替换原有管线上多个分散安装的不同规格过滤器，大幅压缩改造的施工周期，同时减少管路上的法兰连接点数量，降低长期使用中的渗漏隐患。

　　装置的外壳材质采用常规铸造工艺成型的金属结构，壁厚满足1.6MPa工作压力的强度要求，相邻过滤单元之间的连接螺栓采用均匀圆周排布，紧固力可均匀作用在密封面上，避免局部应力不均导致的密封失效。每个过滤腔的流道设计都经过通流截面积校核，保证对应管径下的额定流量不会产生过大的沿程阻力损失，不会影响整条管线的输水效率，即使在所有过滤单元同时工作的状态下，整体压降也控制在供水管网的允许波动范围内，不需要额外增加增压泵来补偿压力损失。
