机器人系统内置状态监测装置结构设计

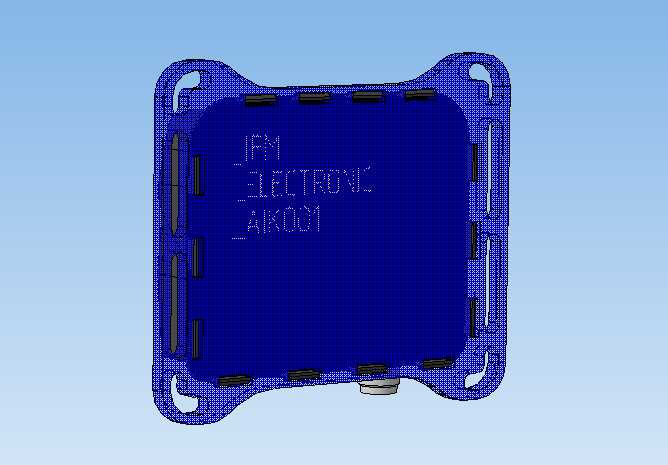

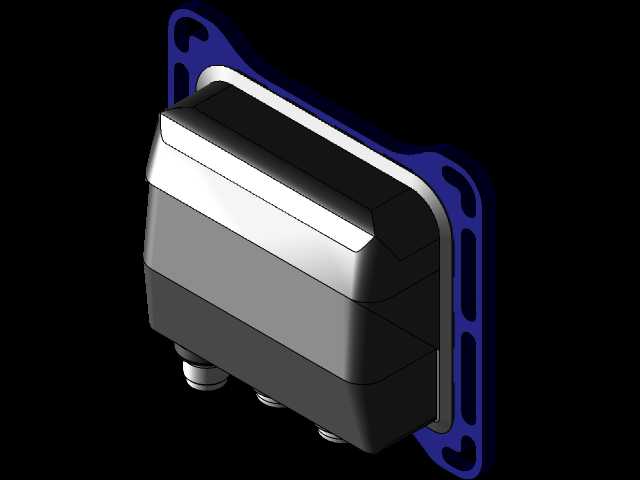

　　在工业机器人的整机集成设计中，内置状态监测单元是保障设备长期稳定运行的核心感知部件，这类装置通常嵌入机器人本体的关节腔体或底座内部空间，无需额外占用外部安装位，可实时采集设备运行过程中的振动、温度、内部工况等核心参数，为设备的 predictive maintenance（预测性维护）提供一手数据支撑，避免因核心部件突发故障导致的产线停摆。本次设计的内置监测装置，采用方形带安装耳的整体结构，主体壳体选用高强度工程塑料注塑成型，表面做哑光抗干扰处理，可有效屏蔽机器人内部伺服电机、动力线缆产生的电磁杂波，避免监测数据出现跳变误差。壳体四个角延伸出带安装孔的固定耳，安装耳上预留长圆形调节孔，可适配机器人内部不同间距的预装螺柱，

　　安装时无需额外加工转接支架，直接通过M3规格的内六角螺丝即可完成固定，安装公差补偿范围可达±1.2mm，能抵消机器人本体焊接、机加工环节带来的装配累积误差。壳体侧面预留多组卡扣式走线槽，内部集成的监测电路板通过四周的减震胶垫与壳体软连接，可过滤机器人高速运动过程中产生的高频振动，避免电路板上的贴片元件出现虚焊、脱落问题。装置正面丝印清晰的型号标识与品牌标注，方便产线装配人员快速识别部件规格，避免错装混装。从安装边界来看，装置整体厚度控制在18mm以内，可嵌入机器人关节处预留的20mm标准安装腔，不会与内部的谐波减速器、动力线缆、伺服驱动模块产生运动干涉；壳体边缘做R3圆角处理，装配时不会刮伤内部线缆的绝缘层，

　　也能避免操作人员在装配过程中被锐边划伤。在功能设计上，该监测装置预留标准工业通讯接口，可直接接入机器人的内部CAN总线网络，无需额外布设通讯线缆，采集到的运行参数可实时上传至机器人的主控制器，当监测到参数超出预设阈值时，可直接触发控制器的预警机制，提醒运维人员及时介入排查。壳体的密封结构采用周圈嵌入式硅胶密封圈，防护等级可达IP65，可适应机器人内部可能存在的油污、冷凝水侵蚀环境，即使在焊接、压铸等恶劣工况的机器人应用场景中，也能保证内部监测电路长期稳定工作。设计过程中充分考虑了机器人内部的空间约束，将所有接口统一布置在壳体单侧，走线方向与机器人内部线缆走向保持一致，方便装配人员整理线束，减少内部线缆的弯折半径，提升线缆使用寿命。

　　同时壳体表面预留的散热格栅与内部电路板的散热铜片位置对应，可将电路板工作产生的热量快速传导至机器人本体的金属结构上，无需额外加装散热风扇，既降低了装置自身的功耗，也避免了风扇转动带来的额外振动干扰监测精度。在结构强度校核环节，针对机器人急停时产生的15g瞬时冲击载荷，对壳体的安装耳、卡扣位置做了加强筋设计，通过有限元仿真验证，最大应力值远低于材料的屈服强度，可承受机器人全生命周期内的启停冲击不会出现断裂损坏。
