适配1至50毫米工件厚度的加工夹具

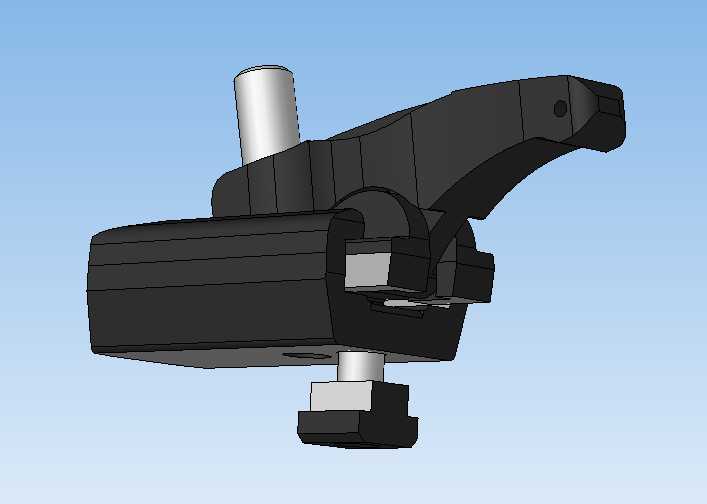

　　在常规机加工、小型零部件装配的生产场景里，不同厚度工件的快速装夹一直是一线操作中影响节拍的关键环节，这款夹具正是针对厚度区间1mm到50mm的板类、块类工件装夹需求设计，可直接适配台钻、小型铣床、工位装配台的安装基面，无需额外定制转接板即可完成固定。从结构逻辑来看，这款夹具采用偏心杠杆式的夹紧原理，扳动上部的压臂即可通过内部的偏心转轴带动压头完成下压与松开动作，相比传统螺旋压紧的夹具，单次装夹的动作行程更短，操作时无需反复旋转手柄，仅需一次扳动即可达到预设夹紧力，针对小批量多品种的加工场景，能有效减少装夹辅助时间。压臂的轮廓做了圆弧过渡处理，操作时不会出现尖锐棱角剐蹭操作人员手套的问题，压头位置采用可微调的浮动式设计，

　　夹紧时压头可以根据工件表面的平面度误差自动小角度偏转，保证压合面与工件表面完全贴合，避免局部应力集中压伤较薄的工件表面，针对1mm厚度的薄板类工件，也不会出现压痕或者夹翘变形的问题。底部的固定螺杆采用贯穿式安装结构，安装基面仅需加工对应直径的光孔即可完成固定，无需额外加工螺纹孔，适配T型槽工作台、木质装配工位台、铝型材机架等多种安装基面，固定端的锁紧螺母采用带防滑纹的六角结构，徒手即可完成初步锁紧，如需更高的固定强度，使用普通开口扳手即可进一步加固，不需要定制专用的安装紧固件。夹具的主体承载结构采用一体式的块状本体，所有受力部位均做了加厚处理，夹紧过程中本体不会出现形变偏移，压臂的转轴位置采用耐磨的衬套结构，

　　长期反复扳动使用也不会出现转轴旷量，保证夹紧位置的重复精度，在批量加工同规格工件时，首次调整好压头行程后，后续装夹无需重复调整，即可保证每次的夹紧位置一致，减少工件的定位误差。从安装边界来看，夹具整体的横向占用空间较小，在台钻工作台上安装时，不会遮挡钻削区域的排屑空间，压臂抬起后的最大开口高度可以覆盖50mm厚度的工件，压臂的水平伸出长度可以保证压合点落在工件的有效装夹区域内，不会出现压合点过于靠近工件边缘导致装夹不稳的问题。针对不同材质的工件，压头的接触端面可以更换不同材质的垫块，比如加工铝件、铜件等软质金属时，可以更换尼龙或者铜质垫块，避免夹伤工件已加工表面；加工钢件、铸铁件时，可以更换硬质钢垫块，

　　保证夹紧力足够的同时不会出现压头磨损。在实际使用场景中，这款夹具不仅可以用于机加工工序的工件装夹，也可以用于装配工序中零部件的压紧固定，比如小型电子元器件的压装、钣金件的铆接固定等场景，都可以通过这款夹具完成快速装夹，不需要根据不同工序更换不同的装夹工具。夹具的整体结构没有复杂的液压、气动元件，纯机械结构的设计故障率极低，日常使用仅需定期在转轴位置添加少量润滑脂即可长期维护，不需要复杂的保养流程，适合小型加工车间、装配工位、维修班组等场景使用，针对没有集中供气、液压站的作业场景，纯手动的操作方式也可以完全独立使用，不需要额外配套动力源。在设计过程中，这款夹具的所有操作部件均做了人机工程优化，压臂的握持位置符合人手操作的自然角度，扳动时的施力方向与手臂自然施力方向一致，长期重复操作也不会造成操作人员的手腕疲劳，夹紧力的大小可以通过偏心转轴的偏心量进行预设，针对不同硬度的工件，可以调整偏心转轴的初始位置来改变最大夹紧力，避免夹紧力过大导致工件变形，或者夹紧力过小导致加工过程中工件移位。
