张拉整体空间索杆支撑结构三维设计

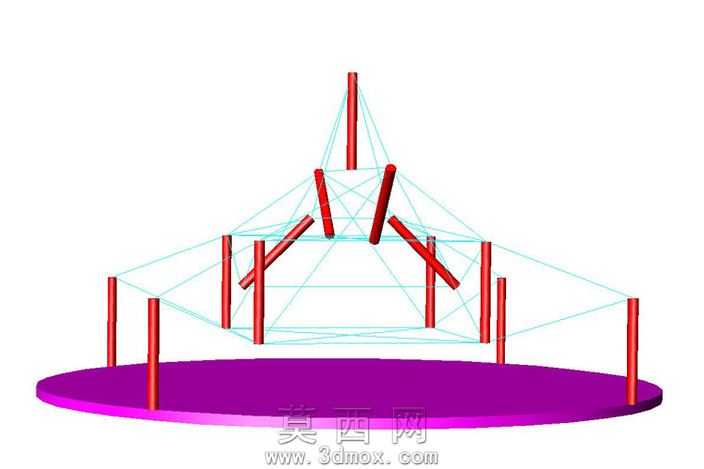

本作品为张拉整体结构的三维建模设计，采用三维建模软件完成全参数化构件搭建，完整还原张拉整体体系自平衡、索杆协同受力的核心特征。建模过程中首先完成底部圆形承载基座的构建，采用实体拉伸命令生成具有一定厚度的圆盘结构，赋予其高饱和度的紫色哑光材质，模拟实体刚性承载平台的质感，基座边缘做微小倒角处理，避免渲染时出现生硬的棱角反光。上部结构采用离散式刚性压杆与柔性拉索组合的形式，所有竖向及斜向刚性压杆均采用圆柱实体建模，统一赋予亮红色金属烤漆材质，压杆长度根据空间受力点位精准计算，不同位置的压杆按照张拉受力逻辑设置不同的倾斜角度，从基座边缘向上逐步收束，形成中心高耸、四周舒展的空间形态。柔性拉索部分采用细径圆柱线体建模，赋予半透明的浅青色轻质材质，模拟钢索受拉张紧的状态，拉索按照张拉整体的拓扑连接逻辑，依次连接各压杆的端点与基座上的锚固点位，形成闭合的自平衡受力网络，不存在多余的冗余约束。渲染阶段采用均匀的漫反射光照环境，避免强阴影遮挡结构的连接细节，通过材质的色彩区分清晰展现刚性压杆受压、柔性拉索受拉的构件分工，直观呈现张拉整体结构“压杆离散、拉索连续”的力学特性。设计过程中严格遵循张拉结构的受力原理，所有构件的空间定位均经过点位坐标校准，确保每根拉索与压杆的连接节点精准对齐，还原张法结构依靠预张力实现整体自稳的核心设计思路，完整展现这类轻型空间结构的形态特征与构造逻辑，可用于结构力学演示、空间结构方案参考等场景。
