小型涡桨动力装置结构设计方案

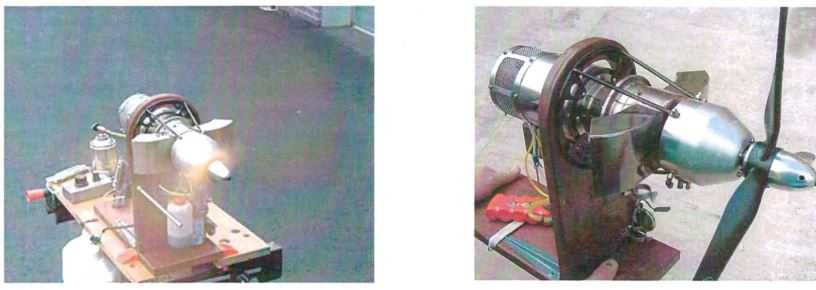

　　这款小型涡桨动力单元的结构设计，核心面向小尺寸航空模型、小型实验性无人飞行器的动力需求场景，在航模赛事、低空低速实验飞行器验证、教学演示教具等场景中都有明确的适配空间。整套动力单元采用星型布局的核心机搭配前置减速螺旋桨的结构，核心机部分整合了压气段、燃烧段与涡轮做功段，外部通过支架结构完成各段壳体的同轴固定，避免高转速下的同轴度偏差带来的振动损耗。从实际功能实现来看，动力单元启动后，核心机涡轮输出的高转速低扭矩动力，通过前端的皮带减速机构完成转速匹配，将输出转速调整到螺旋桨高效工作的区间，驱动双叶螺旋桨产生轴向推力，整套传动结构的张紧机构集成在核心机侧方的安装支架上，可通过调整支架固定螺栓的位置改变皮带张紧度，

　　适配不同工况下的传动负载需求。设计过程中优先考虑了小型动力单元的安装兼容性，核心机的安装底座采用标准化的孔位布局，底座上预留的四个安装孔可直接适配常见航模机身的安装架尺寸，不需要额外制作转接件即可完成固定，整体径向最大尺寸集中在皮带轮与涡轮壳体位置，轴向长度从螺旋桨桨尖到后端启动电机端面的尺寸控制在适配1.2米到2米翼展航模的安装边界内，不会因为动力单元尺寸过大挤占机身内的设备安装空间。结构细节上，核心机外部的燃油供给组件、点火组件都通过独立的小支架固定在主安装底座上，管路走线沿支架内侧排布，避免螺旋桨转动产生的气流扰动管路连接，同时所有外部组件的固定位置都做了动平衡配平考量，

　　在核心机总装阶段可通过调整外部组件的安装位置抵消转子转动带来的偏心振动。进气道设置在核心机侧上方，避开螺旋桨后的紊流区域，保证高转速下的进气效率，排气口朝向侧下方，避免高温排气直接冲刷机身结构。整套结构的受力路径设计清晰，螺旋桨转动产生的轴向拉力直接通过前端的桨毂轴承座传递到主安装支架，再传递到机身承力结构，核心机工作产生的反扭矩则通过底座的固定螺栓抵消，传动皮带的张紧力由支架上的加强筋承担，不会传递到核心机壳体上造成壳体变形。针对小型动力单元常见的散热问题，设计中在涡轮壳体外部预留了散热鳍片的安装位置，可根据工作时长需求加装散热组件，避免长时间高转速工作下的壳体温度过高，同时前端的减速皮带轮采用镂空结构，

　　转动过程中可带动气流掠过核心机前端的轴承位置，辅助降低轴承工作温度。在安装维护的便利性设计上，所有外部管路接头都采用快拆结构，不需要拆解核心机即可完成燃油管路、点火线路的更换，螺旋桨的固定采用快拆桨夹结构，可根据不同飞行场景快速更换不同尺寸、不同桨距的螺旋桨，调整动力输出特性。整套结构的公差配合设计上，核心机转子与壳体之间的配合间隙控制在满足热胀冷缩需求的范围内，避免工作温度升高后转子与壳体发生剐蹭，轴承位置采用过盈配合加定位销的固定方式，保证高转速下的轴承定位精度，减少长期使用后的位置偏移。
