3毫米LED适配聚碳酸酯透光透镜结构设计

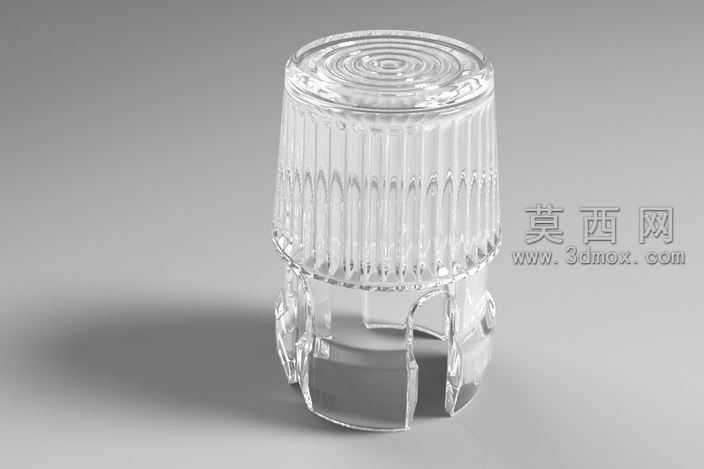

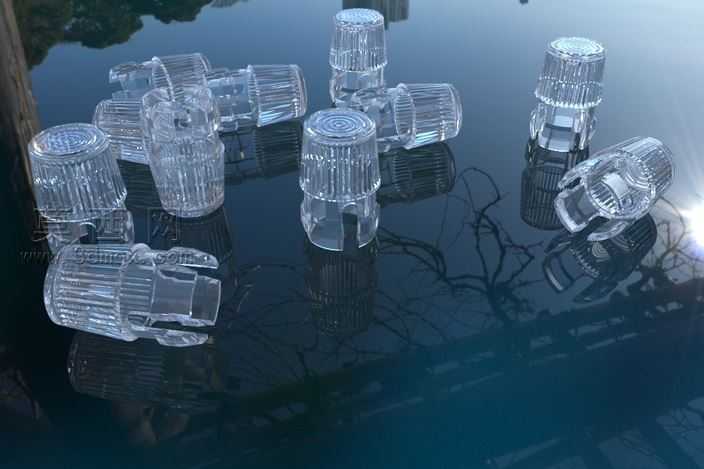

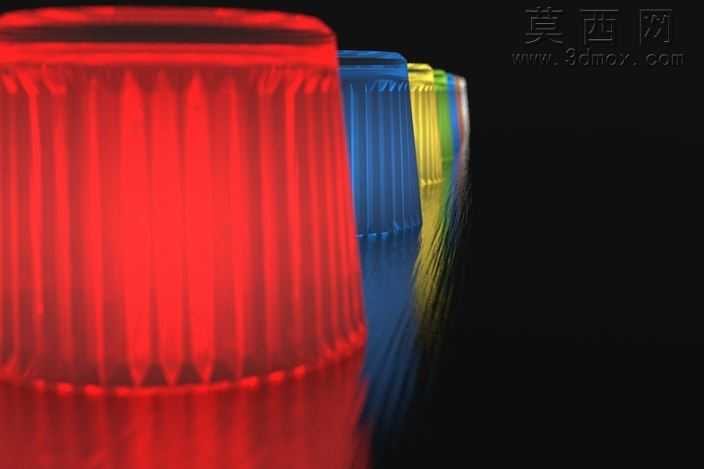

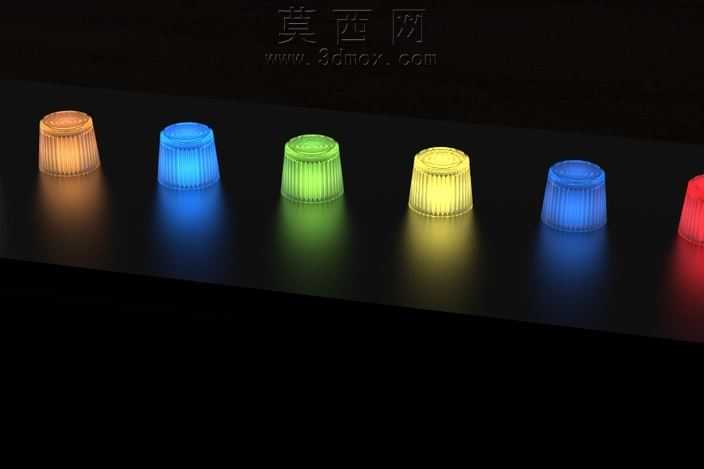

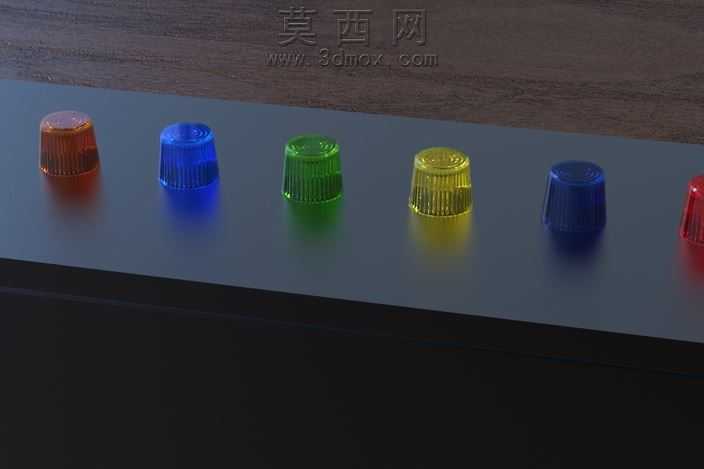

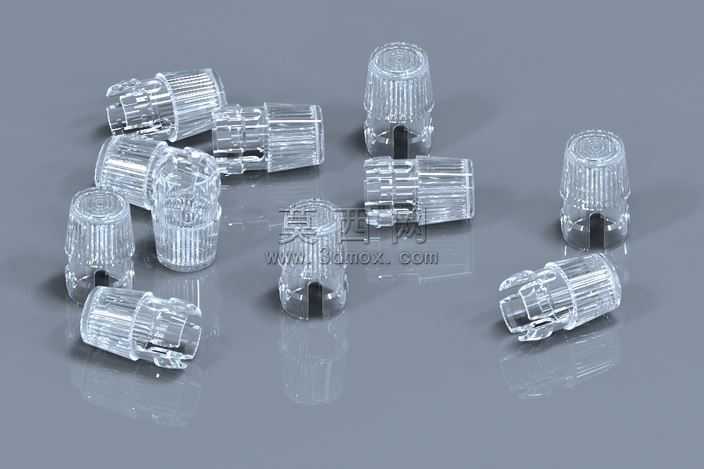

本作品为适配3毫米规格LED的聚碳酸酯材质透光透镜三维模型，建模阶段采用参数化设计逻辑完成全结构搭建，首先基于透镜的装配需求确定底部卡扣式连接结构的尺寸基准，针对3毫米LED的安装场景，将底部卡扣的开合角度、卡爪壁厚做了适配性设计，保证透镜可以稳固卡接在面板或灯座结构上，不会出现松脱移位的问题。模型中部主体为等壁厚的筒状结构，外壁设计有均匀分布的竖向棱纹，该结构在建模时通过阵列特征完成，棱纹的弧度、深度经过反复调整，既可以在注塑生产时保证材料均匀填充，避免出现缩痕、缺料等成型缺陷，也能够对光线起到侧面匀化的作用，减少光线从侧壁溢出产生的杂散光。透镜顶部采用同心圆菲涅尔纹理设计，建模时通过回转切除加环形阵列的方式完成每一圈环纹的曲率调整，匹配聚碳酸酯材料1.58左右的折射率，让LED发出的光线经过顶面后可以按照预设的角度出射，实现预期的配光效果。材质渲染阶段选用高透明聚碳酸酯材质球，调整材质的透射比、粗糙度、折射率参数，还原聚碳酸酯材料高透光、轻微表面反光的真实质感，同时对棱纹边缘、卡扣边角做了微小的圆角处理，既符合注塑生产的脱模要求，也避免尖锐边角在渲染时出现生硬的黑边。整体设计兼顾光学性能与装配实用性，结构上没有冗余特征，所有壁厚保持均匀一致，符合塑料光学件的生产工艺要求，可直接用于LED灯具的光学结构验证、装配干涉检查以及渲染展示使用。
