手动滑台式精密夹持定位工装结构

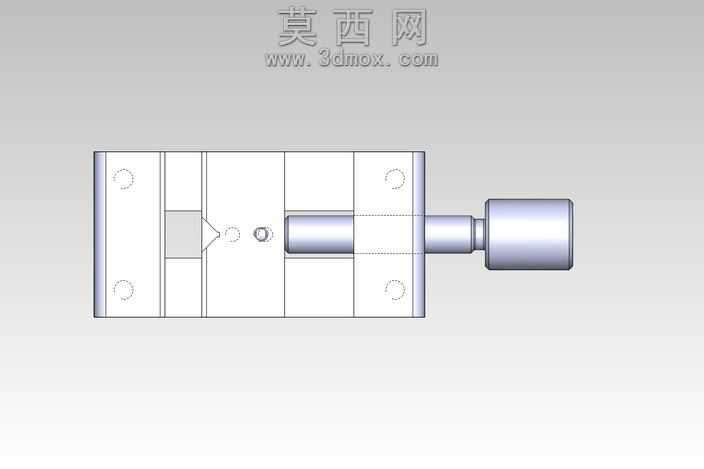

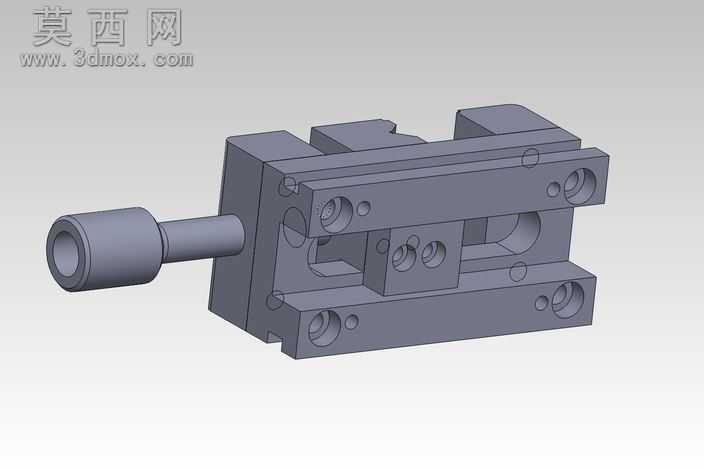

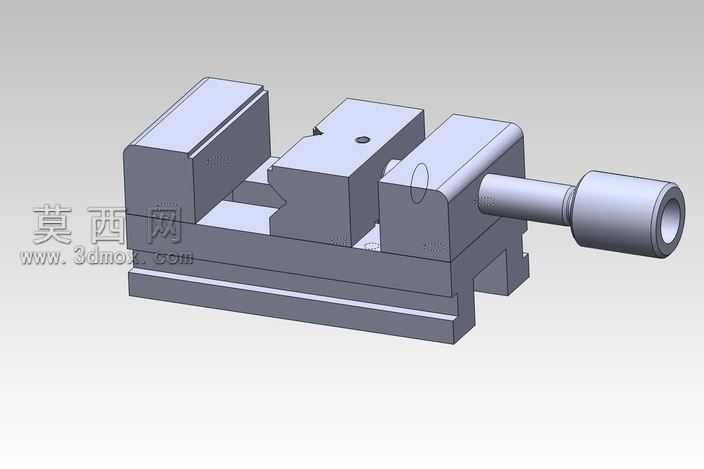

该作品为机械结构类三维建模作品，整体采用块式组合化的结构设计思路，以SolidWorks为建模载体完成全参数化的零件创建与装配约束搭建。建模过程中首先从核心的滑动基座入手，通过拉伸、切除、孔特征阵列等基础命令完成基座主体的轮廓构建，针对基座上的安装孔、导向槽、限位沉台等细节特征，采用草图完全定义的方式保证尺寸精度，避免后续装配出现配合干涉。滑动载台部分与基座采用平行导向的配合逻辑，建模时严格控制导向面的平行度公差，在载台上预留多组不同规格的安装螺孔与定位销孔，满足不同工况下的功能件装夹需求。手动驱动部分采用阶梯轴式的调节杆结构，杆身与基座的轴孔采用间隙配合的设计逻辑，端部设置握持段的防滑纹理特征，通过旋转或推拉即可实现载台的位置调节，结构简单可靠，无需额外动力源即可完成手动操作。整体装配完成后，对所有配合面进行干涉检查，逐一修正孔位对齐偏差、轴孔配合间隙不合理等问题，保证滑动过程无卡滞、定位无偏移。渲染阶段采用哑光金属灰的材质赋予所有结构件，模拟普通碳钢精加工后的表面质感，未添加多余的装饰性材质，重点突出机械结构本身的几何特征与装配逻辑，通过等轴测视角的渲染图清晰展示各个部件的连接关系、孔位分布与整体布局。整个设计遵循机械加工的工艺合理性，所有特征均考虑了铣削、钻削的加工可行性，没有出现无法加工的倒扣或薄壁极端结构，既满足了三维建模练习的技能训练目标，也具备小型手动定位工装的实用参考价值，完整呈现了从零件草图绘制、特征构建、虚拟装配到渲染出图的全流程三维设计过程，结构紧凑，功能逻辑清晰，各部件的尺寸比例协调，导向、驱动、装夹三个功能模块划分明确。
