石油钻井作业平台结构三维设计

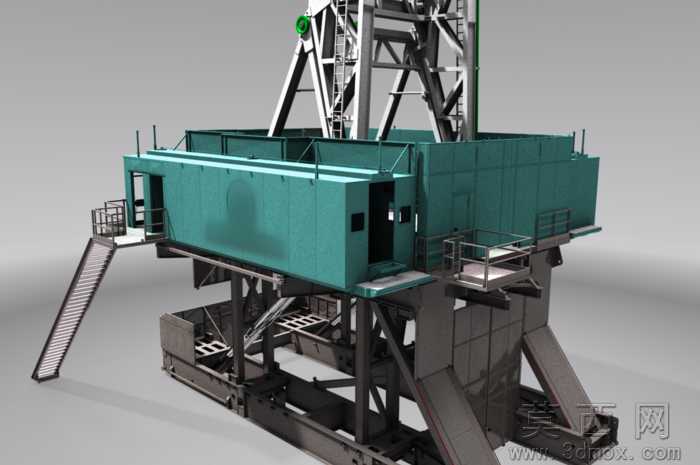

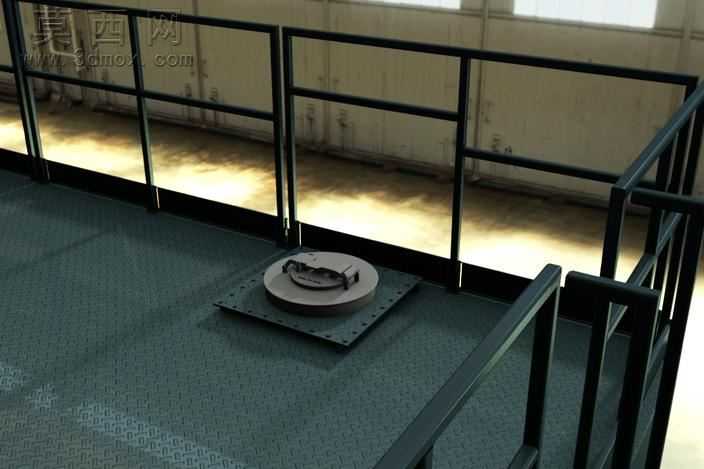

本作品为石油钻井作业平台的三维结构设计，建模过程中严格参照陆上石油钻机钻台的实际工程结构比例搭建，整体采用分层式结构设计逻辑，将平台划分为上层操作舱段、中层支撑框架、底部滑移基座三个核心功能区块。建模阶段优先完成主体承载框架的参数化搭建，采用型钢桁架结构作为核心支撑，所有承重梁、斜撑、连接节点均按照实际焊接装配关系完成实体建模，还原了钻台结构的力学传递路径，确保各部件的装配间隙、连接位置完全符合工程实际。上层操作舱段采用模块化舱室设计，完整还原了封闭操作间的舱壁结构、出入口位置、周边安全护栏布局，配套搭建了斜向登平台梯道，梯道的踏步倾角、扶手高度、平台衔接位置均参考现场安全规范设置，同时在舱体顶部预留了井架安装对接接口，匹配钻机井架的下部安装定位结构。中层支撑区域还原了钻台下方的设备安装空间，预留了井口操作区域的镂空结构，配套搭建了斜向逃生滑道、层间走台格栅结构，所有走台的防滑格栅、侧边防护栏均做了细节还原。底部基座部分还原了钻台的滑移轨道结构，可直观展示钻台整体的移位调节结构。材质渲染阶段针对不同部件做了区分处理：上层舱体外壁采用哑光青绿色工业防护漆材质，还原野外作业设备的涂装质感；支撑框架、基座、梯道等金属结构件做了分色处理，承重结构采用深灰色金属防锈漆材质，护栏、梯道扶手采用亮银色金属材质，格栅踏板做了防滑纹理的凹凸贴图处理，增强结构的真实感；渲染过程中采用柔和的工业场景布光，通过多角度光源凸显结构的层级关系，避免金属材质出现过强反光遮挡结构细节，同时添加了柔和的环境遮蔽效果，强化各部件连接位置的结构层次感。设计过程中重点考量了钻台的功能分区合理性，将操作区域、通行区域、设备安装区域做了明确的结构划分，既还原了真实钻井平台的外观形态，也清晰展示了内部支撑结构的装配关系，可用于石油钻机结构认知、钻台布局方案展示等场景。
