铝型材基座微型辊道输送模组结构

　　这套辊道结构常被集成在小型自动化生产线的工位衔接段，比如3C电子零部件的工序间流转、小型五金件的装配线接驳，或是实验室小型物料的传递工位，相比大型输送辊道，它的占用空间更小，适配狭窄安装空间内的短距离物料输送需求，单段模组可独立使用，也可多段拼接组成更长的输送线体，适配不同长度的工位布局需求。辊道的基座采用标准工业铝型材加工，型材本身自带的T型槽结构可直接配合T型螺栓完成整体固定，不需要额外焊接安装基座，安装时可根据现场布局灵活调整固定位置，后期改造移位也不需要破坏原有安装面，适配柔性生产线的快速调整需求。铝型材的截面选型经过载荷校核，可承载单段上总重不超过30kg的小型工件，辊筒安装位直接在型材的槽位内加工定位，

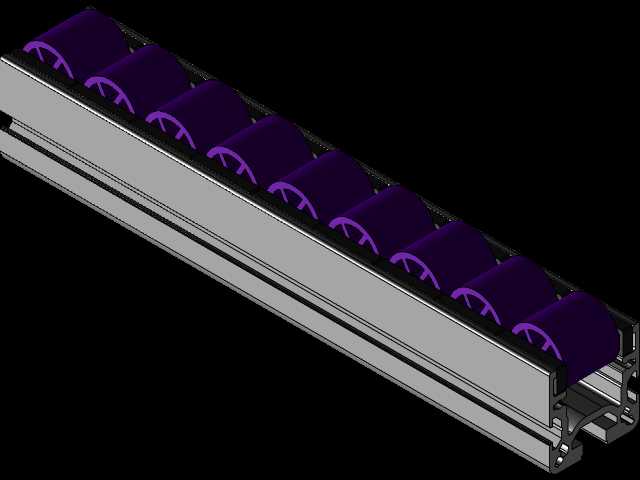

　　保证每根辊筒的安装同轴度误差控制在0.1mm以内，避免工件输送过程中出现跑偏、卡滞的问题。紫色的辊筒采用包覆式设计，外层为聚氨酯材质，内层为硬质塑料芯轴，相比全金属辊筒，它的表面摩擦系数更高，输送表面光滑的小型工件时不会出现打滑问题，同时聚氨酯材质具备一定的缓冲性能，输送易碎类小型工件时不会磕碰划伤工件表面，辊筒的芯轴内嵌微型轴承，转动阻力小，仅需很小的推力即可带动工件滑动，无动力状态下也可依靠工件自身重力或人工推送完成流转，也可根据需求在端部加装同步轮，连接小型减速电机实现动力输送。设计过程中优先考虑了安装兼容性，辊筒的间距设置为30mm，可输送最小尺寸不小于40mm的小型工件，避免小尺寸工件卡在两根辊筒的间隙之间，

　　辊道的整体宽度可根据输送工件的尺寸调整铝型材的裁切长度，辊筒的数量也可根据输送段的长度灵活增减，不需要重新开模制作基座，大幅降低非标定制的成本。安装边界方面，单段标准模组的基座高度与常用的2040铝型材工作台面高度齐平，可直接与现有工作台面无缝衔接，不需要额外设置过渡坡道，工件可直接从工作台面滑入辊道，或是从辊道输送至工作台面，辊道的两侧预留了传感器安装槽位，可直接安装光电传感器检测工件到位情况，适配自动化生产线的信号采集需求，不需要额外焊接传感器安装支架。结构设计上做了免维护考量，辊筒的轴承采用预润滑密封轴承，日常使用不需要额外加注润滑脂，铝型材基座表面做了阳极氧化处理，长期在车间环境下使用不会出现锈蚀问题，表面沾附的油污、

　　灰尘可直接用抹布擦拭清理，不会残留污渍。辊筒与基座的连接采用快拆结构，单根辊筒损坏时不需要拆解整段辊道，仅需从型材端部抽出定位销即可更换损坏的辊筒，维护耗时不超过两分钟，大幅降低产线停机维护的时间成本。在实际选型应用中，这套辊道结构可搭配挡停机构使用，在指定工位实现工件的临时停留，满足装配、检测工序的作业需求，也可在辊道侧面加装导向条，对输送的工件进行侧向定位，保证工件输送过程中的位置一致性，适配后续工位的机械手取料定位需求。针对洁净车间使用场景，可将辊筒材质更换为防静电聚氨酯，避免输送电子元器件过程中产生静电积累损坏元器件，基座铝型材也可选用洁净级阳极氧化处理的型材，表面不易积尘，满足洁净车间的使用要求。
