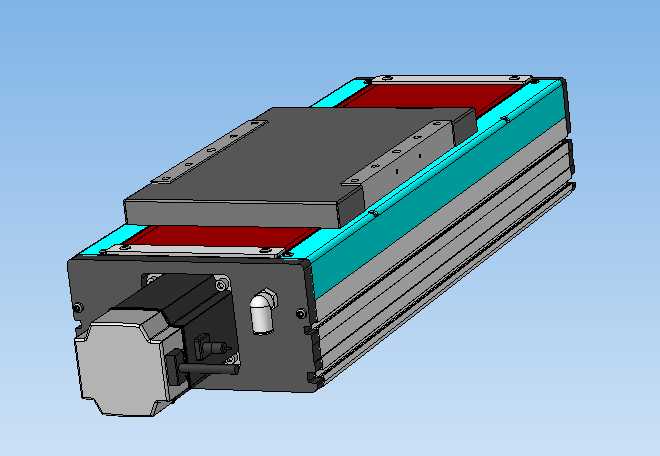

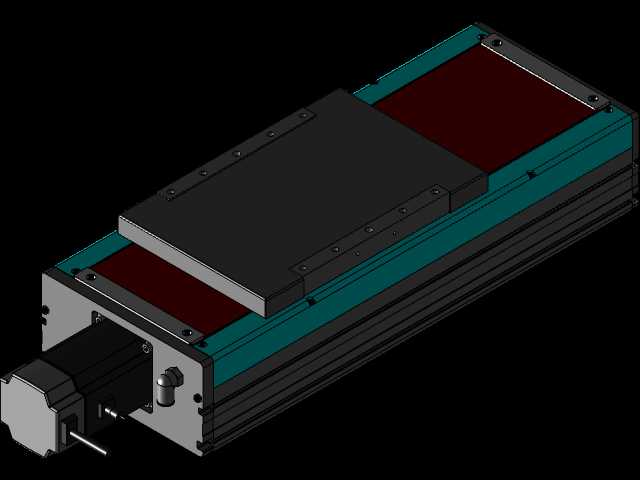

这款线性致动器在非标自动化产线改造、精密检测工位进给、小型专机直线动作单元里的适配性很强,做结构选型时经常会碰到需要短行程高响应直线输出的场景,比如电子元器件的视觉检测对位、小型零件的压装工位进给、工装夹具的位置切换,这类场景不需要长行程重载,但对传动的响应速度、重复定位精度、安装空间的紧凑度有明确要求,这款150mm行程的伺服驱动线性致动器刚好匹配这类工况的需求。从结构设计逻辑来看,这款致动器采用伺服电机直连驱动的布局,没有额外增设同步轮或者减速机构的冗余设计,750W伺服电机的输出扭矩足够覆盖150mm行程下的常规负载需求,直连结构能最大程度降低传动背隙,避免中间传动环节带来的精度损失,对于需要频繁启停、快速换向的工位来说,
这种结构的传动刚性和响应速度都有足够保障。本体的滑台部分采用全封闭防护结构,侧面设置的风琴式防护挡板可以阻挡车间环境里的切削碎屑、粉尘、切削液溅入内部传动副,在机加工上下料工位、打磨工位这类粉尘较多的场景下使用,能有效延长内部导轨和丝杠的维护周期,不用频繁拆解清理内部传动件。滑台的安装面做了密集的标准螺纹孔阵列,不管是直接安装工装夹具、气动夹爪还是视觉检测模块,都不需要额外做转接板的二次加工,能减少设计阶段的出图工作量,也能降低安装时的累积误差。从安装边界尺寸来看,这款致动器的本体宽度控制得比较紧凑,电机侧的伸出长度做了优化,没有出现电机外伸过长导致安装空间浪费的问题,在做设备布局时,
150mm的有效行程对应的本体总长度不会占用过多的机架安装空间,底部的安装基准面做了精磨处理,和设备安装机架贴合时能保证整体的安装平面度,不需要额外刮研调整基准。内部传动采用精密滚珠丝杠搭配线性导轨的组合,丝杠的导程选型匹配伺服电机的额定转速,能保证进给速度在常规工况下的平稳性,不会出现低速爬行的问题,导轨的滑块预紧等级适配常规的精密传动需求,侧向负载和倾覆力矩的承载能力足够应对单工位的偏心负载场景,比如滑台单侧安装夹爪取放零件时,不会因为偏载导致滑台卡滞或者精度快速衰减。在实际做三维建模适配时,这款模型的各个零件拆分逻辑清晰,电机安装座、丝杠支撑座、滑台本体、防护挡板、端盖等部件都做了独立的实体建模,
装配约束完全按照实际装配关系设置,做干涉检查时可以直接调用模型验证周边管线、机架、相邻工位的空间间隙,不用再重新测绘建模。比如在做3C产品的组装工位设计时,把这款致动器作为Y轴进给单元,上方搭配小型气动吸嘴,就能完成小零件的精准取放动作,全封闭结构也能适配组装车间里的轻微粉尘环境,不会因为杂物进入导致传动卡滞。另外这款致动器的侧面预留了传感器安装槽位,可以直接安装原点、正负限位的光电传感器,不用额外设计传感器安装支架,在做电气布线时,电机的线缆接口位置做了侧置设计,线缆可以顺着本体侧面的走线槽布置,不会和滑台的运动轨迹产生干涉,布线时能节省大量的理线空间,也避免运动过程中线缆被滑台剐蹭破损。做结构校核时可以看到,端盖部分的密封结构做了嵌入式设计,能防止少量的油污从端部渗出,保持设备安装面的整洁,丝杠的螺母座和滑台的连接采用刚性锁紧结构,传动过程中不会出现连接松动的问题,长期运行下的精度保持性更好。对于需要做设备改型的场景,这款致动器的安装孔位采用通用的标准化间距设计,如果后续需要更换更长行程的同系列模组,只需要调整本体长度,安装孔位可以直接兼容,不用重新加工机架的安装孔,能大幅缩短设备改型的周期。
