多规格垂直交叉管道连接固定支架

　　在流体输送、气动回路搭建、自动化设备气路排布、实验室管路布设等场景中，经常会遇到两根不同管径管道呈90度垂直交叉的布设需求，这类场景下如果采用独立管夹分别固定两根管道，不仅会占用更多安装空间，还容易因为两个管夹的安装基准不统一，导致管路受力偏移，长期运行下出现接头松动、管路磨损泄漏的问题。这套交叉固定管道支架就是针对这类垂直交叉管路的安装痛点设计的一体式固定结构，区别于传统分体式管夹的安装逻辑，它将两个轴向垂直的管夹腔体集成在同一个本体上，一次安装即可完成两根交叉管道的位置锁定，大幅缩减安装所需的排布空间，同时保证两根管道的相对位置精度，避免管路运行过程中出现相对位移。

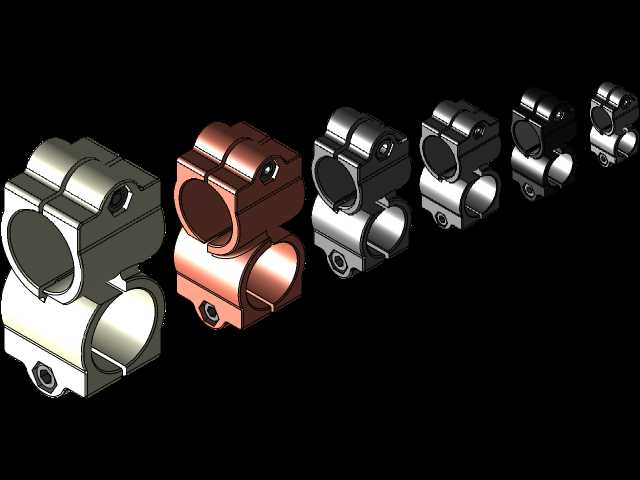

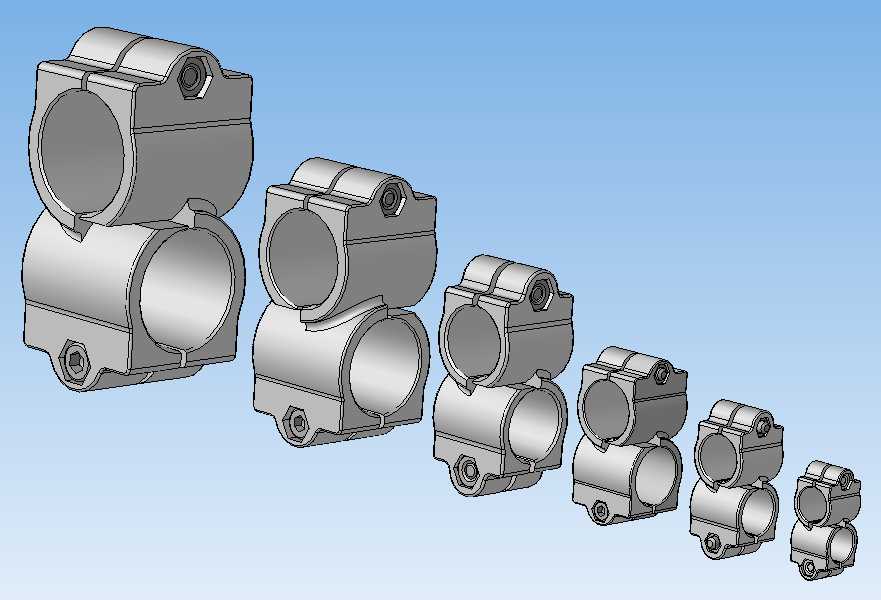

　　从结构设计来看，该系列支架覆盖了从15mm到50mm的常用管道外径适配范围，不同规格的支架对应不同的管径组合，能够满足从小口径气动软管、仪表导压管到中等口径给排水管、线缆保护管的交叉固定需求。每个固定腔体都采用对开式抱合结构，上半部分的夹片与下半部分的本体通过侧边的内六角螺栓实现锁紧，安装时不需要完全穿套管道，只需要将管道放置在对应腔体的弧形槽内，扣合上半夹片后拧紧螺栓即可完成固定，对于已经布设完成的管路改造场景十分友好，不需要拆卸原有管路的两端接头就能完成支架加装。两个垂直排布的腔体在本体上呈上下错位布局，避免两根交叉管道在交叉点直接接触，既可以减少管道运行时的振动传递，也能避免不同介质管路之间的温度干扰，比如冷水管道与热水管道交叉布设时，错位结构可以预留出足够的间隙做保温层包裹，不会出现保温层被挤压破损的问题。

　　安装边界方面，该系列支架的底部预留了统一规格的安装沉孔，可以通过螺栓直接固定在安装基面、设备框架或者铝型材支架上，安装孔的位置经过统一校准，同系列不同规格的支架安装孔位保持一致，在做管路系统扩容或者管径调整时，不需要重新在基面上打孔，直接替换对应规格的支架即可完成改造，大幅降低后期运维的改造成本。夹片内侧的弧形面与管道外径的贴合度经过结构优化，锁紧后接触面积可以达到管道外圆周的70%以上，相比普通窄边管夹，单位面积的压紧力更小，不会出现薄壁塑料管、铝管被夹变形的问题，同时足够的抱紧力可以承受1.2MPa以内管路压力带来的轴向推力，满足常规低压流体输送管路的固定需求。

　　在实际选型应用中，针对气动设备的气路排布场景，小规格的支架可以同时固定主供气管道与分支供气管道，垂直交叉的结构刚好适配主路垂直走管、支路水平引出的常规布管逻辑，一体式结构不需要额外做转接件，让设备内部的管路排布更加整齐，减少气路接头的使用数量，降低泄漏点数量。在民用给排水管路改造场景中，中等规格的支架可以用于墙面内的冷热水管交叉固定，错位结构预留的间隙可以方便施工人员包裹保温棉，避免冷水管凝露、热水管热量流失的问题。在工业生产线的线缆保护管布设场景中，该支架同样可以用于穿线管的交叉固定，金属材质的本体可以提供足够的结构强度，应对生产线运行时的持续振动，避免穿线管松动移位导致的线缆磨损问题。

　　设计过程中针对不同材质管道的适配性也做了对应考量，支架的夹片与本体接触面都做了钝化处理，没有尖锐的毛刺棱角，锁紧时不会划伤管道外壁，对于PVC、PPR等塑料材质管道，也可以在弧形槽内加装橡胶减震垫，进一步提升抱紧摩擦力，同时隔绝金属支架与塑料管道的直接接触，避免长期接触出现的材料老化加速问题。整个支架的结构没有多余的冗余设计，本体采用一体压铸成型后做机加工校准，两个垂直腔体的轴线垂直度公差控制在0.1mm以内，保证固定后的两根管道可以保持严格的垂直状态，不会出现管路别劲的问题，减少管路接头处的长期应力，延长整个管路系统的使用寿命。
