适配90mm铝型材的可调角度旋转连接支架

　　在工业铝型材搭建的框架体系中，不同段型材之间的角度连接一直是现场装配的常见痛点，尤其是需要在使用过程中调整相对角度的工位，常规的角码、固定连接件无法满足角度可变的需求，这款适配90mm规格铝型材的旋转支架，正是针对这类场景开发的铰接连接构件。从实际应用场景来看，这类支架多用于铝型材搭建的设备防护门开合铰接、流水线工位挡边角度调整、操作面板支撑角度调节、小型物料挂架的角度翻转结构，也可用于轻型工作台的拓展附件铰接，比如工作台侧置的工具挂板、文档看板的角度调整，不需要额外焊接或者打孔攻丝，完全依托铝型材本身的T型槽完成安装固定，适配欧标90mm截面的通用工业铝型材，不需要对型材做二次加工，现场装配效率远高于自制的焊接铰接件。

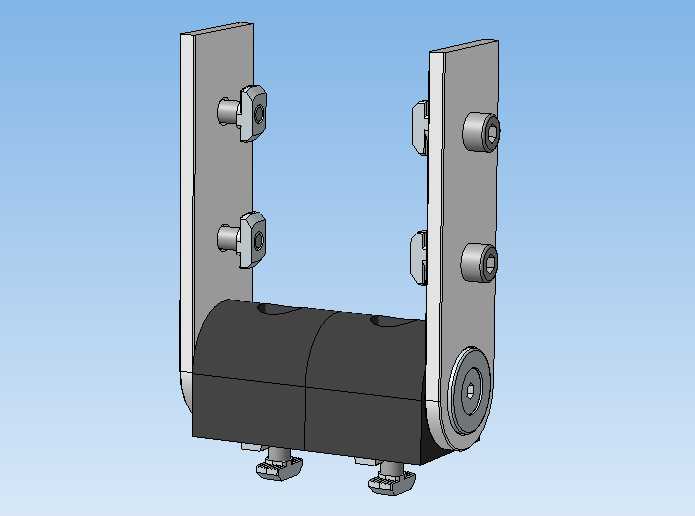

　　从功能特性上看，这款支架采用双侧夹板配合中部旋转铰接座的结构，两侧的立式安装板分别对应两根需要实现相对转动的铝型材，每块安装板上配置两颗T型螺栓适配的安装孔位，螺栓头可直接嵌入铝型材的T型槽内，拧紧螺母后即可将夹板与型材端面牢牢固定，不会出现型材表面压溃或者连接松动的问题。中部的旋转铰接部分采用分体式阻尼转轴结构，两个半壳对合后包裹住转轴芯轴，转轴端部设置轴向锁紧螺钉，可根据实际使用的阻尼需求调整锁紧力度，既可以实现无档位的任意角度悬停，也可以在锁紧后实现角度固定，不会因为搭载的附件自重出现角度下坠的问题。支架底部还设置了两个辅助定位的凸台结构，当支架处于0度闭合状态时，凸台可嵌入铝型材的槽口内，承受额外的剪切载荷，避免连接螺栓长期受剪出现疲劳断裂的问题。

　　设计思路上，这款支架完全遵循铝型材配件的无损伤安装原则，所有与型材接触的安装面都做了平面度处理，表面粗糙度控制在Ra3.2以内，不会刮花铝型材的阳极氧化表面，安装板的厚度根据90mm型材的槽口间距做了匹配，安装后夹板侧面与型材侧面齐平，不会突出型材表面影响后续的附件安装。旋转部分的转动间隙控制在0.1mm以内，转动过程中没有明显的旷量，同时铰接处预留了润滑脂存储槽，长期使用也不会出现转动卡滞的问题。整体结构没有采用焊接工艺，所有零件都是机加工或者钣金冲压成型，零件一致性好，批量装配时不需要额外修配，互换性强。

　　从安装边界尺寸来看，单侧立式安装板的高度适配90mm型材的安装面，安装孔的中心距严格匹配90mm欧标铝型材的槽口中心距，不需要现场重新打孔定位，中部旋转座的直径控制在合理范围内，当两根型材旋转至180度平齐状态时，旋转座不会突出型材的安装平面，最小闭合角度可以达到0度，也就是两根型材完全贴合平行，最大开启角度可以达到180度，完全覆盖常规工位调整的角度需求。安装时只需要将T型螺栓预先滑入铝型材的T型槽内，对准安装板的孔位套入后拧紧螺母即可，整个安装过程不需要复杂工装，单人即可完成操作，后期维护时只需要松开锁紧螺钉即可调整阻尼或者拆卸支架，不会对原有铝型材框架造成任何破坏。相较于市面上常规的铝型材铰接件，这款支架的承载能力更强，双侧双螺栓的固定方式可以承受更大的径向载荷，适合搭载重量稍大的操作面板、防护挡板这类附件，不会出现连接变形的问题。
