100x600规格双列链式输送机构布局设计

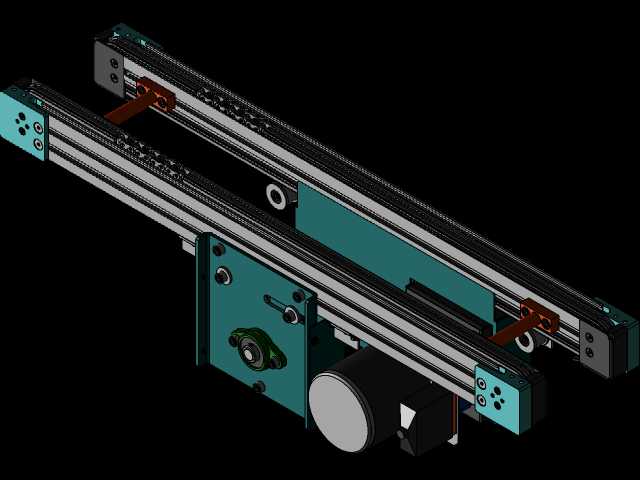

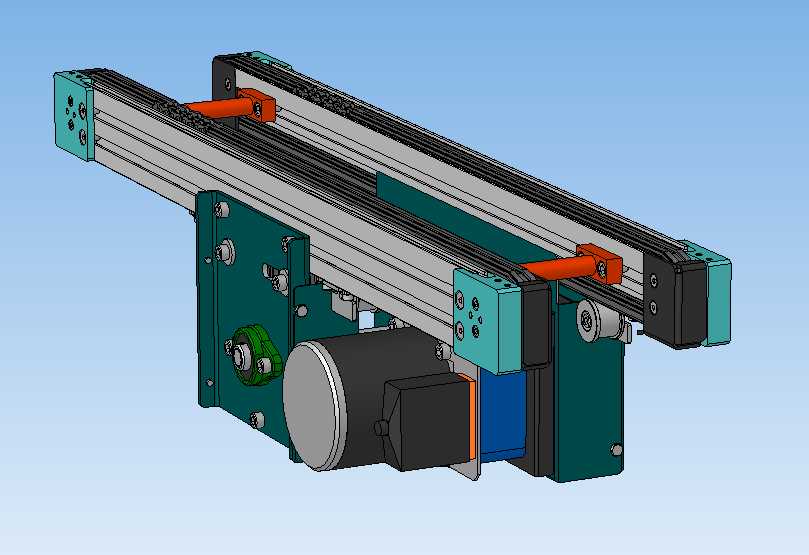

　　这套链式输送布局方案，核心针对电子制造、轻工装配产线的窄幅工件转运需求设计，适配宽度100mm以内、长度方向不超过550mm的小型工装托盘、片状加工件的工位间传递，常见于3C产品组装段、小型五金件工序流转、精密零部件检测线的上下料衔接环节，可直接嵌入现有产线的工位间隙，不需要对原有设备布局做大规模改动。从结构组成来看，整套机构采用双列同步链条作为承载传动介质，两根平行链条之间预留的空间可根据工件底部支撑结构调整挡块安装位置，图中橙色的拨块就是直接锁固在链条链节上的推动件，每间隔固定链节安装一组，就能实现定步距的工件推送，相比皮带输送，链条传动的刚性更强，不会出现长时间运行后的皮带打滑、拉伸变形问题，输送位置重复精度可以控制在±0.

　　2mm以内，完全满足需要精准停位的装配、检测工序要求。驱动端布置在机构侧下方，采用卧式安装的减速电机直连主动链轮，电机输出轴和链轮轴之间通过紧定螺钉传递扭矩，省去了额外的联轴器结构，压缩了整体安装空间，主动轴端配套的张紧结构可以在链条磨损伸长后快速调整张紧度，不需要拆解整条输送线的护板，日常维护的操作空间预留充足。机架主体采用标准工业铝型材拼接，两侧的链道支撑板通过螺栓直接锁固在铝型材的T型槽内，两端的从动轮座同样采用可滑动式设计，调整张紧时只需要拧动端部的调节螺丝就能改变两轮中心距，不需要敲击或撬动部件，安装调试的效率更高。外形尺寸上，输送面的有效宽度为100mm，有效输送行程为600mm，整体机构的总宽度控制在160mm以内，

　　总高度从安装底面到输送面的距离为120mm，安装时只需要在底部预留四个M6的螺栓固定孔位即可，不需要额外做加高支架，可直接固定在型材工作台的台面上，也可以吊装在产线的上层框架上，适配不同的产线布局高度。设计过程中重点考虑了窄幅输送的偏载问题，双列链条的间距设置为80mm，确保工件放置后重心始终落在两根链条的支撑范围内，不会出现输送过程中的工件倾翻、卡滞问题，链道两侧的导向边采用耐磨POM材质加工，和链条侧边的间隙控制在0.5mm，既可以避免链条运行过程中的左右窜动，也能减少金属直接摩擦产生的噪音和磨屑，适合洁净度要求较高的电子组装车间使用。端部的从动轮采用带凸缘的结构，防止链条运行过程中从链轮上脱出，

　　驱动端的链轮外侧加装了可拆卸的防护罩，避免操作人员的衣物、工具卷入传动部位，符合设备安全防护的基本要求。这套布局方案的模块化程度较高，若需要更长的输送行程，只需要更换对应长度的铝型材机架和链条，驱动端和从动端的组件可以直接通用，不需要重新设计加工结构件，能大幅缩短非标输送设备的设计和交付周期，对于做非标自动化集成的工程师来说，可以直接套用这套布局框架，根据实际的工件负载调整电机功率和链条规格，不需要从零开始做结构验算和部件选型。在实际产线应用中，这套机构既可以单独作为短距离的工件转运单元，也可以多段拼接组成更长的输送线，每段可以独立驱动，实现不同段速的输送控制，配合工位上的阻挡气缸、定位传感器，就能实现工件的定点停留、装配完成后自动放行的功能，适配多工序的柔性生产需求。
