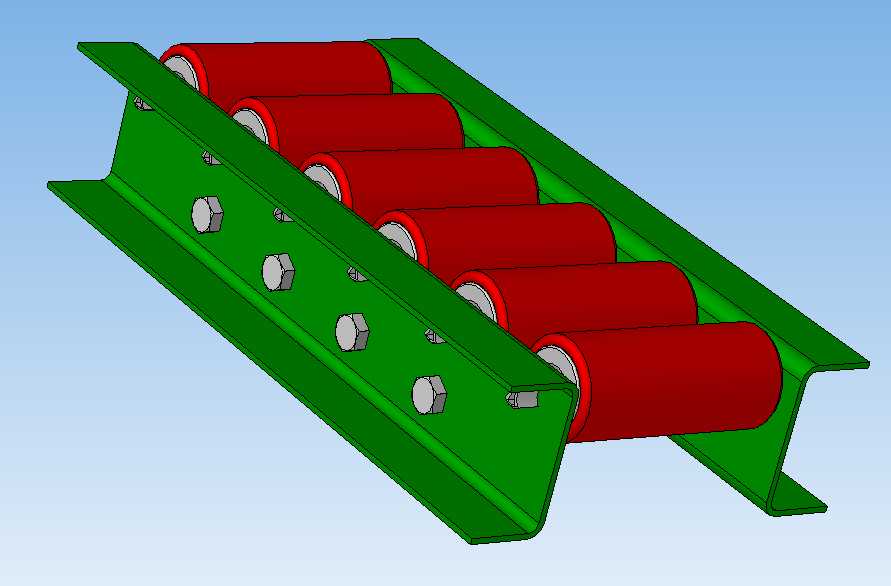

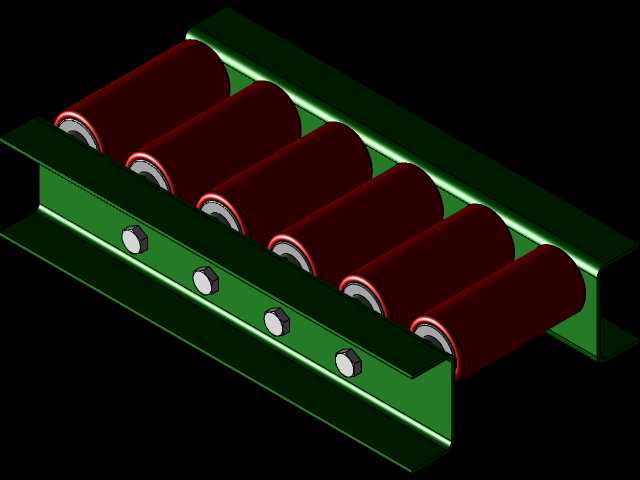

槽钢支架式平行输送辊道段结构

　　在散料、成件包装物的车间转运、工序衔接场景中，短距离平行输送单元的结构合理性直接影响整条产线的运行稳定性，这款辊道段采用双侧槽钢作为主承载支架的结构形式，适配多数轻型、中型载荷的平面输送需求，常见于仓储分拣线末端、机加工工序间工件流转、包装线成品输出等工位，可独立作为短距输送单元使用，也可多段拼接组成长距离输送线路，搭配驱动端即可实现动力输送，无驱动配置时也可作为重力式滑移辊道使用，依靠工件自身重力或人工推送完成位移。从结构设计逻辑来看，双侧槽钢的选型充分利用了型材的抗弯截面特性，槽钢的翼缘朝向内侧布置，既为辊筒轴端提供了充足的安装定位面，也能通过槽钢自身的结构刚度抵消辊筒承载后产生的下挠变形，

　　无需额外加装加强筋即可满足常规载荷下的刚度要求，减少了焊接加工量与整体自重。辊筒采用等间距排布方式，相邻辊筒的中心距根据常规输送工件的底面尺寸设定，确保输送过程中工件始终有至少三根辊筒提供支撑，避免工件出现卡滞、倾翻的问题，辊筒表面采用光滑圆柱面设计，不会对工件底面造成刮擦损伤，适配纸箱、周转箱、金属结构件等多种底面形态的输送对象。安装边界方面，该辊道段的滚轮截面尺寸为90x290mm，即单根辊筒的有效输送宽度为290mm，可适配底面宽度不超过270mm的各类工件，双侧槽钢支架的外侧间距与辊筒长度匹配，安装时可通过槽钢底部的安装孔与设备机架、地面支脚进行螺栓连接，无需复杂的现场焊接作业，拆装调整便捷。

　　辊筒与支架的连接采用轴端螺栓紧固的方式，每侧支架对应单根辊筒设置两组紧固点，确保辊筒运转过程中不会出现轴向窜动，同时这种可拆卸的连接结构也方便后期对磨损辊筒进行单独更换，降低维护成本。在实际选型应用中，该结构的辊道段可根据输送载荷的大小调整槽钢的壁厚规格与辊筒的壁厚参数，当输送较重的金属工件时，可更换加厚壁的辊筒与更高牌号的槽钢，当输送轻型包装物时，可采用薄壁型材降低整体制造成本，结构的模块化程度较高，适配性较强。无动力配置下的该辊道段安装时可设置3%-5%的倾斜角度，依靠工件自重实现无动力滑移，适合短距离的工件下料工位使用，加装链轮、传动带等驱动组件后即可成为动力辊道，对接自动化产线的控制系统实现定速输送、启停控制等功能，支架上预留的螺栓孔位也为后续加装挡边、传感器支架、导向条等附属配件提供了安装位置，无需二次钻孔破坏支架结构。
