双排辊道链传动驱动输送机构

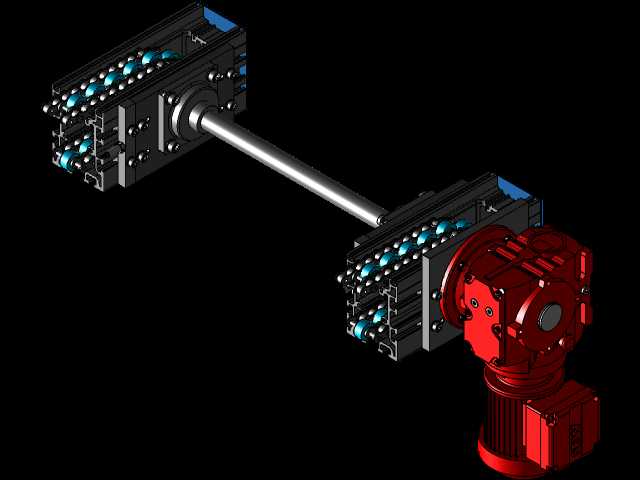

　　这套双排辊道链传动结构，主要面向轻工制造、电子装配、小件物料输送的产线工位场景，常见于工装板回流线、小型工件平移工位、窄幅物料分拣段的动力输送环节，适配输送重量不大但需要平稳啮合传动、避免打滑的作业需求，相比单排链传动，双排布局能在不额外增加链节宽度的前提下提升传动承载冗余，同时保证两侧输送面的同步性，避免单侧受力导致的工装板卡滞、偏磨问题。从结构设计逻辑来看，整套机构采用集成式驱动安装思路，将减速电机直接挂载在驱动端安装立板上，省去了额外的电机安装座与联轴器转接环节，驱动轴直接穿过带座轴承与主动链轮连接，轴端通过平键传递扭矩，轴承座采用方形法兰式安装结构，直接通过螺栓固定在两侧的安装立板上，安装时仅需要保证两侧立板的同轴度公差，

　　就能快速完成驱动端的装配，降低现场安装调试的对齐难度。两侧的链条采用带蓝色滚轮附件的专用输送链，滚轮突出于链板外侧，直接作为承载面接触输送工装或者工件底面，不需要额外加装输送辊筒或者皮带，链节之间的铰接间隙经过设计控制，传动过程中不会出现明显的爬行顿挫，双驱动的链轮布局分别布置在驱动轴两端，保证两侧链条的线速度完全一致，不会出现单侧链条滞后导致的输送面倾斜问题。张紧端采用可调式安装结构，从动链轮的安装座预留了长条形调节孔，装配时可以通过调整螺栓改变从动轴的中心距，实现链条张紧度的调节，张紧调节的行程预留了单节链长的1.5倍余量，能够覆盖链条长期使用磨损后的伸长量，不需要频繁拆卸链节就能完成张紧维护。安装边界方面，

　　整套机构的横向安装宽度可以根据输送面需求调整两侧立板的间距，驱动端的电机安装位突出于立板后侧，安装时需要预留电机的散热与接线空间，立板上的安装孔位采用标准化间距设计，可以直接适配常用的铝型材机架安装，不需要额外加工转接板，驱动轴的伸出端没有额外突出结构，不会干涉周边的工位传感器、挡停机构的安装。在实际使用场景中，这套传动结构可以直接作为短距离输送段的独立动力单元，也可以多段拼接组成长距离输送线，因为采用链传动的啮合方式，相比皮带传动不会出现油污打滑、长期拉伸松弛后丢转的问题，适合有少量切削液、粉尘的加工工位物料输送，滚轮附件采用耐磨工程材质，接触工件时不会刮伤工件表面，同时运行噪音比钢制链板直接接触更低。

　　设计过程中特意将链轮的包角控制在合理区间，避免包角过小导致的跳齿问题，同时链条的回程段预留了足够的下垂空间，不需要加装托链板就能保证回程段链条不会剐蹭机架，减少了不必要的加工零件数量，整体装配的零件通用化程度高，链轮、链条、带座轴承都采用标准件选型，后期维护更换不需要定制非标零件，能有效降低设备的运维成本。两侧的蓝色防护挡板直接安装在立板外侧，既可以防止链条运行过程中杂物卡入链节啮合位置，也能对输送的工件起到侧向限位作用，避免工件偏移从输送面侧边掉落，挡板的安装高度略高于滚轮承载面，不会干涉工件的正常输送移动。
