铝型材垂直安装工业显示器支撑臂结构

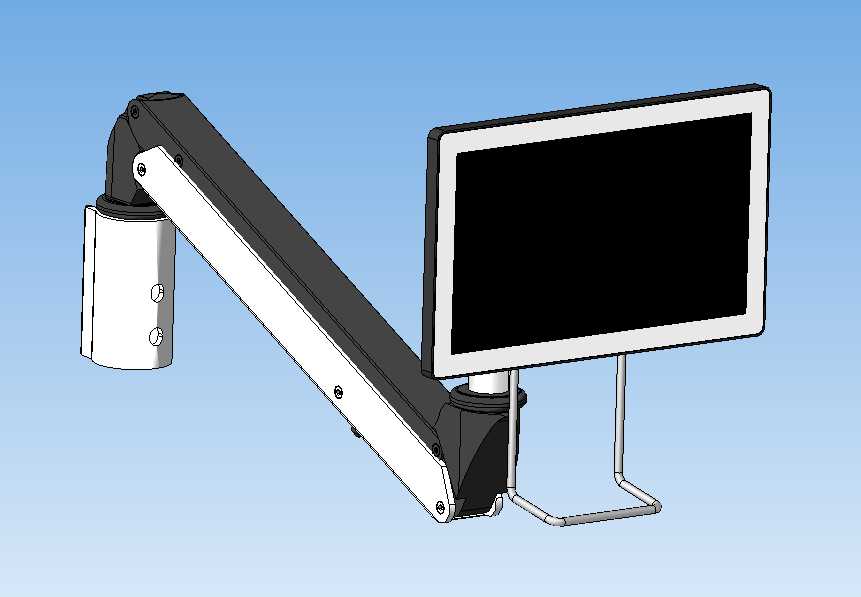

　　这套支撑结构的核心应用场景，集中在工业铝型材搭建的自动化生产线工位、设备操作站、检测台架区域，这类场景的操作界面往往需要跟随操作人员的站位、作业姿态调整显示位置，避免固定安装的显示屏造成观察视角偏差、操作动线受阻的问题。不同于民用桌面显示器支架，工业场景的安装基准多为欧标或国标工业铝型材的T型槽，这套结构的安装座直接适配垂直布置的铝型材立柱，不需要额外焊接转接板或者打孔攻丝，直接通过T型螺栓配合锁紧块就能完成固定，安装过程不会破坏铝型材原有框架结构，后续调整工位布局时可以快速拆卸移位。从功能特性来看，整套悬臂采用两段式折臂结构，近端臂体与安装座之间设置水平回转关节，可实现360度水平方向旋转，

　　两段臂体之间的铰接关节支持垂直面内的俯仰角度调整，远端与显示器连接的端座同样设置回转与俯仰调节结构，操作人员可以根据实际作业需求，将显示屏调整到视线平齐、无反光的观察位置，调整到位后通过关节处的锁紧旋钮锁定角度，不会因为设备运行的轻微振动出现位置偏移。设计过程中优先考虑了工业场景的耐用性需求，臂体采用铝合金型材拼接结构，兼顾结构强度与整体重量，不会因为臂体自重造成关节长期负载下的下垂变形；走线空间隐藏在臂体内部，显示器的供电线、信号传输线可以从臂体空腔内穿行，避免线缆外露在生产现场被工件勾挂、被切削液腐蚀的问题，同时保持工位外观整洁。安装边界方面，这套结构适配的铝型材立柱截面范围覆盖40系列、45系列常规工业铝型材，

　　安装座的锁紧槽距可以根据型材槽宽快速调整，不需要更换额外配件；臂体完全展开时的水平延伸距离覆盖常规工位的操作半径，收回时可以贴紧铝型材立柱，不会占用工位的工件摆放、操作作业空间；远端的显示器安装板兼容常规工业触控屏、工业显示器的VESA安装孔距，支持10寸到21.5寸范围内的工业显示设备安装，承载能力覆盖常规工业显示器的重量范围，不会出现低头、晃动的问题。在结构细节处理上，所有铰接关节的转轴处都设置了耐磨衬套，长期反复调整角度也不会出现磨损间隙，锁紧结构采用旋钮式压紧设计，不需要额外工具就能完成角度锁定与调整，现场操作人员可以快速完成位置调节，不需要维修人员介入。安装座与铝型材贴合的面设置了防滑胶垫，

　　锁紧后不会因为臂体带载的力矩造成安装座沿铝型材槽向滑动，保证安装稳定性。臂体的外观采用黑白分色的硬质氧化处理，表面耐油污、耐切削液飞溅，生产现场日常清洁时可以直接用擦拭布清理，不会出现表层脱落、锈蚀的问题。不同于常规的壁挂式显示器安装架，这套结构完全针对铝型材框架的工业设备做了适配，不需要在设备钣金、墙面做打孔处理，对于后期改造的自动化工位、临时搭建的检测台架适配性极强，既可以用于固定式生产工位的显示终端支撑，也能用于可移动设备架、移动式检测小车的显示器安装，调整灵活度完全匹配工业现场多品种、小批量生产时的工位频繁调整需求。结构的运动包络在设计阶段就做了干涉校验，臂体在全角度调整过程中不会与铝型材立柱、安装座本身发生碰撞，调整过程顺滑无卡滞，关节处的阻尼设置经过匹配，调整时可以悬停在任意角度，不会出现松手后臂体快速下坠砸碰设备或操作人员的问题。
