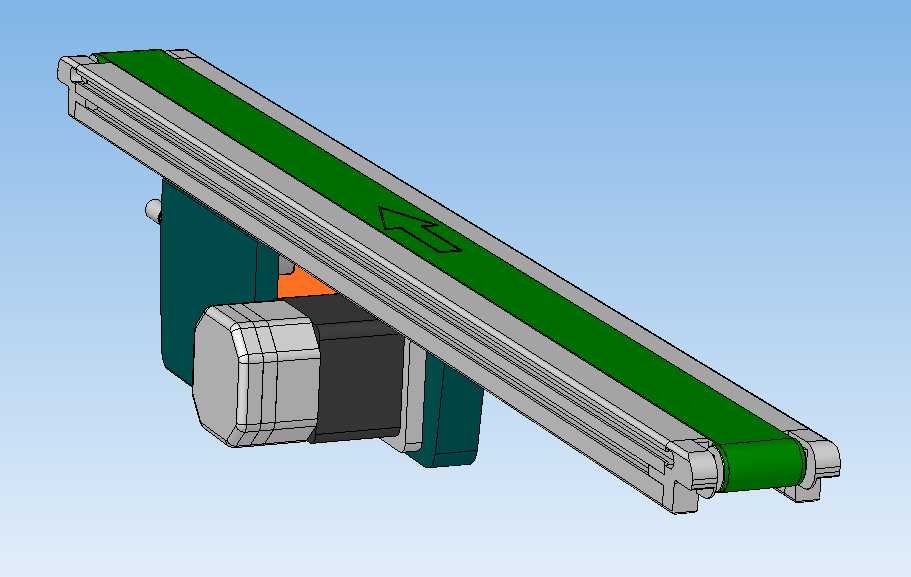

OKURA小型平皮带输送机构三维结构

　　这款小型平皮带输送单元的结构设计，完全贴合3C电子组装、小五金件分拣、食品内包装工位的短距离物料转运需求，在车间布局规划阶段，这类窄幅皮带机常被嵌入自动化产线的接驳节点，用来衔接加工设备出料端与下一工序的上料位，替代人工完成小重量工件的水平定向输送，避免人工搬运带来的磕碰损伤与节拍波动。从结构组成来看，驱动端集成了减速电机与主动辊筒，电机采用侧装布局，将动力单元完全藏在皮带线体的侧下方，不会占用线体上方的操作空间，也能避免输送过程中物料掉落卡入电机传动间隙的风险；张紧端设置在从动辊侧，通过调节螺栓可以微调从动辊的轴向位置，既能补偿皮带长期运行产生的蠕变伸长，也能在安装调试阶段快速校正皮带跑偏问题，

　　不需要拆解线体主体结构就能完成维护操作。皮带表面印制的方向箭头，是现场安装调试阶段的防错设计，能避免运维人员装反皮带导致的输送方向错误，绿色的PVC皮带材质适配常规干燥工况下的物料输送，表面摩擦系数稳定，不会出现小工件打滑停滞的问题。线体主体采用挤压铝型材作为承载框架，型材自带的T型槽可以灵活加装光电传感器安装支架、工件挡停机构、侧边导向条等附属配件，不需要额外焊接加工，适配产线快速改造的需求；两侧的皮带承托面采用耐磨高分子衬条，全程托住皮带下半幅，避免皮带重载下出现下垂剐蹭框架的问题，运行过程中噪音更低，衬条磨损后也可以单独快速更换，降低长期运维成本。从安装边界来看，这款输送单元的整体宽度控制在较窄区间，

　　适合布置在车间内空间局促的设备间隙位置，底部的安装支脚可以适配不同的台面安装高度，既可以直接固定在设备台面上作为内置输送模块，也可以搭配独立支架落地安装，作为独立的短距离输送段使用。设计过程中，驱动辊筒的表面做了滚花处理，增大辊筒与皮带内侧的摩擦力，避免重载启动时出现辊筒空转打滑的问题；从动辊采用两端带轴承的悬臂安装结构，拆装皮带时只需要松开一端的固定螺栓就能抽出辊筒，大幅缩短皮带更换的停机时间。在实际产线布局中，这类输送单元可以多段拼接组成更长的输送线，每段独立驱动的设计也能实现不同段速的匹配，比如在检测工位段可以降低运行速度，满足视觉检测的拍摄稳定性要求，在上下料接驳段可以适当提高速度，匹配设备的上下料节拍。

　　线体的端部做了圆弧过渡处理，不会出现尖锐棱角，符合车间设备的安全设计要求，驱动端的电机外罩预留了散热间隙，长时间连续运行也不会出现电机过热的问题；整体结构没有复杂的定制加工件，绝大多数零部件都采用行业通用标准件，备件采购成本低，互换性强，适合批量复制部署在多工位的自动化产线中。在三维建模过程中，所有配合面的公差都按照实际装配要求做了预留，比如铝型材框架的连接孔位、辊筒的安装轴孔、张紧机构的调节行程都做了参数化设置，设计人员可以根据实际输送需求快速调整线体长度、皮带宽度、电机安装位置等参数，不需要重新搭建基础结构，能大幅缩短同类输送设备的设计周期。
