带集成制动模块的直流触控伺服电机结构

　　这款带制动功能的直流触控电机，在自动化产线传动、精密定位工位、小型伺服执行机构场景中有着广泛的适配性，尤其适合需要断电锁止、精准位置保持的应用场合，比如电子元器件贴装工位的进给驱动、小型检测设备的位移执行、物流分拣线的摆轮驱动单元，都能依靠其集成的制动结构避免断电后轴系窜动，保障工位定位精度与设备运行安全。从结构设计来看，电机本体采用方形法兰安装结构，前端盖预留四个对称分布的安装沉孔，输出轴为单伸位光轴配合键槽的通用结构，能够直接适配标准联轴器、同步带轮等传动连接件，不需要额外定制转接结构，大幅降低选型后的适配改造成本。机身中段的黑色包覆区域为制动模块的封装壳体，将电磁制动线圈、摩擦制动片完全集成在电机机壳内部，

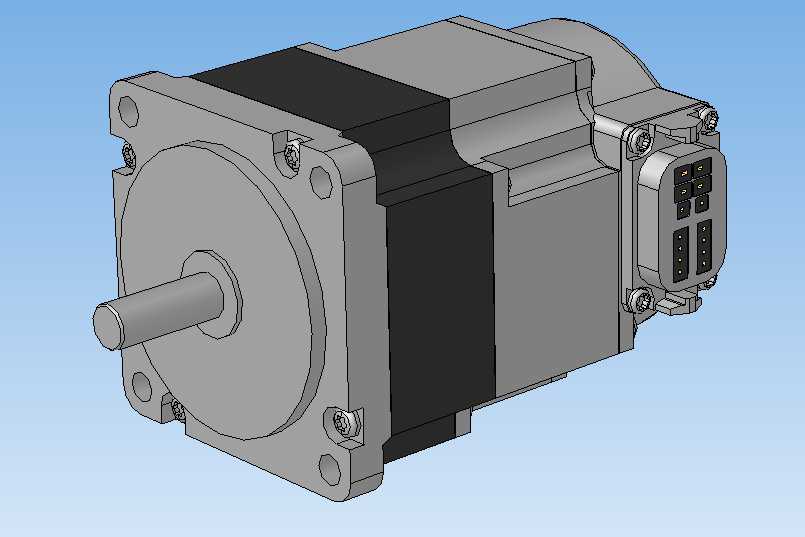

　　没有外凸的独立制动组件，相比外置制动器的同规格电机，整体轴向尺寸缩短近15%，能够适配安装空间局促的紧凑设备内部布局。机身后端集成的触控驱动模块，将驱动控制电路、参数调节触控接口、状态指示单元全部整合在电机尾部的接线端面上，不需要额外搭配独立的驱动器安装空间，接线时仅需接入直流供电与控制总线即可完成基础功能调试，触控区域可以直接设置运行转速、制动响应延时、保持扭矩等核心参数，省去了外接调试器的繁琐步骤，适合快速部署的小型自动化设备使用。设计过程中优先考虑了安装边界的通用性，法兰安装尺寸遵循NEMA标准安装规格，输出轴的轴径、伸出长度、键槽尺寸都和同功率等级的常规直流伺服电机保持一致，设备升级替换时不需要修改原有安装板的开孔尺寸、

　　传动件的配合公差，能够直接替换原有不带制动功能的电机，快速完成设备的安全性能升级。制动模块的摩擦副采用耐磨非金属材料配合金属摩擦盘设计，制动响应时间控制在毫秒级，断电后能够立刻锁止输出轴，额定保持扭矩能够覆盖电机额定输出扭矩的1.2倍，即使在垂直安装的传动场景下，也能可靠负载自重不会出现下滑移位。机身的散热结构依靠前端盖、机壳的金属壳体自然散热，没有额外加装散热风扇，运行时无额外风噪，也不会因为风扇进灰带来的维护需求，适合在洁净车间、无尘检测环境中使用。尾部的驱动模块外壳采用阻燃绝缘材料封装，接线端子做了防呆设计，避免现场接线时出现接反供电、错接信号的问题，触控面板的按键做了防尘防水的覆膜处理，能够适应车间内少量粉尘、

　　凝露的使用环境。从结构建模的细节来看，所有安装孔位、配合面的公差都按照实际加工要求做了预留，紧固件的位置、规格都和实际量产产品保持一致，建模时还原了制动模块与电机本体的装配间隙、驱动板与机壳的绝缘间隙，能够直接用于设备整体的装配干涉检查、运动仿真验证，也可以作为同类集成式制动电机设计的参考蓝本，帮助结构设计人员快速完成紧凑空间内的驱动部件选型布局，减少重复建模的工作量。
