带制动功能直流触控伺服电机结构

　　这款集成制动功能的直流触控电机，在自动化产线的定位工位、小型精密输送单元、电子制造贴片设备的进给轴上有着广泛适配性，日常选型中常被用于需要断电保持位置、频繁启停且对响应速度有要求的传动场景，比如3C产品组装工位的滑台驱动、小型检测设备的分度驱动，能避免断电后负载移位带来的工件磕碰、定位偏差问题。从结构设计来看，电机本体采用方形安装法兰的经典布局，输出轴为单伸式光轴配合键槽的结构，安装法兰上的四个安装孔采用内六角螺栓锁紧的标准孔位，孔位分布遵循常规伺服电机的安装尺寸规范，能直接替换同法兰尺寸的常规直流伺服电机，不需要额外修改安装板的开孔位置，降低设备改型的加工成本。机身侧面集成的制动模块与电机本体采用一体化封装设计，

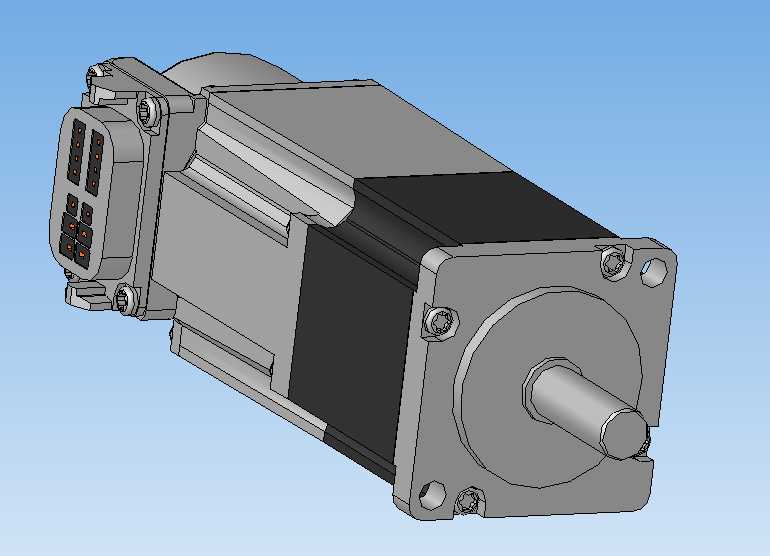

　　制动部分的供电与电机动力线、触控信号接口整合在同一侧的快插接头组上，接头采用防呆式针脚布局，现场接线时不会出现针脚错接的问题，同时接头的防护等级能满足常规车间的粉尘、少量溅液环境使用要求，不需要额外加装防护外罩。设计过程中，制动单元的摩擦副间隙经过精准核算，既保证制动时的响应速度在毫秒级，又避免摩擦副长期贴合带来的额外空载损耗，电机后端的编码器模块与制动模块做了隔热隔离，避免制动时产生的热量影响编码器的检测精度，保证低速运行时的转速平稳性。外形尺寸上，机身的方形截面边长适配60系列伺服的安装边界，机身总长度控制在常规同功率带制动电机的尺寸范围内，不会因为集成制动功能额外增加轴向长度，能适配安装空间局促的小型设备内部布局，

　　输出轴的轴径、伸出长度都符合通用传动连接件的配合尺寸，能直接搭配标准联轴器、同步带轮进行传动连接，不需要单独定制传动连接件。触控功能的集成主要是通过内置的位置检测与信号反馈模块实现，不需要额外外接接近开关就能实现到位信号的输出，能简化设备的外围接线，在小型模块化设备的应用中，能减少传感器的安装数量，降低设备整体的布线复杂度。从实际使用的角度，这款电机的制动扭矩能匹配额定扭矩的1.2倍以上，在垂直轴应用场景下，断电后能可靠保持负载位置，不会出现溜车问题，电机的外壳采用散热筋一体化压铸结构，连续运行时的外壳温度能控制在合理范围内，不需要额外加装散热风扇就能满足额定工况下的散热需求，适合在密闭的设备腔体内部安装使用。安装边界方面，

　　电机尾部的接头伸出长度、接线的弯曲半径都做了尺寸预留，安装时不需要在设备安装板上额外开出过大的过线孔，接线完成后线缆的弯曲不会与周边的结构件产生干涉，法兰面的定位止口尺寸符合通用标准，安装时能快速实现与安装板的同轴定位，减少装配时的调校时间。
