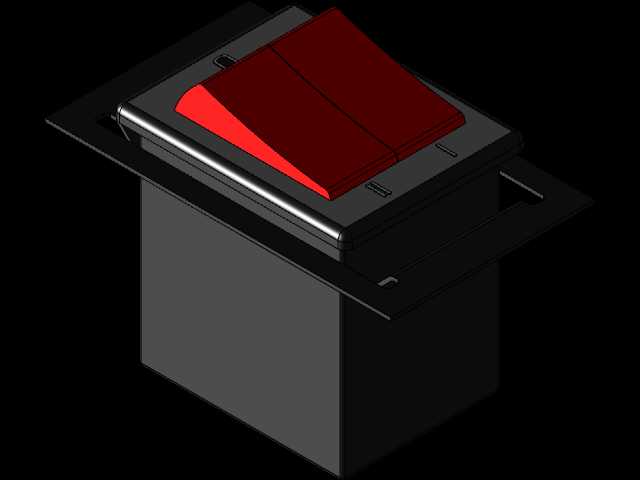

双档位双拨杆翘板式面板开关结构

　　这款双拨位开关主要面向低压电器控制场景，常见于民用配电、小型设备操控、工位电源分路控制等领域，可同时独立管控两路负载的通断状态，相比单拨开关能在同一安装位上实现双回路控制，有效缩减面板占用空间，减少柜体或墙面的开孔数量。从实际使用场景来看，这类开关常被用在实验台电源分控、小型机电设备的双回路启停、民用墙面的双路照明控制等位置，两个拨杆分别对应独立的触点回路，操作时互不干扰，拨杆的翘板结构带有明确的档位阻尼反馈，操作人员无需目视即可通过触感判断开关的通断位置，避免误操作。

　　设计层面上，这款开关采用嵌入式卡装结构，外围的安装支架带有对称的弹性卡爪，适配标准的面板开孔尺寸，安装时无需额外螺丝固定，直接将开关主体推入开好的安装孔内，卡爪会自动抵紧安装面板的背面，完成快速固定，安装公差适配范围覆盖常见的1.5mm到3mm厚度的面板材质，无论是塑料配电面板、金属设备外壳还是民用墙面暗装底盒都能可靠固定。开关的外露操作面采用对称式双翘板布局，两个拨杆的操作行程一致，拨动手感均匀，拨杆表面做了微弧面处理，贴合手指按压的接触弧度，长期操作不会产生硌手的问题。拨杆下方设置了微小的定位凸点，用于对应开关的通断标识位置，方便后期丝印档位标识。

　　内部结构上，两个拨杆分别驱动独立的动触点组件，每个触点回路都设置了独立的弹簧复位与定位结构，确保两个档位的定位清晰，不会出现拨杆停在中间位置导致的触点虚接问题。触点部分采用常规的银合金触点材质，适配常规的低压小电流负载通断需求，开关的基座部分采用阻燃工程塑料材质，满足电器元件的阻燃等级要求，外壳的拼接缝隙做了错位止口设计，可阻挡日常使用中的灰尘与溅水进入内部触点区域，提升复杂使用环境下的可靠性。

　　从安装边界来看，开关的主体嵌入部分为矩形结构，安装开孔需要匹配支架的外轮廓尺寸，嵌入深度预留足够的空间容纳接线端子与触点组件，接线端位于开关主体的背面，采用常规的螺丝压线结构，可适配不同线径的铜芯导线，接线操作空间充足，无需特殊工具即可完成接线作业。开关的外露面板边缘做了微小的倒角处理，安装后与安装面板贴合紧密，不会出现明显的缝隙，整体外观规整。在结构建模过程中，需要重点关注卡爪的弹性变形量，确保安装时卡爪能顺利压入开孔，装入后又能提供足够的卡紧力，避免开关在长期使用中出现松动脱出的问题；同时要保证两个拨杆的转动轴同轴度，避免拨杆转动时出现卡滞、手感不均的问题；另外触点的开距需要满足电气安全间隙要求，确保断开状态下的绝缘性能可靠，不会出现拉弧击穿的问题。
