适配25与30mm杆径的工业监视器安装固定支架

　　在工业现场的视频监控部署环节，监视器的安装可靠性直接决定了监控点位的画面稳定性，尤其是在生产线旁、设备机架侧、巡检通道上方这类存在持续设备振动、偶尔会有运维剐蹭的场景，常规的胶粘、扎带固定方式完全无法满足长期使用要求，这款杆装式监视器支架就是针对这类场景开发的专用固定结构。

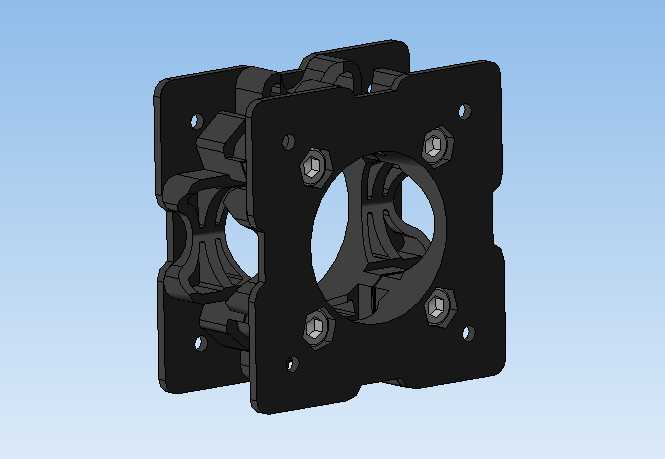

　　从实际使用的需求出发，这款支架的核心功能是实现工业监视器与圆形安装杆的刚性连接，适配25mm、30mm两种工业现场最常用的圆杆规格，不管是监控立杆、设备防护栏的支撑杆、流水线的型材配套圆立柱，都能直接匹配安装，不需要额外采购变径配件。结构上采用双侧夹板对夹的锁紧逻辑，通过内六角螺栓施加预紧力，夹板内侧做了与杆径匹配的圆弧贴合面，安装时圆弧面完全包覆圆杆外壁，配合螺栓锁紧后的静摩擦力，既能承受监视器自身的重量，也能抵消设备运行传递过来的持续微幅振动，避免长期使用后支架出现滑移、监视器角度偏移的问题。

　　设计阶段首先考虑的是安装边界的适配性，支架与监视器连接的一侧采用方形安装法兰，法兰上预留了四个对称分布的固定孔位，孔位间距匹配主流工业监视器背部的标准安装孔距，不需要对监视器外壳做二次打孔改造，直接用配套螺栓就能完成监视器与支架的固定。整个支架的外形做了镂空减重处理，在夹板的非受力区域开设了大尺寸的圆形过孔，既可以减轻支架自身的重量，降低安装杆的承重负载，也能给监视器背部的接线预留足够的操作空间，方便运维人员插拔视频线、电源线，不会出现支架结构遮挡接线端口的问题。

　　从结构强度的角度考量，支架的夹板厚度、螺栓选型都经过受力核算，四个锁紧螺栓均匀分布在法兰四个角，锁紧时受力均匀，不会出现单侧应力过大导致夹板变形的问题。夹板与杆体接触的圆弧面没有做光滑处理，保留了加工后的细微粗糙纹理，目的是增大接触面的摩擦系数，在相同的螺栓预紧力下能提供更大的锁紧摩擦力，进一步提升防松性能。支架整体没有多余的外凸结构，所有棱角都做了小倒角处理，避免安装和运维过程中剐蹭操作人员的衣物、皮肤，也不会积留现场的粉尘、切削液残留，日常清洁维护更方便。

　　实际安装时的操作逻辑也做了优化，不需要提前把支架完全拆分，只需要将四个锁紧螺栓松开到足够的开合间隙，把支架卡在目标杆体的对应高度位置，调整好监视器需要的朝向角度，再按对角顺序逐步拧紧四个螺栓，就能完成整个固定过程，单人操作不需要额外的辅助固定工具，能大幅缩短现场安装的工时。针对不同杆径的适配，不需要更换任何配件，25mm和30mm的杆体都能通过调整螺栓的锁紧行程实现可靠夹紧，圆弧面的曲率设计兼顾了两种杆径的贴合度，不会出现小杆径锁紧时接触面过小、大杆径卡不进去的问题。

　　在不同工业场景的适配性上，这款支架既可以用在室内生产车间的固定监控点位，也能适配室外监控杆上的监视器安装，结构本身没有易损的活动部件，长期使用不需要做定期的部件更换，只要在日常巡检时检查螺栓的预紧力是否足够即可。对于需要在现有设备上加装监控显示终端的改造场景，这款支架不需要对原有杆体做焊接、打孔等破坏性加工，只需要通过对夹锁紧就能完成固定，不会破坏原有设备的结构强度和防腐涂层，非常适合存量产线的升级改造项目使用。
