45毫米铝型材可调角度旋转连接支架

　　在工业铝型材搭建的各类机架、防护栏、可调工作台、物料导向架结构中，经常会遇到需要两个型材段实现角度可调铰接的场景，这款适配45毫米系列铝型材的旋转支架，就是针对这类需求开发的专用连接构件。日常在生产线旁的物料导槽搭建、设备旁可调式防护挡板安装、小型工装的角度可调支撑结构里，这类铰接连接件的使用频率非常高，相比现场切割焊接的铰接结构，采用标准铝型材配套的旋转支架，不需要现场做焊接、打磨、喷漆等工序，所有连接点位都可以通过标准T型螺栓与铝型材槽口配合，拆装调整都非常方便，后期如果需要改动结构角度或者更换安装位置，只需要松开紧固件调整到位后重新锁紧即可，不会对型材本身造成不可逆的损伤。

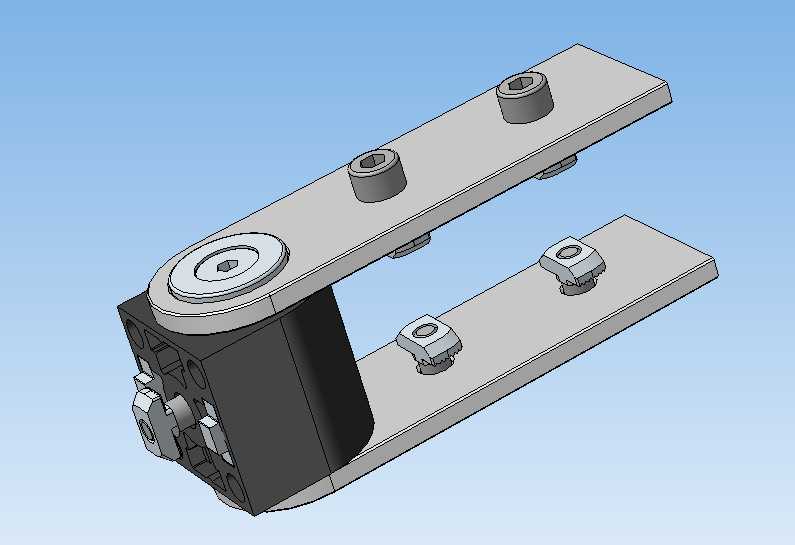

　　从结构功能上看，这款旋转支架的核心是中间的铰接旋转副，采用大直径的端面接触铰接结构，相比小直径销轴的铰接件，大直径的旋转接触面可以承受更大的径向载荷与倾覆力矩，在支撑挡板、小型工装板这类带有一定偏心载荷的部件时，不会出现铰接点晃动、间隙过大的问题。铰接位置采用内六角圆柱头螺钉作为转轴锁紧件，当需要调整角度时，只需要用标准内六角扳手松开转轴螺钉，将两段连接的铝型材调整到需要的角度后，重新锁紧螺钉即可完成固定，锁紧后依靠铰接端面的静摩擦力实现角度固定，在常规的设备振动环境下也不会出现角度自行偏移的问题。

　　设计层面上，这款支架的两个安装臂都做了与45系列铝型材槽距匹配的安装孔位，每个安装臂上设置了两个安装点位，对应铝型材的中心槽口位置，安装时可以直接将T型螺栓预置进铝型材的槽内，对准支架的安装孔后锁紧螺母即可完成固定，不需要在铝型材上额外做钻孔、攻丝等二次加工，完全符合铝型材模块化搭建的设计逻辑。支架的旋转主体部分采用块状结构，在保证铰接强度的前提下，尽可能压缩了整体厚度，安装后不会在型材外侧突出过多的结构，避免在设备周边形成磕碰的突出点，也能让整体搭建的机架外观更整洁统一。两个安装臂的平面度控制在合理公差范围内，安装后与铝型材表面可以完全贴合，不会出现局部翘起导致的连接应力集中问题，长期受载也不会出现连接臂变形的情况。

　　从安装边界尺寸来看，这款支架适配的是截面边长45毫米的标准工业铝型材，两个安装臂的长度刚好覆盖铝型材上两个相邻槽口的间距，安装后支架的旋转中心位于两个型材连接端的中间位置，角度调整范围可以覆盖0到180度区间，能够满足绝大多数可调结构的角度需求。安装时需要注意，预置T型螺栓的时候要保证螺栓头完全卡入型材的槽道内，锁紧螺母时要对角逐步拧紧，避免单个螺栓受力过大导致支架偏斜；铰接转轴的锁紧力矩需要控制在合理范围，既要保证锁紧后足够的摩擦力矩抵抗负载带来的转动力，也不能力矩过大导致铰接部位的塑料或者金属压块出现塑性变形，影响旋转的顺畅度。在用于支撑较重的工装板或者挡板时，可以根据实际负载情况，在铰接位置增加防松垫圈，避免设备长期运行的振动导致转轴螺钉松动，引发角度偏移。

　　实际使用中，这类旋转支架除了用于铝型材机架的角度连接，还可以用于小型设备的检修门铰接、可调式物料托架的角度支撑、光电传感器安装支架的角度调整等场景，只要是安装面尺寸匹配、载荷在支架承受范围内的结构，都可以采用这款构件实现可调铰接功能。相比采用合页类的标准铰接件，这款支架自带角度锁紧功能，不需要额外增加角度支撑结构，一个构件就可以实现铰接与锁紧两个功能，能够减少整体结构的零件数量，降低搭建成本与装配工作量。在做三维结构设计时，调用这款支架的模型可以直接与45系列铝型材的标准模型装配，不需要额外绘制连接构件，能够大幅提升铝型材类设备的设计效率，也能提前在软件中模拟角度调整的范围，检查是否存在结构干涉，提前规避现场安装时可能出现的角度碰撞、安装空间不足等问题。
