多关节可调式桌面夹持放大镜支架结构

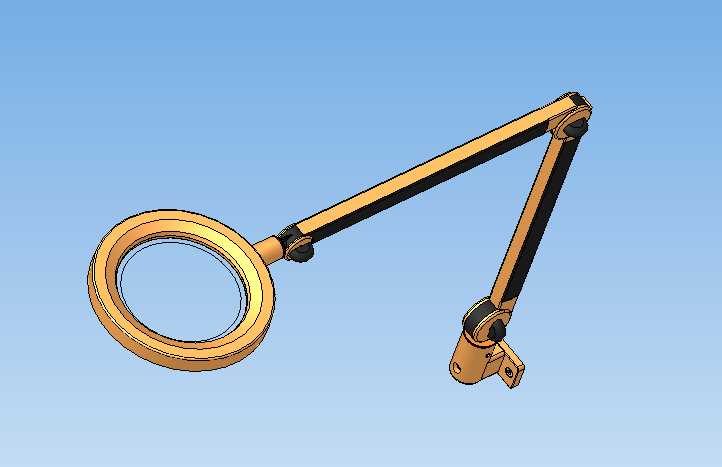

　　在电子元器件返修、精密小件装配、印刷网点校验、微小工件尺寸初检这类需要长时间近距离目视作业的场景里，固定焦距的台式放大镜往往受限于观测角度、工作距离的固定值，没法适配不同身高操作人员的坐姿、不同高度工件的摆放需求，这款可调放大镜架就是针对这类工位痛点做的结构设计。整套支架采用三段式铰接臂结构，从底座安装端开始，第一节臂与底座铰接处采用阻尼转轴加径向锁紧的复合结构，既可以在松开锁紧旋钮时实现水平方向360度旋转调整，也能在竖直平面内做0到135度的俯仰摆动，调整到位后拧紧侧面的滚花旋钮，就能依靠转轴间的阻尼垫片与锁紧摩擦力保持位置，不会因为臂端放大镜的重量出现下坠偏移。中间段臂杆与上下两段臂的铰接点同样采用同规格的阻尼锁紧结构，

　　两个铰接点配合起来，能让末端的放大镜环在以底座安装孔为圆心、臂展总长为半径的半球形空间内任意停位，不管是需要贴近工作台面观测PCB板上的贴片焊点，还是需要抬升高度观测放在工装台上的小型注塑件飞边，都能快速调整到合适的观测位置，不需要操作人员反复挪动工件或者调整坐姿迁就设备。底座部分采用侧装夹持式结构，安装边厚度适配10到50毫米的工作台边缘、设备机架侧板，底座上预留两个M6的沉头安装孔，既可以用配套的C型夹块夹持在无孔的工作台边缘实现快速装拆，也能直接用螺栓穿过安装孔把支架永久固定在专用检测工位的台面上，两种安装方式覆盖了临时工位与固定工位的不同使用需求。末端的放大镜安装环采用标准内径设计，环体内侧预留3毫米宽的环形卡槽，

　　用来卡入放大镜镜片的边缘压圈，不需要额外打胶或者螺丝固定，更换不同倍率的镜片时只需要把旧镜片从卡槽里推出，再把新镜片压入卡槽即可，维护更换十分便捷。臂杆部分采用空心矩形截面的型材结构，在保证整体结构刚性的前提下尽可能降低自重，避免臂展完全伸开时底座端承受过大的倾覆力矩，臂杆表面做哑光喷塑处理，不会在灯光照射下产生反光干扰操作人员的观测视线。整套结构的所有铰接转轴都采用相同规格的锁紧旋钮，操作人员调整角度时不需要更换工具，直接用手拧动旋钮就能完成松卸与锁紧，调整过程单人10秒内就能完成，不会打断正常的作业节奏。在实际工位应用中，这类支架除了安装放大镜，也可以根据需求更换末端安装环，适配小型补光灯、热风枪固定架、

　　电动螺丝批挂架等不同的工位辅具，拓展性较强。设计过程中对每个铰接点的阻尼力矩做了匹配计算，末端最大负载控制在1.5千克以内，完全覆盖常规放大镜、小型补光灯的重量需求，不会出现负载过大导致的臂杆自动下滑问题。安装边界方面，当臂杆完全收拢时，整套支架在工作台面上的投影尺寸不超过150毫米乘100毫米，不会占用过多的工作台操作空间；臂杆完全展开时最大水平作业半径可达680毫米，足够覆盖常规单人工作台的整个操作区域，竖直方向最高可将放大镜抬升至距离安装面420毫米的高度，最低可下探至距离安装面20毫米的位置，适配从薄片状工件到高度200毫米以内小型总成件的观测需求。所有铰接位置的转轴都做了防松脱设计，长期反复调整也不会出现转轴脱出、臂杆散落的问题，适合车间、维修台这类高频调整的使用场景。
