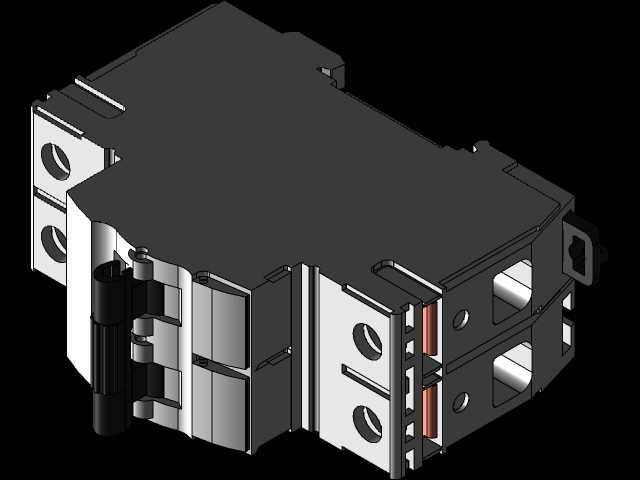

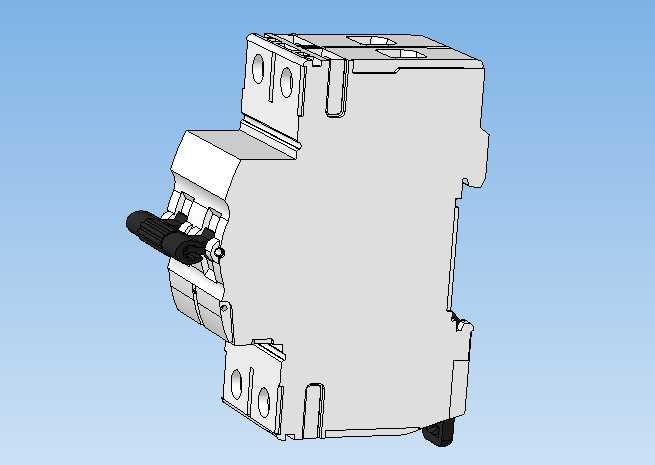

双极微型断路器结构三维设计

　　这款双极开关的三维建模，完全围绕终端配电场景的实际安装与使用需求展开，日常在民用住宅入户配电箱、工业工位末端配电回路、小型设备控制柜的进线侧都能见到这类元件的身影，核心作用是同时切断火线与零线，在回路出现过载、短路故障时快速脱扣断开电路，避免线路过热起火、用电设备烧毁，同时在检修回路时提供明显的断开点，保障运维人员的操作安全。

　　从设计思路上看，建模过程优先还原了产品的实际装配逻辑，没有做多余的外观美化，所有结构都对应真实零件的功能：外壳采用导轨安装式的标准模数化造型，宽度对应配电箱内两个标准位的安装空间，侧面预留的卡扣结构完全匹配行业通用的35mm标准DIN导轨，安装时只需将元件上侧卡入导轨上沿，下侧卡扣按压到位即可完成固定，拆卸时用螺丝刀撬动卡扣释放杆就能快速取下，无需额外打孔固定，适配市面上绝大多数明装、暗装配电箱的安装梁尺寸。操作手柄的突出高度、扳动角度都按照实际操作的人机需求设置，手柄处于合闸位置时顶面与外壳上沿基本齐平，避免配电箱门关闭时被误碰，分闸位置时手柄向下倾斜30度左右，运维人员隔着配电箱观察窗就能快速判断回路通断状态，手柄表面的防滑纹理也做了还原，戴绝缘手套操作时不会出现打滑问题。

　　进出线端的接线端子结构建模时做了细节还原，端子的压线板采用带防滑齿的造型，拧紧接线螺丝时能牢牢咬住铜线，避免长期使用后导线松动发热，端子的进线孔尺寸适配6平方及以下的铜芯导线，覆盖常规终端回路的载流量需求，端子旁预留的标识位可以粘贴回路标签，方便后期运维时快速识别对应供电回路。内部的脱扣机构、灭弧室位置虽然在外观模型中没有完全拆解展示，但外壳的对应位置做了结构避让，外壳上的散热槽位置也对应内部发热区域，既保证外壳的防护强度，又能让元件正常工作时的热量及时散出，避免长期高温加速绝缘件老化。

　　建模时对外形安装边界的把控十分严格，元件的总高度、深度都符合终端配电元件的通用尺寸要求，不会出现安装后与配电箱内的汇流排、相邻断路器产生干涉的问题，进线端的上方预留了汇流排的安装空间，采用标准汇流排接线时无需额外弯折导线，能大幅提升柜内布线的整齐度，出线端的下方预留了足够的导线弯曲空间，接硬线时导线的弯曲半径符合布线规范，不会出现导线绝缘层被压破的隐患。侧面的拼装定位结构也做了还原，多台同规格断路器并排安装时，侧面的凸台与凹槽可以互相嵌合，避免多台元件安装后出现歪斜不齐的问题，同时也能减少相邻元件之间的缝隙，提升配电箱内的整体防护效果。

　　从功能特性上看，双极结构相比单极开关的核心优势是能同时断开相线与中性线，避免中性线异常带电时检修发生触电风险，尤其在民用住宅、户外临时用电、小型设备供电这类中性线电位不稳定的场景中，双极结构的保护可靠性更高。建模时还原的外壳卡扣强度、操作手柄的阻尼感、接线端子的夹持力相关结构，都对应实际产品的可靠性要求，比如外壳的壁厚设置满足抗冲击要求，安装后受到意外磕碰不会出现外壳开裂问题，操作手柄的传动结构位置对应内部脱扣机构的行程，保证扳动手柄时脱扣动作顺畅，不会出现卡滞、合不到位的问题。

　　在实际选型应用中，这类双极开关常用于220V交流回路的总进线保护、大功率壁挂空调回路、电热水器回路等对用电安全要求较高的场景，建模时还原的所有安装尺寸、结构细节，都能直接用于配电系统的三维布线设计、配电箱的布局模拟，设计师在做柜内布局时可以直接调用该模型，提前核对安装空间、接线走向，避免实际装配时出现元件干涉、导线长度不足的问题，也能用于电气安装培训的演示模型，让新手快速理解双极开关的安装方式、操作逻辑与结构特点。
