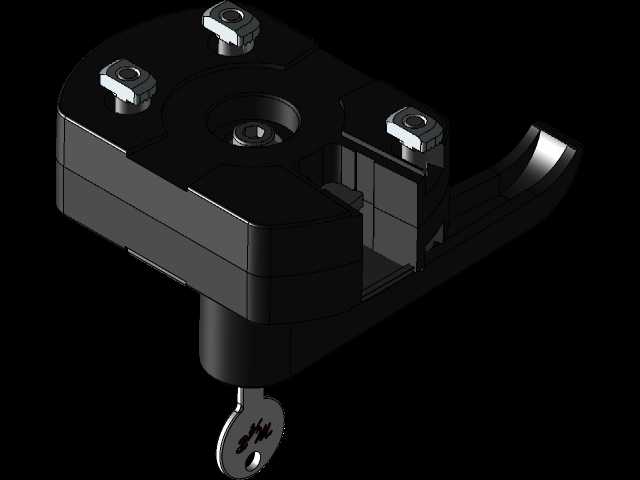

铝型材设备柜用带把手钥匙锁具结构

　　这款锁具主要面向工业铝型材框架搭建的设备柜体、防护隔断门、小型设备检修舱门设计，适配市面上主流的30、40系列欧标铝型材安装场景，在自动化生产线旁的安全防护门、车间小型工具储物柜、设备端的操作舱门、流水线工位的隔断门禁上都能见到这类结构的应用，相比普通民用柜锁，它的结构强度更高，操作逻辑更适配工业场景下的快速开合需求，带加长把手的设计可以让操作人员戴劳保手套时也能顺利完成解锁、开门的动作，不需要额外腾出手指抠动小型锁扣，在车间油污、粉尘附着的工况下也不会出现卡滞无法操作的问题。

　　从功能设计上看，这款锁集成了钥匙锁定与把手驱动锁舌动作的双重结构，钥匙插入锁芯旋转到位后，才能解除把手的转动限位，此时扳动把手可以带动内部的凸轮结构，驱动三个方向的锁舌同步收回，解除对门框的卡紧限位，反向扳动把手复位后，拔出钥匙即可将把手与锁体完全锁死，避免设备运行过程中因为振动、误碰导致柜门意外开启，引发安全隐患。锁体的基座部分采用了加强筋结构设计，安装孔位直接对应铝型材的槽道间距，不需要在铝型材上额外做复杂的打孔攻丝，配合专用的T型螺栓就可以完成快速固定，安装面做了防滑纹理处理，锁紧后不会因为长期开关门的冲击力出现移位松动。

　　设计这款锁的三维结构时，首先要考虑的是安装边界的适配性，锁体嵌入柜门的开孔尺寸控制在标准工业柜锁的通用开孔范围内，适配1.2mm到2.5mm厚度的冷轧钢柜门、铝塑板柜门以及亚克力防护门板，伸出柜门外侧的把手做了圆弧过渡处理，没有尖锐的棱角，避免车间人员走动时磕碰受伤，锁芯部分做了防尘结构，在锁孔位置加装了自动回弹的防尘挡片，减少车间内的金属粉尘、切削液雾气进入锁芯内部，延长锁具的使用寿命。内部的传动结构做了间隙优化，把手转动的行程控制在90度，转动过程中没有多余的空行程，锁舌的伸出长度足够卡入铝型材框架的槽道内，锁定状态下即使受到一定的侧向冲击力，锁舌也不会出现脱开的情况，锁舌的接触面做了倒角处理，关门时不需要完全对准位置，轻微的错位也能通过倒角导向顺利滑入锁定位，降低操作人员的关门对位难度。

　　在实际选型应用中，这类锁具常被用在需要权限管控的设备舱门上，比如设备的电气安装舱、动力源舱，只有持有钥匙的运维人员才能打开，避免无关人员误操作内部的电气元件、动力部件引发安全事故，相比无锁定功能的普通门把手，它的闭锁可靠性更高，在设备长期运行的振动环境下，不会出现锁舌自行滑出导致柜门松脱的问题。建模过程中对各个运动部件做了干涉检查，钥匙转动、把手扳动、锁舌伸缩的全行程都没有部件碰撞的问题，各个配合面的公差预留符合五金冲压件、压铸件的常规加工精度要求，不需要做特殊的高精度加工就可以顺利装配，锁体外壳采用压铸工艺成型的结构设计，壁厚均匀，避免压铸过程中出现缩孔、变形的问题，把手部分采用工程塑料包覆的结构，既保证了结构强度，又能在冬季低温环境下避免操作人员直接接触金属部件产生冻粘的问题，同时塑料表面的防滑纹理也能在手上沾有少量油污时提供足够的摩擦力，顺利扳动把手完成开关门操作。
