工业设备用轮辋式安全锁扣结构设计

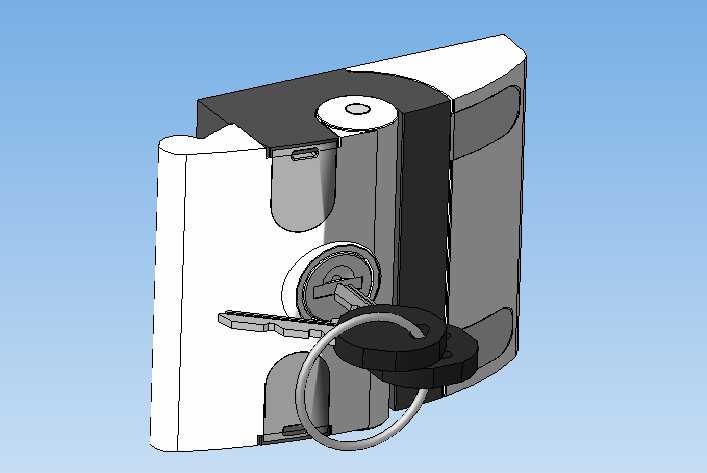

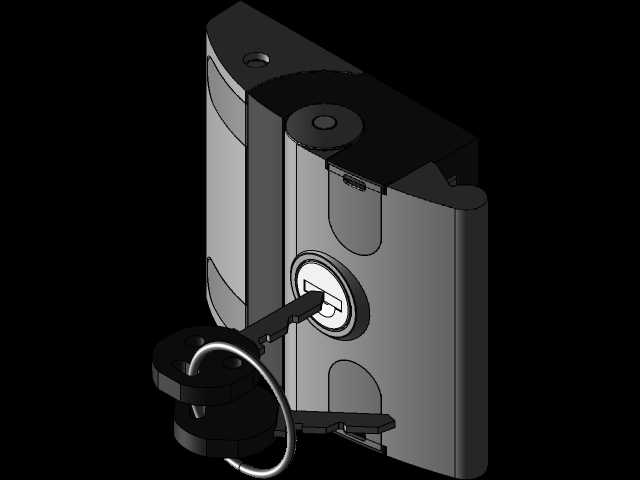

　　在工业生产场景中，各类需要限制非授权开启、保障运行安全的设备舱门、检修盖板、防护围挡部位，都需要可靠的锁闭构件来实现位置固定与权限管控，这类锁具不同于民用门锁，需要兼顾操作便捷性、锁止可靠性、抗振动松脱能力，同时要适配工业设备的安装空间限制，避免与周边管线、操作部件产生干涉。这款轮辋结构的锁扣，正是针对工业设备侧装舱门、可拆卸检修面板的锁闭需求设计，整体采用侧装式布局，锁体主体嵌入安装面板内侧，仅保留操作端与锁环外露，最大程度降低设备外表面的突出结构，避免人员巡检、物料转运过程中发生勾挂磕碰。

　　从功能实现逻辑来看，该锁具通过带钥匙操作的锁芯驱动内部回转机构，带动锁舌完成伸缩动作，配套的环形锁辋在锁止状态下卡入设备门框的固定卡槽内，形成多点位的限位约束，相比传统单点舌片锁，这种环形锁合结构能够承受更大的侧向拉力，在设备运行产生持续振动、或者外部存在意外拉扯力的情况下，不会出现锁舌滑脱、舱门意外开启的问题。锁芯的操作端采用凹陷式设计，操作钥匙插入后转动行程控制在90度范围内，操作人员单手即可完成开锁、闭锁动作，不需要额外施加按压力或者提拉动作，适配戴劳保手套的操作场景，不会因为手套厚度影响操作手感。

　　设计过程中首先考虑了安装边界的适配性，锁体的嵌入部分采用规整的近似矩形截面，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，通过侧边的固定卡扣即可完成预固定，后续不需要额外焊接或者打过多安装孔，减少对设备面板结构强度的破坏。外露的操作端突出面板表面的高度控制在较低范围，锁环在闭锁状态下贴合面板表面，不会形成明显的凸起结构，对于有洁净要求的生产车间设备，这种平整的外表面也不容易积灰，日常清洁维护更加方便。内部的回转机构采用耐磨的工程塑料与金属件组合结构，金属锁舌与锁辋承担主要的锁止受力，塑料导向件减少转动过程中的摩擦阻力，长期反复操作也不会出现卡滞、磨损松旷的问题。

　　在实际选型应用中，这款锁扣适配厚度在1.2mm到2.5mm之间的金属设备面板，不管是冷轧钢板材质的电气柜、设备防护舱，还是铝合金材质的轻型设备机架，都可以通过调整安装卡扣的压紧量实现牢固固定。锁合状态下，锁环与门框卡槽的配合间隙控制在合理范围，既不会因为间隙过大导致舱门晃动产生异响，也不会因为间隙过小导致舱门加工误差带来的安装困难。针对工业现场可能存在的粉尘、少量喷淋水的场景，锁体与面板接触的位置设计有一圈密封胶条，能够阻挡粉尘和溅水进入锁体内部，避免内部金属构件生锈卡滞，延长锁具的实际使用寿命。

　　不同于外露式挂锁需要额外预留锁梁空间，这款锁的锁环集成在锁体上，不需要额外搭配挂锁，减少了配件丢失的风险，同时钥匙采用通用的工业锁具匙牙结构，同批次设备可以实现通开管理，也可以根据用户需求做独立匙牙配置，满足不同层级的权限管理需求。在结构细节处理上，所有外露的金属边缘都做了圆角钝化处理，没有尖锐的毛刺棱角，操作人员操作过程中不会被划伤，锁体表面采用喷塑处理，和常见工业设备的表面质感匹配，不会出现明显的色差，适配设备整体的外观设计要求。

　　从安装调试的角度来看，这款锁不需要复杂的装配工装，现场安装时只需要将锁体嵌入预先开好的安装孔，按压到位听到卡扣卡入的声响即可完成固定，后续如果需要拆卸维护，只需要用平口螺丝刀拨开侧边的卡扣就可以将锁体从面板内侧推出，维护更换非常方便。锁体内部的构件采用模块化设计，如果锁芯出现损坏，不需要整体更换锁体，只需要更换锁芯模块即可，降低后期的维护成本。在抗振动性能方面，内部的回转机构设计有自锁定位结构，锁止状态下即使设备产生持续的高频振动，锁芯也不会自行回转解锁，必须通过钥匙操作才能完成开锁动作，能够满足有振动工况的生产设备使用需求，比如风机旁的设备舱、冲压设备周边的防护柜，都可以选用这款锁扣实现可靠锁闭。
