3英寸管道用对夹式光学液体流量指示器

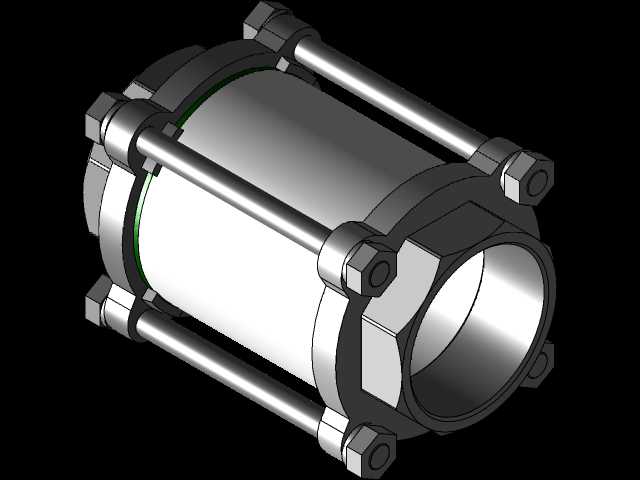

　　在化工流体输送、洁净水处理、食品饮料制程、制药配液等涉及液体介质输送的管路系统中，操作人员往往需要直观判断管内介质的流动状态，确认管路是否存在堵塞、断流、介质反向流动等异常，光学液体流量指示器就是为满足这一现场观测需求设计的管路配件。这款适配3英寸公称通径管道的流量指示器，采用对夹式安装结构，整体由两组对称的金属法兰本体、四根拉紧螺栓、锁紧螺母以及中部的环形光学密封视窗组成，安装时无需在管路额外焊接配套法兰，直接将指示器夹在管路两端已有的配对法兰之间，穿入螺栓均匀锁紧即可完成固定，安装过程不需要复杂的工装调整，能大幅缩短现场管路改造、设备新装的施工周期。

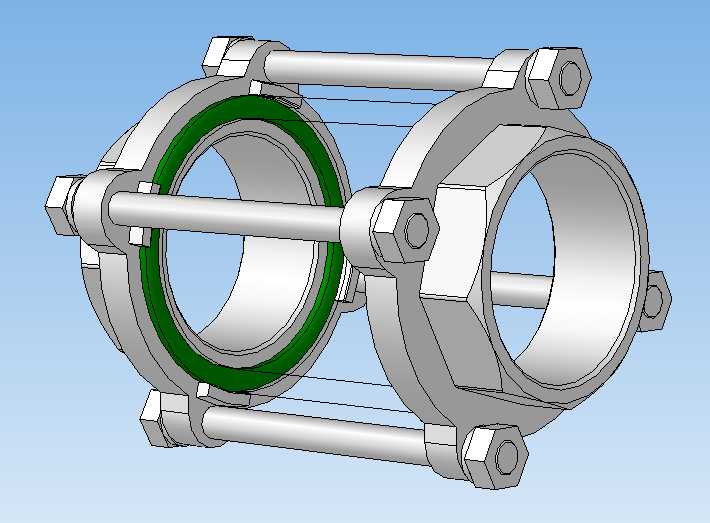

　　从结构设计逻辑来看，这款指示器的核心观测区域采用环形高透光学材质作为视窗，区别于传统单块玻璃视镜的小视野设计，整圈环绕的透明视窗可以让操作人员从管道周边任意角度观测管内液体的流动状态，不管是站在管路的侧面、斜向位置，都能清晰看到介质的流动情况，不存在观测死角。视窗两侧的密封结构采用嵌入式弹性密封设计，密封件嵌在法兰本体的密封槽内，锁紧时不会因为螺栓压力不均导致视窗受力开裂，同时能保证在常规工业管路压力下无介质渗漏，适配多数无强腐蚀特性的清水、水性药液、食品级流体等介质的输送场景。

　　考虑到现场安装的兼容性，这款指示器的法兰本体采用与常规3英寸管路法兰匹配的外径尺寸，拉紧螺栓的孔位间距完全适配对应压力等级的标准法兰安装孔距，安装时不需要对原有管路的法兰进行二次加工，直接替换原有管路段或者加装在需要观测的节点即可。整体结构没有活动的叶轮、浮子等内置零部件，不会对管内介质的流动造成额外的压损，也不存在运动部件磨损、卡滞的问题，长期使用不需要拆解维护，只要定期擦拭视窗外表面的灰尘污渍就能保持清晰的观测视野，适合用在长期连续运行、不方便频繁停机维护的管路系统中。

　　在实际工况应用中，这类指示器通常会安装在泵组出口端，用来确认泵启动后是否正常输出介质，避免泵空转造成机械密封损坏；也会安装在过滤器的进出口位置，通过观察介质流动状态判断过滤器是否出现堵塞，及时安排滤芯更换；在冷却循环水系统中，安装在换热器的进出口管段，可以直观确认冷却水是否正常循环，避免因为断流导致换热设备过热损坏。设计过程中，建模时优先保证了各部件的装配同轴度，两侧法兰的内孔与管道通径完全对齐，不会出现台阶造成介质滞留或者杂物堆积，螺栓连接位置做了沉台设计，锁紧后螺母端面与法兰表面齐平，不会突出在外造成安装空间的额外占用，整体结构紧凑，适合安装在管路排布密集、操作空间有限的车间管线场景中。视窗与金属本体的配合位置做了圆角过渡，避免应力集中导致光学部件在温度变化、管路振动的工况下出现开裂，整体结构能适应常规工业环境下的温度波动与管路微幅振动，不需要额外加装支撑结构就能稳定使用。
