0.5至4英寸管道用光学液体流量指示器

　　在流体输送管路系统的运维与工况监测环节，流量状态的可视化观测一直是保障系统稳定运行的关键需求，这类光学液体流量指示器正是为满足不同管径管路的直观流量观测需求开发的管路配套部件，覆盖0.5英寸到4英寸的常规工业管道通径规格，适配多数民用、工业流体输送场景的安装需求。从实际应用场景来看，这类部件常被布置在冷却循环回路、化工流体输送支管、水处理管路、小型液压系统回油段等需要直观确认介质流动状态的位置，无需拆解管路或外接额外的电子监测设备，运维人员通过透明观测区域就能直接判断管内是否有液体流动、大致的流速区间，甚至可以通过内置的标识结构判断流向是否正确，大幅降低日常巡检的操作成本，也能在系统出现故障时快速定位断流、堵管等问题的发生区段。

　　从功能特性上看，该系列指示器采用对夹式的分体抱紧结构，不同通径规格的产品采用统一的结构逻辑，通过两侧的法兰抱箍配合锁紧螺栓实现与管道的对接固定，不需要在管道上额外焊接特殊连接座，适配现有标准管道的安装尺寸，现场安装时只需要将指示器卡在两段管道的对接位置，均匀锁紧周向的连接螺栓即可完成固定，安装容错率较高。观测区域采用高透耐压的光学材质，能够耐受常规工业流体的腐蚀与管路工作压力，透明视窗的密封结构采用多道径向密封设计，避免长期使用过程中出现介质渗漏问题，部分规格的视窗内侧带有颜色标识的转动或浮动结构，当液体流过时会带动标识结构动作，即使是透明无杂质的液体，也能通过标识的动作清晰判断流动状态，解决了纯透明介质难以直接观测流动的痛点。

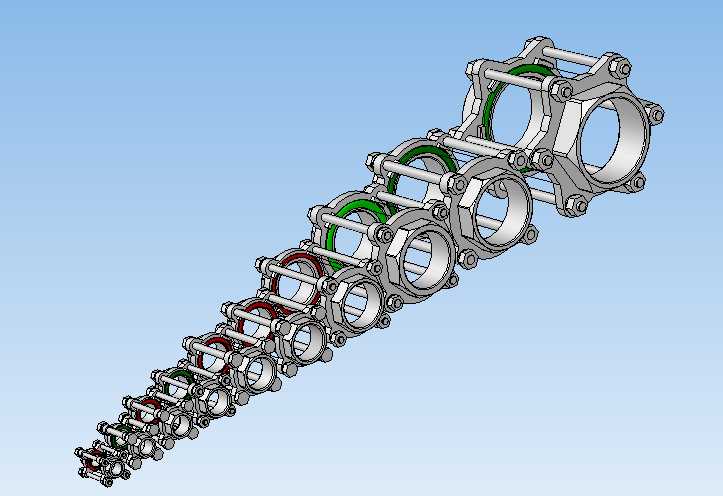

　　在设计思路上，整个系列产品采用模块化的设计逻辑，不同通径规格的连接抱箍、视窗组件、锁紧拉杆采用成体系的尺寸匹配关系，从最小的0.5英寸规格到最大的4英寸规格，整体结构形式保持一致，只是根据通径大小等比例调整各部件的尺寸参数，这样的设计既能够减少生产过程中的模具与工装种类，降低制造成本，也能让不同规格产品的安装操作逻辑统一，降低现场施工人员的学习成本。结构受力方面，周向布置的锁紧拉杆均匀分布在抱箍的外圈，锁紧时的压紧力能够均匀作用在密封面与管道端面上，避免局部应力集中导致的密封失效或者部件变形，抱箍与管道接触的位置做了适配管道外径的圆弧面设计，安装后能够与管道外壁紧密贴合，保证连接的同轴度，避免管路运行过程中出现附加应力。

　　从安装边界与尺寸参数来看，每个规格的指示器轴向安装长度都控制在较小的范围内，不会过多占用管路的布置空间，对于原有管路的改造场景也非常友好，不需要大范围调整原有管道的支撑与排布。安装时需要注意预留出视窗的观测空间，避免视窗方向被其他管路或者结构件遮挡，保证巡检人员能够从常规巡检路径上直接看到视窗区域。周向的螺栓锁紧需要遵循对角分次锁紧的原则，保证每个螺栓的锁紧力矩一致，避免单侧压紧力过大导致密封件偏磨或者视窗组件受压破裂。产品的过流通道采用与管道通径一致的等径设计，不会在管路中产生额外的节流阻力，不会影响整个管路系统的流量与压力特性，避免因为加装观测部件带来额外的系统压损。不同通径规格的产品连接螺栓的规格与数量根据通径大小匹配，大通径规格采用更多数量的更高强度锁紧螺栓，保证在高压管路场景下的连接可靠性，所有与介质接触的部件都采用耐腐材质，能够适配水、常规液压油、低腐蚀性化工流体等多种介质的使用需求，不需要针对不同介质单独更换特殊材质部件，提升了产品的场景适配能力。
