适配29mm轴链轮用过载离合传动部件

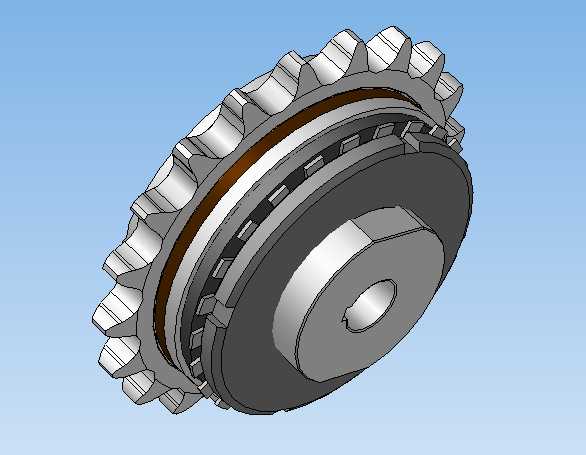

　　在连续运转的链式输送、包装线驱动、轻工自动化进给这类工况里，传动链末端一旦出现卡料、负载突变，很容易直接打坏链轮、扭断轴销甚至烧损驱动电机，这类场景下链轮集成式的过载离合器是非常务实的防护选择。这款离合部件直接把链轮做在离合本体的外圈，不需要额外加装链轮安装座，省掉了一组链轮与离合输出端的同轴度调试步骤，对装配空间紧张的中小型设备非常友好。

　　从结构逻辑上看，这款离合器采用摩擦式扭矩传递结构，外圈链轮和内圈轮毂之间夹设摩擦副，靠预紧结构提供的正压力产生摩擦力矩，正常负载下摩擦副保持静摩擦，链轮接收到的链条扭矩可以完整传递给内圈连接的传动轴，带动后端执行机构同步运转；当负载超过预设的打滑扭矩阈值时，摩擦副之间开始相对滑动，链轮随链条空转，内圈轴停止动力输入，从根源上切断过载扭矩的传递路径，避免冲击载荷传导到后端的减速器、电机等核心驱动部件。

　　设计层面首先考虑的是安装适配性，内孔直接适配29mm直径的传动轴，配合键槽实现周向固定，不需要额外做轴径转接套，减少了传动链上的连接间隙，也避免了转接套带来的额外同轴度误差。外圈链轮的齿形符合ISO 606-94标准对应的08B链条规格，齿形的节距、齿沟圆弧、齿顶圆弧都按标准参数建模，和标准链条啮合时不会出现卡链、跳齿的问题，替换现有设备上的普通链轮时不需要更换配套链条，改造成本极低。

　　安装边界上，这款离合器的轴向尺寸做了紧凑化处理，整体厚度控制在常规链轮加普通扭矩限制器的三分之二左右，径向最大尺寸和同规格链轮的齿顶圆直径基本一致，不需要额外扩大安装腔的空间，在现有设备做过载防护升级时，不用改动机架的安装位，直接替换原有主动链轮即可完成改造。离合本体的端面做了均匀分布的预紧调节结构，可以根据实际工况需要的打滑扭矩调整预紧力，调试时可以逐步锁紧调节件，配合扭矩扳手测试实际打滑阈值，匹配不同负载等级的设备需求。

　　实际使用中，这类集成链轮的过载离合器相比分体式的扭矩限制器加链轮的组合，少了一道装配配合面，整体的转动惯量更小，高速运转时的动平衡表现更好，在每分钟数百转的常规输送线转速下不会出现明显的振动。摩擦副的材料选用耐磨的粉末冶金材质，正常工况下打滑时不会出现剧烈磨损，偶尔的过载打滑不需要更换零件，负载排除后可以自动恢复扭矩传递，不需要人工复位，适合无人值守的自动化生产线使用。

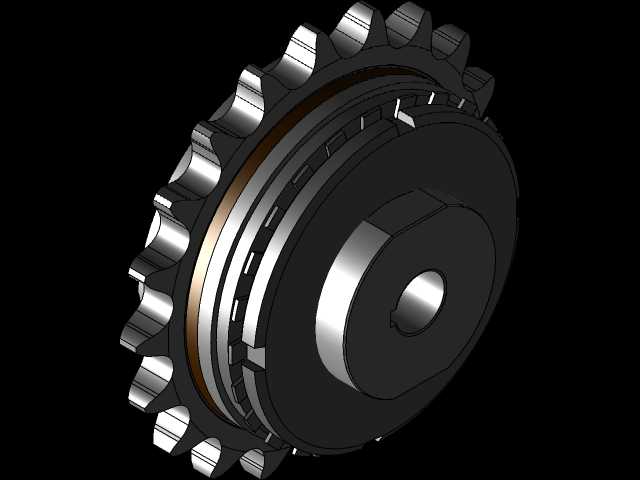

　　建模过程中对齿形部分做了精确的渐开线齿廓拟合，每个轮齿的受力面都做了微小的倒角处理，避免和链条啮合时出现应力集中，也减少了链条滚子和齿面的冲击磨损。内圈的键槽尺寸按标准公差建模，和轴配合时可以选择过渡配合，既保证周向固定的可靠性，也方便后期拆卸维护。离合内部的摩擦片和预紧碟簧都做了等比例建模，结构完整，不仅可以用来做设备的装配干涉检查，也可以直接用来做后续的工程图导出、有限元受力分析，验证不同预紧力下的摩擦面压力分布，以及过载时的应力传导路径，给实际选型和参数调试提供参考。

　　在选型适配时，需要注意实际计算负载扭矩时要预留1.2到1.5倍的安全系数，避免正常启动时的瞬时冲击扭矩触发离合器打滑，影响设备的正常运转。安装时要保证离合器的端面和传动轴的垂直度，避免链轮偏摆导致链条受力不均，加速齿面和链条的磨损。日常维护只需要定期检查预紧力是否出现衰减，观察链轮齿面的磨损情况即可，不需要频繁拆解保养，运维成本很低。
