带移动脚轮支架的可倾斜教学书写板结构

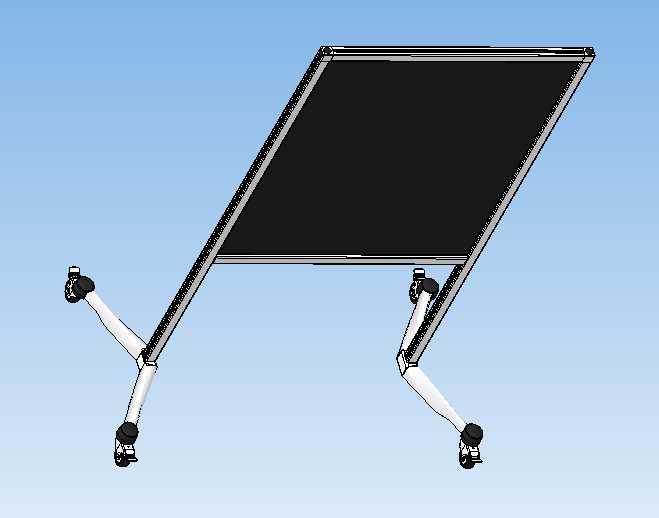

　　这款可移动书写板的结构设计，核心围绕多场景教学、临时办公的灵活布置需求展开，区别于传统固定式墙面书写板，整套结构不需要在墙面做预埋打孔，也不需要固定安装点位，能够在平整的室内地面上灵活转移位置，适配临时培训、户外拓展教学、企业内部临时会议、多教室轮换授课等多种非固定书写场景。从结构组成来看，整套装置分为书写板面、支撑框架、斜向支臂、移动脚轮四个核心部分，书写板面采用矩形边框包边结构，边框采用薄壁矩形型材弯折成型，既能够对硬质书写板芯起到边缘防护作用，避免板芯受碰撞出现崩边破损，也为整个板面提供足够的结构刚度，避免板面在倾斜放置、书写受力时出现中部挠曲变形，影响书写平整度。支撑结构采用双侧对称的斜向支臂设计，

　　支臂与板面边框的连接点设置在板面侧边的中下位置，配合支臂下端的横向支撑跨度，形成稳定的三角形受力结构，当使用者在板面上施加书写压力时，斜向支臂能够将垂直于板面的压力分解为沿支臂轴向的压应力与地面方向的分力，避免结构出现倾覆风险。支臂下端采用分段式结构，靠近脚轮的位置设置有角度微调结构，能够根据使用场景的地面平整度、使用者的书写高度需求，小范围调整板面的倾斜角度，让板面始终处于适合书写的倾角，减少使用者长时间书写的腕部疲劳。底部的移动脚轮采用带刹车的万向轮结构，四个脚轮分别安装在两支臂的下端前后支撑点上，当需要转移书写板位置时，松开脚轮刹车即可单人推动整套装置移动，不需要额外搬运；当书写板移动到指定使用位置后，

　　踩下脚轮刹车即可锁定滚轮转动，避免书写过程中板面出现滑移移位。整套结构的安装边界设计充分考虑了室内通行的尺寸限制，板面整体宽度控制在常规室内门的通行宽度以内，支臂展开后的底部横向跨度小于常规走廊的通行宽度，转移过程中不需要额外拆卸部件即可顺利通过常规室内门洞、电梯轿厢，不会出现尺寸卡滞的问题。板面的高度设计适配多数成年人站立书写的舒适高度，板面下沿距离地面的高度预留了足够的脚部空间，使用者靠近板面书写时不会出现脚尖磕碰支臂的情况。从结构设计的细节来看，支臂与板面边框的连接位置采用可拆卸的紧固件连接，在长途运输或者长期存放时，可以将支臂与板面拆分，减少整体包装体积，降低运输与仓储的空间占用；支臂的型材截面采用异形薄壁结构，

　　在保证结构抗弯强度的前提下尽可能降低整体自重，让单人即可完成移动、角度调整操作，不需要多人配合。板面的边框上预留了配件安装槽位，可以根据使用需求加装笔托、板擦挂扣、挂图挂钩等附属配件，不需要额外在板面上钻孔破坏结构。整套结构的受力校核充分考虑了动态使用场景，除了常规书写的静压力之外，还预留了足够的安全系数，即使使用者轻微倚靠板面，也不会出现结构变形、倾覆的问题。脚轮的安装位置做了局部加强设计，在支臂下端的脚轮连接座位置增加了加强筋结构，避免长期移动、刹车制动过程中连接位置出现应力集中导致的焊缝开裂、紧固件松动问题。斜向支臂的表面做了防滑握持的结构处理，在需要小范围挪动位置时，使用者可以直接握持支臂施力，不需要触碰书写板面造成板面脏污。
