三菱四极导轨式低压断路器结构设计

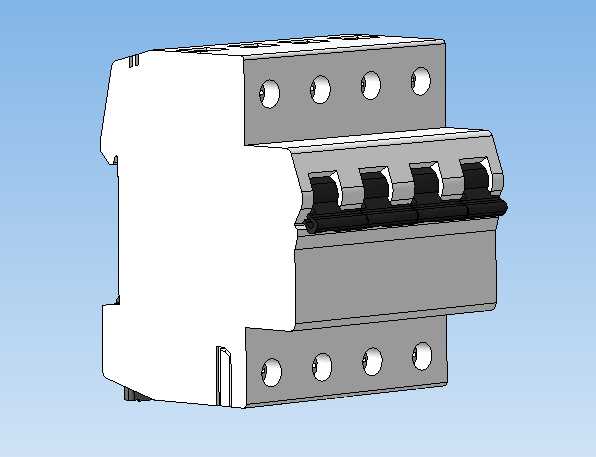

　　这款四极开关的三维结构还原，完全贴合工业低压配电场景的实际选型需求，日常在三相四线制的终端配电回路里，这类元件承担着线路过载、短路保护以及带载分合电路的核心作用，从民用建筑的楼层配电箱、工业厂房的动力配电柜，到设备配套的就地控制箱，只要是需要同时切断三根相线与中性线的配电场景，都能见到这类结构的开关产品。做结构建模的时候首先要卡准的是安装边界，这类产品统一适配标准35mmDIN导轨，背部的卡扣结构完全按照导轨的截面尺寸做了限位设计，安装时只需将卡扣卡入导轨即可完成固定，不需要额外打孔，拆装维护的效率很高，建模时特意把卡扣的弹性让位间隙做了还原，实际装配时卡扣的形变量控制在1.2mm以内，既不会因为间隙过大导致安装后晃动，

　　也不会因为间隙过小出现卡装困难的问题。外形尺寸方面，整体宽度按照四极模数化设计做了等宽分配，单极宽度为标准18mm模数，四极总宽控制在72mm，高度方向从导轨安装面到开关操作手柄的最高处为88mm，深度方向从柜内安装板到开关前端面为68mm，所有尺寸都预留了柜内布线的安全间隙，接线端子的位置上下对称排布，上端为进线端、下端为出线端，每个端子的压线空间可以容纳最大16平方毫米的多股铜芯线，端子旁的螺丝孔位做了沉台设计，压线螺丝拧紧时不会突出开关本体平面，避免相邻回路接线时出现安全距离不足的问题。功能结构上，操作手柄的行程做了明确的限位，分闸位置手柄向下倾斜30度，合闸位置向上倾斜30度，手柄表面做了防滑的凹槽纹理，

　　实际操作时的阻尼感均匀，不会出现卡滞或者滑手的情况。开关内部的脱扣机构空间在建模时也做了预留，虽然外观模型不需要还原内部的脱扣器、触头结构，但外壳的内部筋位完全按照实际产品的壁厚做了设计，外壳壁厚均匀控制在2mm，转角处都做了R1.5的圆角过渡，既符合注塑成型的工艺要求，也避免了尖角处的应力集中问题。进出线端的每个接线孔旁都预留了标识刻印的平面，相线标识L1、L2、L3与中性线标识N的位置清晰，不会因为接线时的遮挡导致标识无法识别。在实际工程选型中，这类四极开关主要用在需要中性线同步分断的场景，比如带有剩余电流保护的总进线回路、三相四线制的照明配电回路，或者是需要检修时完全切断电源的设备供电回路，相比三极开关，

　　它能避免中性线带电带来的检修安全隐患。建模过程中特意核对了不同厂家同类型产品的安装尺寸通用性，确保这个模型导入到配电柜的整体装配模型中时，不会和柜内的母线排、走线槽、其他相邻的模数化元件出现干涉，开关前端的操作空间预留了50mm的手指操作距离，符合低压配电设计的安全规范要求。外壳的上下两端都做了散热槽的结构，槽宽1mm，槽深1.5mm，既可以保证开关内部工作时的热量散出，也不会因为开槽过大导致灰尘或者异物进入开关内部，散热槽的位置避开了内部的带电部件安装区域，防护等级可以达到IP20，满足柜内安装的防护要求。
