三菱BH-D系列四极自动空气开关结构

　　这款四极自动开关主要面向低压终端配电场景设计，常见于工业厂房三相四线制配电回路、商用建筑总进线分路、数据机房UPS输出侧配电等需要同时分断三根相线与中性线的场合，可在回路出现过载、短路、欠压等异常工况时快速切断电路，避免故障范围扩大，保护后端用电设备与线路安全，同时也可作为回路日常手动分合的操作元件，满足运维过程中隔离断电的操作需求。从结构设计来看，产品采用模数化拼接思路，四个极位单元通过壳体卡扣拼接为整体，适配行业通用的35mm标准DIN导轨安装方式，单个极位宽度遵循常规终端配电元件的模数尺寸，整体安装后占用导轨长度可直接匹配常规照明箱、动力配电箱的预留位，无需额外定制安装空间。进出线端均设置压线螺钉接线端子，

　　端子孔位可容纳常规1-16平方毫米的铜芯导线，接线时导线剥头长度控制在8-10mm即可完全插入端子腔，拧紧螺钉后可实现可靠的导线压接，避免长期运行中出现端子松动发热的问题。操作手柄采用联动式设计，四个极位的动触头通过内部联动轴实现同步分合，不会出现某一极滞后分断导致的中性线带电风险，手柄操作位置设置明确的合分闸标识，合闸时手柄处于上方位置，分闸时处于下方位置，故障脱扣时手柄会停留在中间位置，运维人员可直观判断回路状态。壳体采用阻燃耐弧的热固性塑料材质，壳体表面设置均匀的散热筋结构，可在开关带载运行时将内部触头、脱扣器产生的热量快速散出，避免内部积热导致元件老化加速。相邻极位之间设置独立的隔弧腔，

　　分断短路电流时产生的电弧可在隔弧腔内通过栅片切割快速熄灭，不会出现极间飞弧短路的问题。脱扣机构采用热磁式设计，热脱扣元件匹配不同额定电流的双金属片，回路出现过载时双金属片受热弯曲触发脱扣机构，短路工况下电磁脱扣器可瞬时动作，分断时间控制在0.1秒以内，满足低压配电系统的保护选择性要求。从安装边界来看，产品安装后导轨前方需预留不小于60mm的操作空间，方便手动分合操作与接线作业，开关上下方需预留不小于20mm的走线空间，方便进出线弯曲排布，避免导线过度弯折导致绝缘层破损。产品侧面设置通用的拼装卡扣，可与同系列的漏电附件、辅助触头、报警触头等附件直接拼接，扩展剩余电流保护、状态信号输出等功能，无需额外改动安装尺寸。在三维建模过程中，

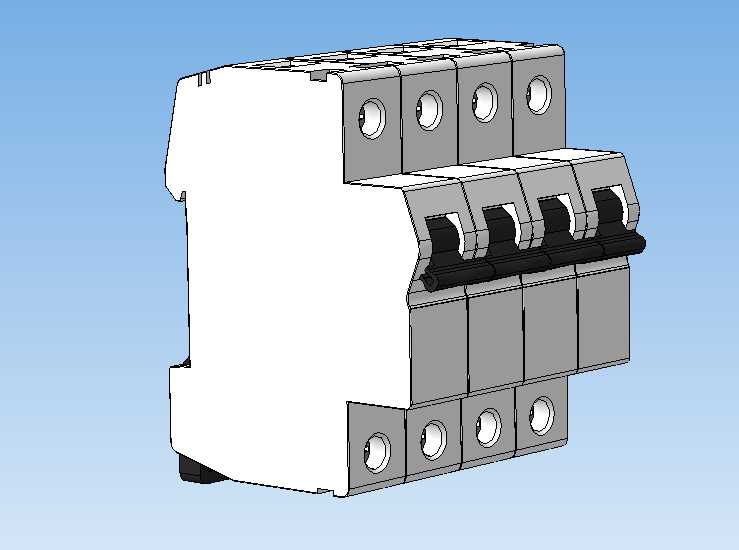

　　所有结构细节均按照实物1:1还原，包括壳体的分型线、端子螺钉的槽型、手柄的防滑纹理、安装卡扣的弹性结构都做了精确复刻，可直接用于配电盘的布线干涉检查、配电箱的布局模拟、运维培训的演示模型使用，设计人员在做配电系统三维布局时，可直接调用该模型核对安装空间、接线位置，避免实际安装时出现元件干涉、走线空间不足的问题。
