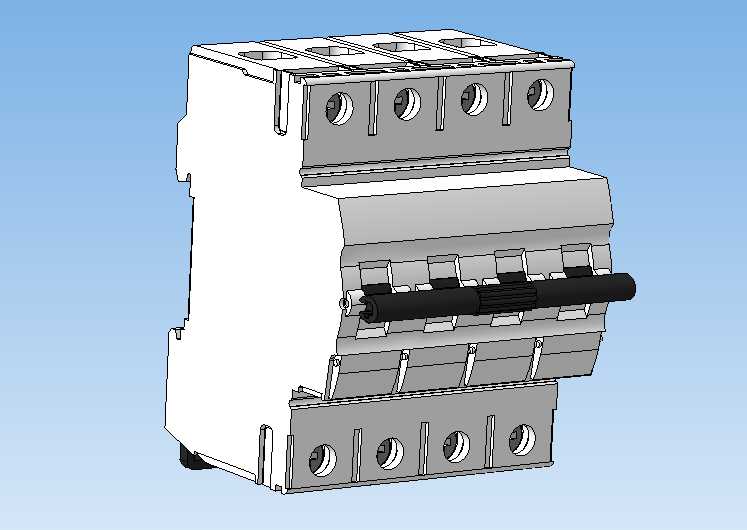

三菱BHW-T10型四极低压断路器结构

　　这款四极开关属于终端配电回路的核心保护器件，对应3P+N的极数配置，可同时对三根相线与一根中性线进行分断控制，适配三相四线制的低压配电场景，常见于工业厂房的末端配电箱、商业建筑的楼层配电回路、民用住宅的三相入户总进线位置，也可配套在小型设备控制柜内做电源进线的分断与过载、短路保护使用。从实际使用场景来看，这类四极开关需要同时满足相线与中性线的同步分断要求，避免在检修回路时出现中性线带电的安全隐患，尤其在带有三相负载与单相负载混合的配电回路中，四极结构能彻底切断电源侧与负载侧的电气连接，保障运维操作的安全性。

　　从功能特性上看，这款产品具备过载反时限脱扣与短路瞬时脱扣的双重保护能力，当回路中出现长时间过流时，内部的双金属片受热形变触发脱扣机构，缓慢分断触点避免线路过热引发绝缘老化；当回路出现短路大电流时，内部的电磁脱扣器瞬间吸合，带动操作机构快速分断，将故障回路切断时间控制在毫秒级，避免故障电流对后端用电设备造成冲击损坏。操作手柄采用多极联动的结构设计，四个极的动触点通过联动轴同步动作，不会出现单极分断不同步的问题，手柄的操作行程与操作力符合低压终端电器的人机操作要求，手动分合闸时的反馈清晰，能明确判断触点的分合状态。

　　设计过程中首先要满足导轨安装的标准化尺寸要求，整体壳体宽度对应四个标准模数的终端电器安装尺寸，背部的卡扣结构适配行业通用的35mm标准DIN导轨，安装时只需将卡扣卡入导轨即可完成固定，无需额外打孔固定，能直接适配市面上绝大多数标准配电箱的安装导轨位。壳体的上下两端分别设置进出线接线端子，每个端子的压线空间可匹配常规配电使用的1.5平方到16平方的铜导线，端子螺丝采用防滑脱设计，避免接线过程中螺丝脱落掉入配电箱内部引发短路隐患。壳体的绝缘外壳采用耐冲击、耐电弧烧灼的热固性工程塑料材质，在触点分断产生电弧时，壳体材料不会被电弧引燃，同时能耐受日常安装运维过程中的磕碰冲击，不会出现壳体开裂的问题。

　　结构设计上，内部的灭弧室采用多栅片切割结构，分断过程中产生的电弧会被栅片分割成多段短弧，快速提升电弧的近极压降，同时借助栅片的散热作用快速冷却熄灭电弧，避免电弧持续灼烧触点导致触点熔焊。操作机构采用速通速断的自由脱扣结构，无论手动操作手柄的速度快慢，动触点的分合速度都由机构弹簧力决定，不会因为人工操作缓慢导致触点拉弧时间过长，延长触点的使用寿命。四个极的内部腔体之间设置绝缘隔筋，避免极间出现飞弧短路，提升产品在高电压分断场景下的可靠性。

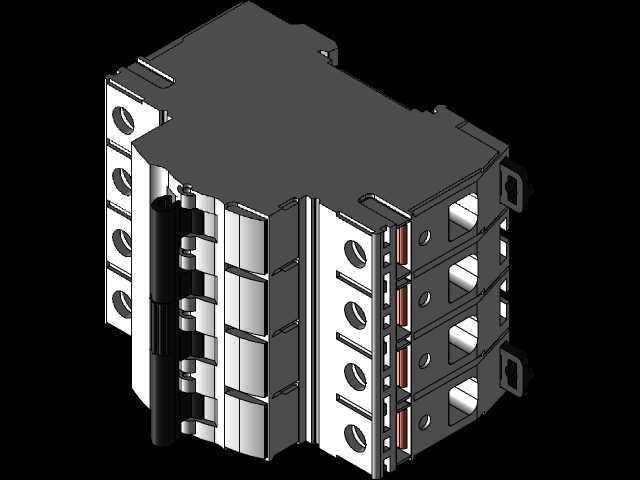

　　安装边界方面，产品的整体深度适配常规终端配电箱的内部安装空间，接线完成后导线的弯曲半径不会与配电箱门发生干涉，进出线位置的端子标识清晰，相线与中性线的接线位置有明确标识，避免接线过程中出现相序接反、中性线错接的问题。相邻安装的多个终端电器之间无需预留额外的散热间隙，产品自身的壳体散热结构可保证在额定电流长期工作时，壳体温升不超过标准规定的限值，不会影响相邻安装的其他电器元件正常工作。在三维建模过程中，需要重点还原操作手柄的联动结构、背部导轨卡扣的弹性结构、接线端子的压线结构，同时要保证各个装配部件之间的间隙符合实际产品的装配公差，避免出现干涉问题，建模时的安装基准面要与导轨安装面重合，方便后续在配电箱整体装配时直接调用装配，不需要额外调整安装坐标。
