d20mm四管十字固定夹紧接头结构

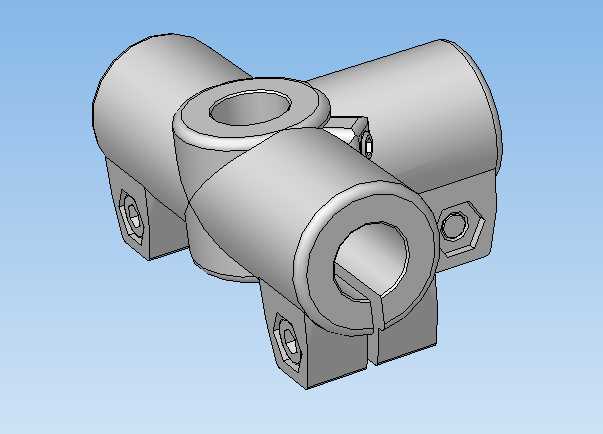

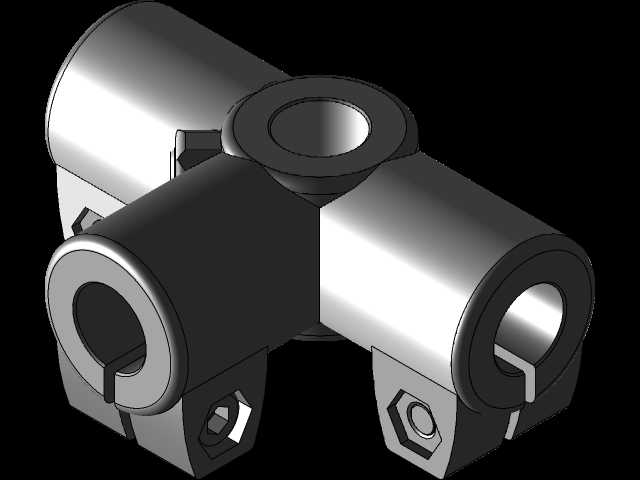

　　在模块化管路搭建、轻型设备管线排布、小型工装框架组装的现场作业场景里，多根同规格圆管的垂直交叉固定一直是影响装配效率与结构稳定性的核心环节，传统的焊接固定方式存在不可逆、后期调整难度大、焊后需做表面防腐处理的痛点，而采用管箍拼接的方式则需要多个独立紧固件配合，装配累计误差大，交叉位置的同轴度难以保证，这款十字夹紧接头正是针对这类场景开发的一体式固定构件。该构件可同时完成四根直径20mm圆管的垂直交叉锁紧，四个管接端口呈空间十字正交分布，相邻端口轴线夹角严格保持90度，能够直接实现两根水平正交、两根垂直正交的20mm圆管在交叉节点的刚性固定，无需额外加工连接法兰或者焊接坡口，现场装配仅需拧紧对应位置的锁紧螺钉即可完成固定，

　　大幅降低现场管路搭建的作业门槛。从结构设计逻辑来看，这款接头采用了开口弹性夹紧的结构形式，每个管接端口都设计了贯通的开槽，当端口内穿入对应规格的圆管后，拧紧侧方的内六角锁紧螺钉，会带动开槽两侧的结构产生弹性形变，抱紧穿入的圆管外壁，依靠接触面的静摩擦力实现轴向与周向的固定，这种设计既保证了足够的锁紧力，又允许管路在未完全锁紧时进行轴向位置调整，方便现场根据实际排布需求调整各段管路的伸出长度，适配不同的框架尺寸要求。接头的中心位置做了实体加厚处理，四个管接端口的载荷都能通过中心加厚区域传递分散，避免交叉位置出现应力集中导致的结构断裂，每个锁紧螺钉的安装位置都预留了足够的扳手操作空间，现场使用普通内六角扳手即可完成锁紧作业，

　　不需要特殊的定制工装。从安装边界来看，这款接头适配的圆管外径公差范围在19.8mm到20.2mm之间，不管是标准的镀锌钢管、铝合金圆管还是硬质PVC圆管，只要外径在适配公差范围内都可以实现可靠夹紧，接头整体的外轮廓尺寸经过优化，安装完成后不会在交叉位置出现过大的突出结构，能够有效节省管路排布的空间，在狭小的设备内部走线场景下也能顺利布置。在实际应用中，这类接头常被用于小型设备的防护框架搭建、生产现场的轻型物料架组装、实验室气路管线的正交固定、自动化设备的外围管线排布等场景，相比传统的连接方式，一体式的十字结构能够保证四根管路的正交精度，避免多构件拼接带来的角度偏差，同时可拆卸的结构设计也方便后期的管路调整与维护，

　　当需要更改管路走向或者更换损坏的管段时，仅需松开对应位置的锁紧螺钉即可完成操作，不会对原有管路造成不可逆的损伤。在建模过程中，结构设计重点考量了弹性开槽的宽度与壁厚的匹配关系，开槽宽度过大会导致锁紧时形变量过大，长期使用后出现金属疲劳导致夹紧力下降，开槽宽度过小则会导致锁紧需要的螺钉扭矩过大，现场装配难度提升，经过反复的受力仿真验证，最终确定的开槽尺寸能够保证在常规锁紧扭矩下，既产生足够的抱紧力，又不会让结构的形变量超出材料的弹性屈服极限，保证接头的长期重复使用性能。同时每个管接端口的内孔都做了微小的倒角处理，既方便穿管时的导向，又能避免管口锐边划伤管材表面的防腐层，侧方的螺钉安装孔采用了沉孔设计，锁紧螺钉拧紧后钉头不会突出接头外表面，避免安装和使用过程中刮擦操作人员或者周边的管线。
