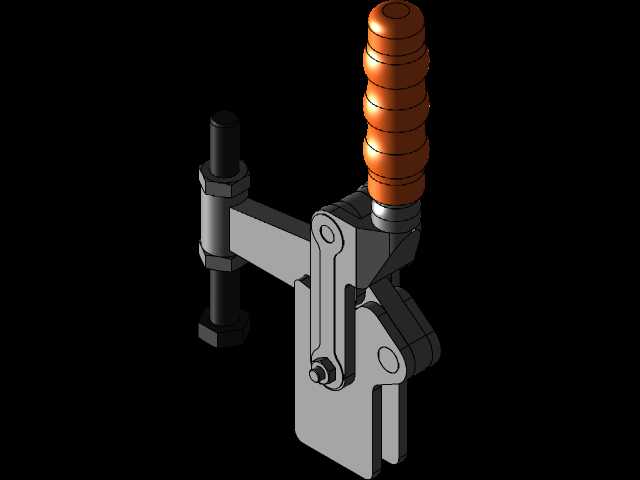

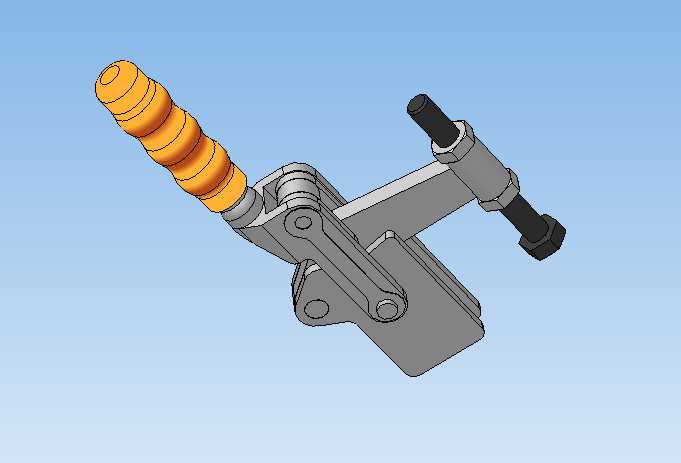

焊接安装用可调式杠杆压紧夹结构

　　在焊接工装的工位布局里，这类杠杆夹的定位一直是容易被忽略却直接影响装夹效率的环节，很多车间早期用的固定式压钳，遇到不同厚度的待焊工件、或者焊缝位置需要避让焊枪走位时，往往要临时垫垫片、甚至重新在工装板上打孔移位，不仅耽误换产时间，反复拆装还会让工装基准面出现累计误差，最终影响焊接件的形位公差。这款可调杠杆夹的结构设计，刚好针对这类现场痛点做了针对性优化，整个夹具体采用焊接式底座，不需要额外做转接安装板，底座的平直安装面可以直接贴合工装基板的T型槽或者平面焊接位，安装时不需要复杂的定位工序，只要保证底座底面与工装基准面贴合，就能快速完成固定，相比螺栓锁紧的快换夹，焊接固定的方式在大冲击力的焊接工况下不会出现松动移位，尤其适合批量焊接工位的长期使用。

　　从功能结构来看，操作端的防滑握把采用多段环形凸棱设计，不是光滑的圆柱结构，操作人员戴焊接防护手套操作时也能稳稳施力，不会因为手套沾了焊渣、油污出现打滑，握把的长度经过力臂配比优化，不需要借助加力杆，单手就能完成压紧与松开动作，整个杠杆的铰接点采用销轴连接，铰接位置预留了微小的配合间隙，长期反复开合也不会因为焊渣飞溅卡滞，同时铰接处的接触面做了局部加厚，避免频繁受力出现磨损旷量。压头部分的可调结构是这款夹钳的核心设计点，压杆采用螺纹调节结构，配合锁紧螺母，可以根据待压紧工件的实际厚度，在一定范围内自由调整压头的伸出长度，调整完成后拧紧锁母就能防止压紧过程中压杆回转，不管是压紧薄型钣金件还是较厚的型材焊接件，都能保证压头端面完全贴合工件表面，不会出现点接触压伤工件、或者压不紧导致焊接移位的问题；压头末端采用六角端头设计，调整时用普通开口扳手就能操作，不需要专用工具，现场维护调整十分方便。

　　从安装边界来看，整个夹具体的轮廓尺寸适配多数小型焊接工装的安装空间，底座的焊接边宽度适中，不会占用过多工装板的可用面积，夹钳张开到最大角度时，压头的抬升高度足够操作人员取放工件，不会出现工件拿取时磕碰压头的情况；闭合压紧时，整个杠杆机构的力传递路径经过优化，操作人员施加在握把上的力经过杠杆放大后，垂直作用在工件压紧面上，不会产生侧向分力推偏工件，这一点对于焊接前的定位尤其重要——很多普通夹钳压紧时会带侧向力，导致工件预先偏离定位挡块，焊完冷却后工件尺寸超差。在实际应用场景中，这类夹钳除了用在焊接工装，也可以适配小型装配工位的工件压紧、型材加工的临时固定，甚至部分检测工位的工件装夹，因为整体结构没有复杂的弹性零件，焊接飞溅的焊渣落到夹体上，只需要用钢丝刷简单清理就能继续使用，不需要频繁拆解维护，相比带弹簧复位的夹钳，在焊接这类多粉尘、多飞溅的工况下使用寿命更长。设计这款结构的时候，需要重点关注各个铰接点的销轴硬度，以及杠杆臂的截面抗弯强度，压紧状态下杠杆臂的受力集中在中间铰接位置，如果臂的截面厚度不够，长期大压力使用会出现弯曲变形，导致压头无法垂直压紧；另外压杆的螺纹规格要选择标准粗牙螺纹，一方面调节速度更快，另一方面粗牙螺纹的抗冲击性能更好，焊接过程中如果工件出现热胀冷缩的微小形变，粗牙螺纹不会轻易出现滑牙问题。压头的端面可以根据实际使用需求更换不同材质的端头，比如压紧软质钣金或者表面质量要求高的工件时，可以在压头端面加装聚氨酯垫块，避免压伤工件表面，夹体本身的结构预留了压头更换的空间，不需要改动主体结构就能完成适配。
